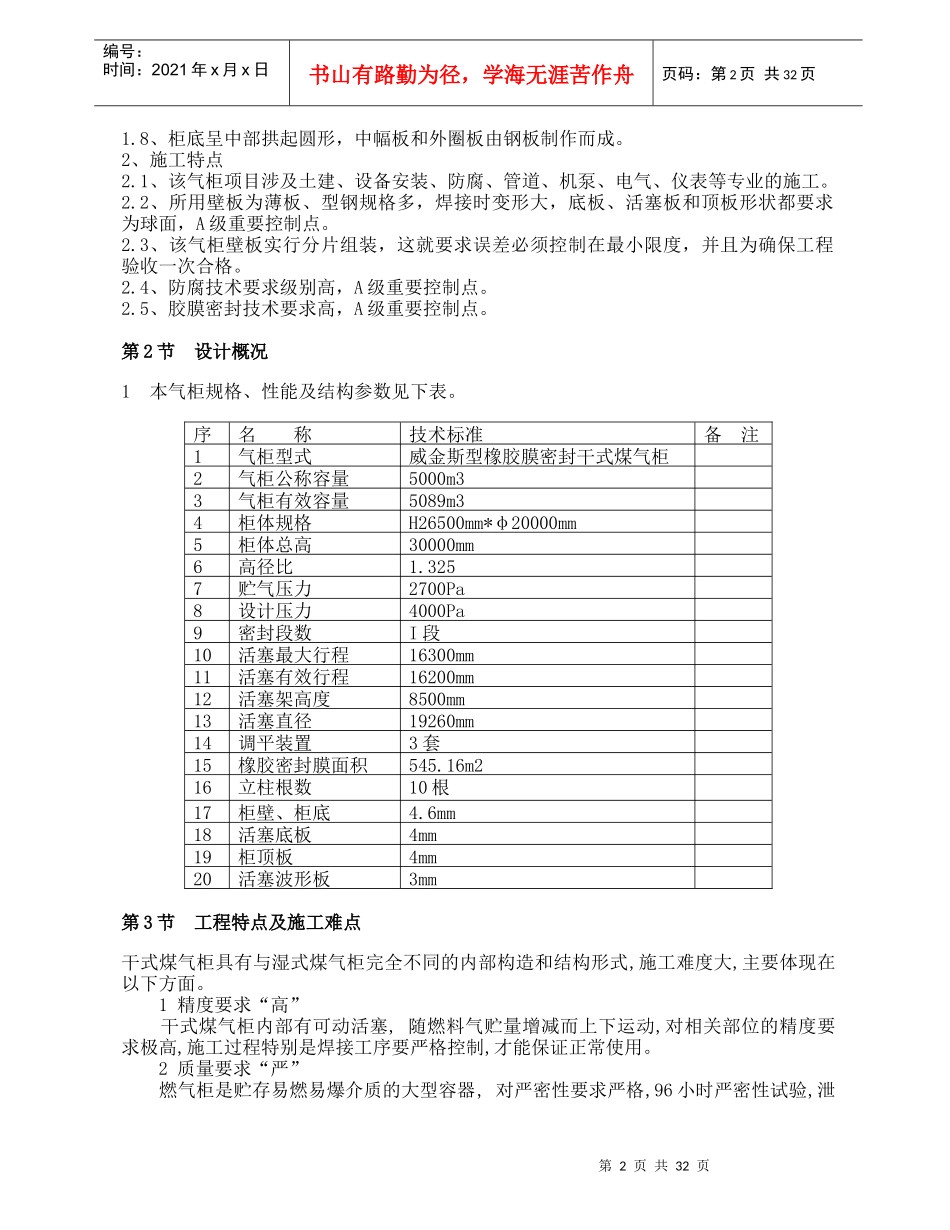

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页5000立方米威金斯干式气柜专项施工方案第1章编制依据及说明第1节编制依据（1）本工程设计文件、图纸。（2）《钢结构工程施工质量验收规范》GB50205-2001（3）《石油化工钢结构工程施工及验收规范》SH3507-2005（4）《工业金属管道工程施工及验收规范》GB50316-2000（5）《钢制压力容器（第1号修改单）》GB150-1998(2002)（6）《现场设备、工业管道焊接工程施工及验收规范》GB50236-1998（7）《钢制压力容器焊接工艺评定》JB4708-2000（8）《工业金属管道工程施工及验收规范》GB50235-1997（9）《钢制压力容器焊接规程》JB/T4709-2000（10）《钢制焊接常压容器》JB/T4735-1997（11）《涂装前钢材表面锈蚀等级和除锈等级》GB8923－88（12）《起重机械安全规范》GB6067-1985（13）《石油化工设备和管道涂料防腐蚀技术规范》SH3022-2000（14）《电气装置安装工程电缆线路施工及验收规范》GB50168-2006（15）《火灾自动报警系统施工及验收规范》GB50166-2007（16）《电气装置安装工程接地装置施工及验收规范》GB50169-2006（17）《立式圆筒形钢制焊接储罐施工及验收规范》GB50128-2005（18）《立式圆筒形钢制焊接油罐设计规范》GB50341-2003（19）《承压设备无损检测》JB/T4730.1-6-2005第2节编制说明本施工组织设计是依据施工简图，结合现场条件和我公司类似施工经验及现有资源拥有情况编制的。通过分析和研究，根据我公司的施工总体部署要求进行，确定了我公司的工程进度、施工质量和技术措施等。针对这些目标，阐明了主要的施工方法、施工准备安排、施工进度计划及各项施工保证措施，以确保实现本公司所作出的承诺。第2章工程概况第1节5000立方米威金斯干式气柜特点1．结构特点1.1、5000立方米威金斯干式气柜本体由柜体、活塞、橡胶密封、放散、调平等装置组成。采用胶膜密封气体，是一种典型的不用液体介质密封的全干式储气柜。采用合成胶膜密封，柜体基本结构由钢制球面拱形底板、圆柱形截面侧板、放射形均布立柱与壁板相切、球面拱形顶板及通风帽组成一个密封容器。1.2、组装精度高，升降灵活，升降速度快，吞吐量大，性能优越，结构合理，操作维护简便。1.3、气体以干燥状态储存,对柜体金属构件的腐蚀小，使用寿命长，不污染环境。1.4、橡胶膜结构采用一段式,运行较为平稳。1.5、威金斯干式气柜的关键取决于胶膜的密封性。1.6、顶板由钢板焊接而成。柜顶设有人孔和中心通风帽。1.7、柜内中部装有中拱圆形活塞，其骨架为型钢桁架，骨架底部焊上钢底板，活塞底板全为搭接焊。第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页1.8、柜底呈中部拱起圆形，中幅板和外圈板由钢板制作而成。2、施工特点2.1、该气柜项目涉及土建、设备安装、防腐、管道、机泵、电气、仪表等专业的施工。2.2、所用壁板为薄板、型钢规格多，焊接时变形大，底板、活塞板和顶板形状都要求为球面，A级重要控制点。2.3、该气柜壁板实行分片组装，这就要求误差必须控制在最小限度，并且为确保工程验收一次合格。2.4、防腐技术要求级别高，A级重要控制点。2.5、胶膜密封技术要求高，A级重要控制点。第2节设计概况1本气柜规格、性能及结构参数见下表。序名称技术标准备注1气柜型式威金斯型橡胶膜密封干式煤气柜2气柜公称容量5000m33气柜有效容量5089m34柜体规格H26500mm*φ20000mm5柜体总高30000mm6高径比1.3257贮气压力2700Pa8设计压力4000Pa9密封段数I段10活塞最大行程16300mm11活塞有效行程16200mm12活塞架高度8500mm13活塞直径19260mm14调平装置3套15橡胶密封膜面积545.16m216立柱根数10根17柜壁、柜底4.6mm18活塞底板4mm19柜顶板4mm20活塞波形板3mm第3节工程特点及施工难点干式煤气柜具有与湿式煤气柜完全不同的内部构造和结构形式,施工难度大,主要体现在以下方面。1精度要求“高”干式煤气柜内部有可动活塞,随燃料气贮量增减而上下运动,对相关部位的精度要求极高,施工过程特别是焊接工序要严格控制,才能保证正常使用。2质量要求“严”燃气柜是贮存易燃易爆介质的大型容器...
