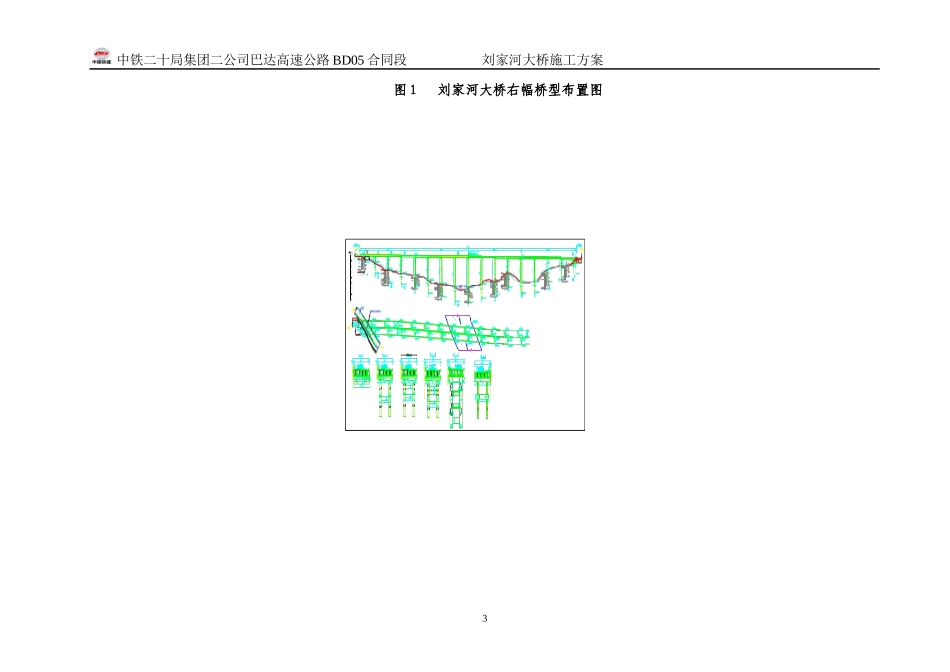

中铁二十局集团二公司巴达高速公路BD05合同段刘家河大桥施工方案第一章编制说明一、编制依据1、四川省巴中至达州高速公路土建工程BD05合同段(K29+340～K36+440)招标文件、补遗书、刘家河大桥施工设计图、参考资料；2、国家、交通部、建设单位关于高速公路基本建设的有关法令、法规、政策及管理办法；3、国家颁布的现行《公路桥涵施工技术规范》JTG0041-2000、《公路工程质量检验评定标准》JTGF80/1-2004、《公路工程水泥及水泥混凝土试验规程》JTGE30-2005、《公路工程技术标准》JTGB01-2003、《公路工程施工安全技术规程》JTJ076-95等相关技术规范、规程、强制性标准；4、现场踏勘、沿线交通设施及施工资源了解,以及现场地质、地形、水文等条件调查；5、本单位具有的施工机械、设备等施工能力；6、本单位长期从事公路桥梁建设施工所获得的丰富施工经验。二、编制原则1、严格遵守国家、交通部及四川省关于公路建设的法律、法规、政策和管理办法。2、严格执行国家、交通部现行的设计和施工规范、标准、规定、操作规程和工程施工质量验收标准，3、严格执行四川省交通厅和巴达高速公路有限责任公司颁布的施工管理规定和管理办法、操作规程等，确保施工安全、工程质量、工期、环境保护和水土保持满足建设单位的要求。三、编制范围K29+793刘家河大桥1、2、3、11、14、15号墩及16号台圆孔灌注桩。1中铁二十局集团二公司巴达高速公路BD05合同段刘家河大桥施工方案第二章工程概况一、工程简介K29+793刘家河大桥地处巴中市巴州区水宁寺镇，为跨越S202省道及刘家河而设，河段内无通航要求，桥梁设计不受最大洪水位控制。本桥全长650.5m，起点桩号K29+457,终点桩号为K30+107.5，上部结构为16×40m预应力混凝土简支T梁，共有T梁160片，全桥共分四联。左、右幅桥宽均为12.25m。该桥圆柱式桥墩24个共计345.2m，基础为桩基础，桩径为2.0m，16号台基础桩径1.3m，共计挖孔灌注桩32根464m，均属于嵌岩端承桩，桩基有效嵌岩深度为：嵌入中风化泥岩层不小于4倍桩径，嵌入中风化砂岩层不小于3倍桩径。桥型布置详见图1、图2所示。该桥挖孔灌注桩由我项目部下设第一工程队桥梁挖孔桩二工班施工。二、工程数量（见表1）表1刘家河大桥挖孔灌注桩工程数量序号墩台号桩径（m）桩长（m）C30砼数量（m3）备注1左：1#～3#、11#、14#、15#2.0178558.92右：1#～3#、11#、14#、15#190596.62左：16#桥台1.34863.68右：16#桥台4863.68合计4641282.88第三章总体施工规划一、施工管理目标1、安全目标杜绝因工死亡事故，现场施工人员重伤、轻伤频率控制在0.5‰以内，不发生重大设备事故、重大交通事故、爆破事故、火灾事故和其他安全事故，争创安全生产先进单位。2中铁二十局集团二公司巴达高速公路BD05合同段刘家河大桥施工方案图1刘家河大桥右幅桥型布置图3中铁二十局集团二公司巴达高速公路BD05合同段刘家河大桥施工方案图2刘家河大桥左幅桥型布置图4中铁二十局集团二公司巴达高速公路BD05合同段刘家河大桥施工方案2、质量目标全部工程质量符合国家、交通部颁发的施工规范、质量标准和业主相关的质量要求。单位工程一次验收合格率达到100%，优良率达95%及以上。确保工程质量达到优良等级。3、工期目标确保工程能按期完成所有工程施工项目，提前1个月达到验收条件。4、环境保护及文明施工目标贯彻国家和四川省的有关环境保护方面的法律、法规，确保施工噪音、扬尘、污染、建筑垃圾清理达到国家、四川省有关环境保护的法律、法规和招标文件要求，创建文明施工现场。二、总体施工方案桥墩及桥台灌注桩基础采用人工挖孔，岩层部分采用弱爆施工，砼全部采用拌和站集中拌合，砼罐车运输，砼输送泵或滑槽灌注砼。三、组织机构及主要进场人员根据本工程特点，为了优质高效的完成施工任务，实现我项目部的管理目标，本项目经理部设立项目经理、项目书记、总工程师各一名，下设五部两室，分别为工程技术部、安质环保部、计划合同部、财务部、物资设备部、综合办公室和工地试验室。下设三个施工队：第一工程队，第二工程队，第三综合队，以及拌合站及机修工班。队下设路基、桥梁、隧道作业工班。目前，项目部进场人员已达43人，各...
