苏州火车站站前广场地下空间开发工程监理质量评估报告VIP免费

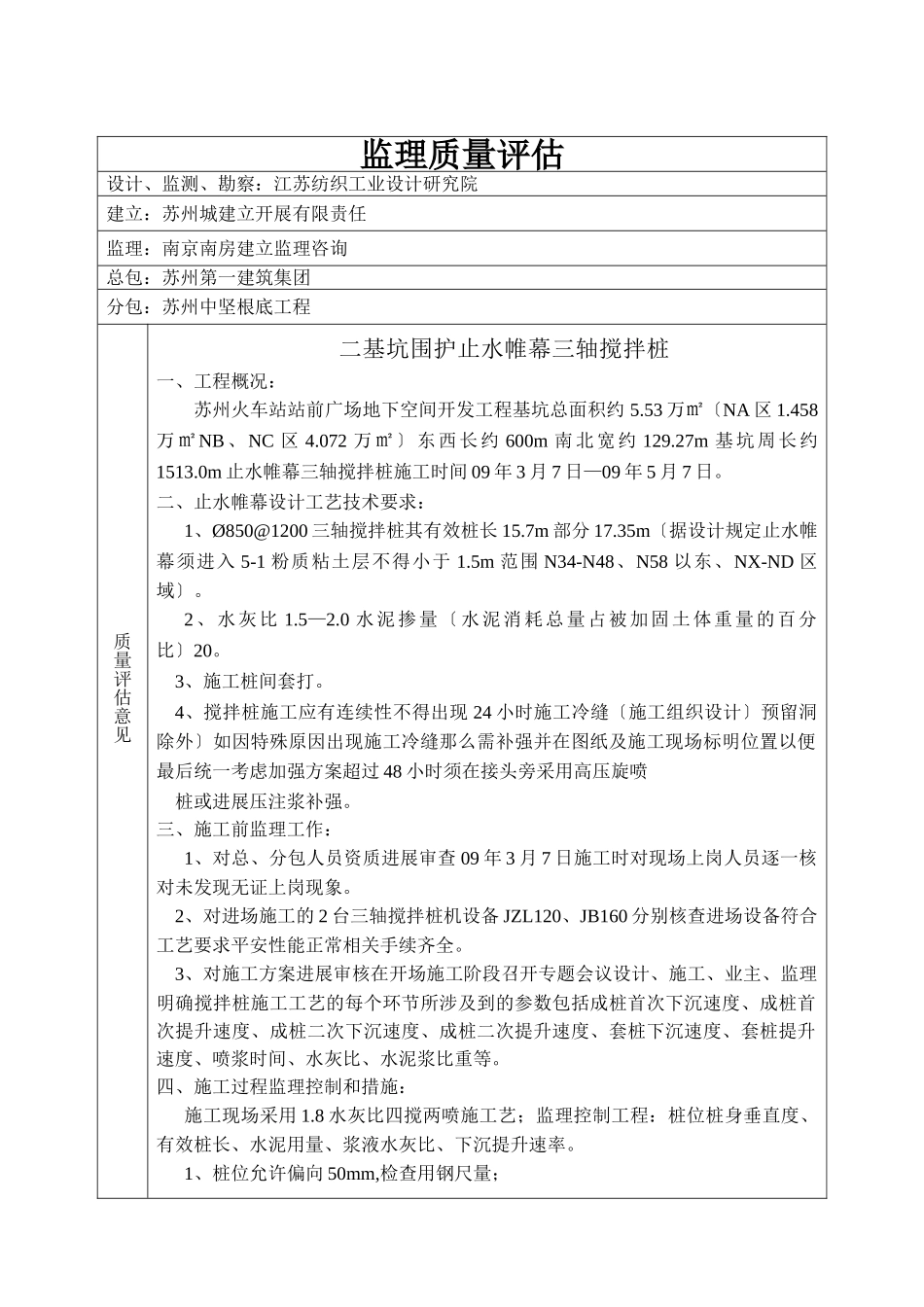

监理质量评估设计、监测、勘察：江苏纺织工业设计研究院建立：苏州城建立开展有限责任监理：南京南房建立监理咨询总包：苏州第一建筑集团分包：苏州中坚根底工程质量评估意见二基坑围护止水帷幕三轴搅拌桩一、工程概况：苏州火车站站前广场地下空间开发工程基坑总面积约5.53万㎡〔NA区1.458万㎡NB、NC区4.072万㎡〕东西长约600m南北宽约129.27m基坑周长约1513.0m止水帷幕三轴搅拌桩施工时间09年3月7日—09年5月7日。二、止水帷幕设计工艺技术要求：1、Ø850@1200三轴搅拌桩其有效桩长15.7m部分17.35m〔据设计规定止水帷幕须进入5-1粉质粘土层不得小于1.5m范围N34-N48、N58以东、NX-ND区域〕。2、水灰比1.5—2.0水泥掺量〔水泥消耗总量占被加固土体重量的百分比〕20。3、施工桩间套打。4、搅拌桩施工应有连续性不得出现24小时施工冷缝〔施工组织设计〕预留洞除外〕如因特殊原因出现施工冷缝那么需补强并在图纸及施工现场标明位置以便最后统一考虑加强方案超过48小时须在接头旁采用高压旋喷桩或进展压注浆补强。三、施工前监理工作：1、对总、分包人员资质进展审查09年3月7日施工时对现场上岗人员逐一核对未发现无证上岗现象。2、对进场施工的2台三轴搅拌桩机设备JZL120、JB160分别核查进场设备符合工艺要求平安性能正常相关手续齐全。3、对施工方案进展审核在开场施工阶段召开专题会议设计、施工、业主、监理明确搅拌桩施工工艺的每个环节所涉及到的参数包括成桩首次下沉速度、成桩首次提升速度、成桩二次下沉速度、成桩二次提升速度、套桩下沉速度、套桩提升速度、喷浆时间、水灰比、水泥浆比重等。四、施工过程监理控制和措施：施工现场采用1.8水灰比四搅两喷施工艺；监理控制工程：桩位桩身垂直度、有效桩长、水泥用量、浆液水灰比、下沉提升速率。1、桩位允许偏向50mm,检查用钢尺量；质量评估意见质量评估意见2、桩径允许偏向±10mm,检查用钢尺量;3、桩体垂直度允许偏向≦1／250检查经纬仪测量；4、桩底标高允许偏向-50—100mm,检查测量钻杆长度；5、浆液水灰比现场采用比重法控制通过实测浆液比重从而到达控制水泥用量的目的以本工程为例:设计〔理〕灰浆比重=1+2／〔1+3*设计水灰比〕=1+2／〔1+3*1.8〕=1.3125故现场实际施工的灰浆比重须不小于1.3125经监理现场抽测灰浆比重一般在1.32—1.42范围之内不小于1.3125符合设计要求每班次均抽测水泥浆比重不小于三次。6、下沉提升速率监理采用计时控制经四方〔设计、业主、监理、施工〕确认下沉提升速率≦1m／min现场通过旁站检查下沉、提升速度发现偏向及时纠正。五、施工冷补缀强NC区共存在2处施工冷缝详细位置是北侧东西向止水帷幕与南北向止水帷幕交接处拐角段存在断缺须采用2—3排压注浆连接详细技术参数如下:1、压注浆底标高同止水帷幕底标高顶标高至现有地面；2、压注浆孔间距800mm共布置16个注浆孔〔西侧6个东侧10个〕；3、压注浆注浆段≦400mm注浆压力1.5-3Mpa采用P.C32.5水泥水灰比1.0配比W：C:GS-3=1：1：0.02；4、压浆量：每米≧150Kg水泥；5、施工工艺流程：钻孔→插入注浆袖〔华东岩土工程材料PVC〕→封闭孔口→插入注浆→自上而下分段注浆→清洗注浆6、注浆顺序先施工外侧孔后施工内侧孔；7、注浆量大于设计值0.75倍时改用间歇注浆达设计值后即可终止；8、灰浆搅拌时间≧3min灰浆搅拌后应有较好和易性不得有离析现象。六、结据统计：NC区三轴搅拌桩总桩数：399根水泥用量：2214T随机抽样送检：5次试验合格水泥土取芯：2根试验合格压注浆补强2处经全过程的监理与旁站水泥随机抽样检测、水泥土取芯试验检测均能满足设计要求且NC区基坑土方开挖后基坑侧壁未发现渗漏水迹象同意验收。B9B9苏州火车站站前北广场工程工程质量评估建设单位：苏州城建立开展有限责任设计单位：江苏纺织工业设计研究院质量总体结工程质量总体到达相关评定质量评定为合格工程监理工程师：年月日总监理工程师：年月日承包单位：苏州第一建筑集团监理(章)：南京南房建立监理咨询总监理工程师：技术负责人:日：江苏建立监制
