(2) 大连动车所室外蒸汽管道安装施工方案VIP免费

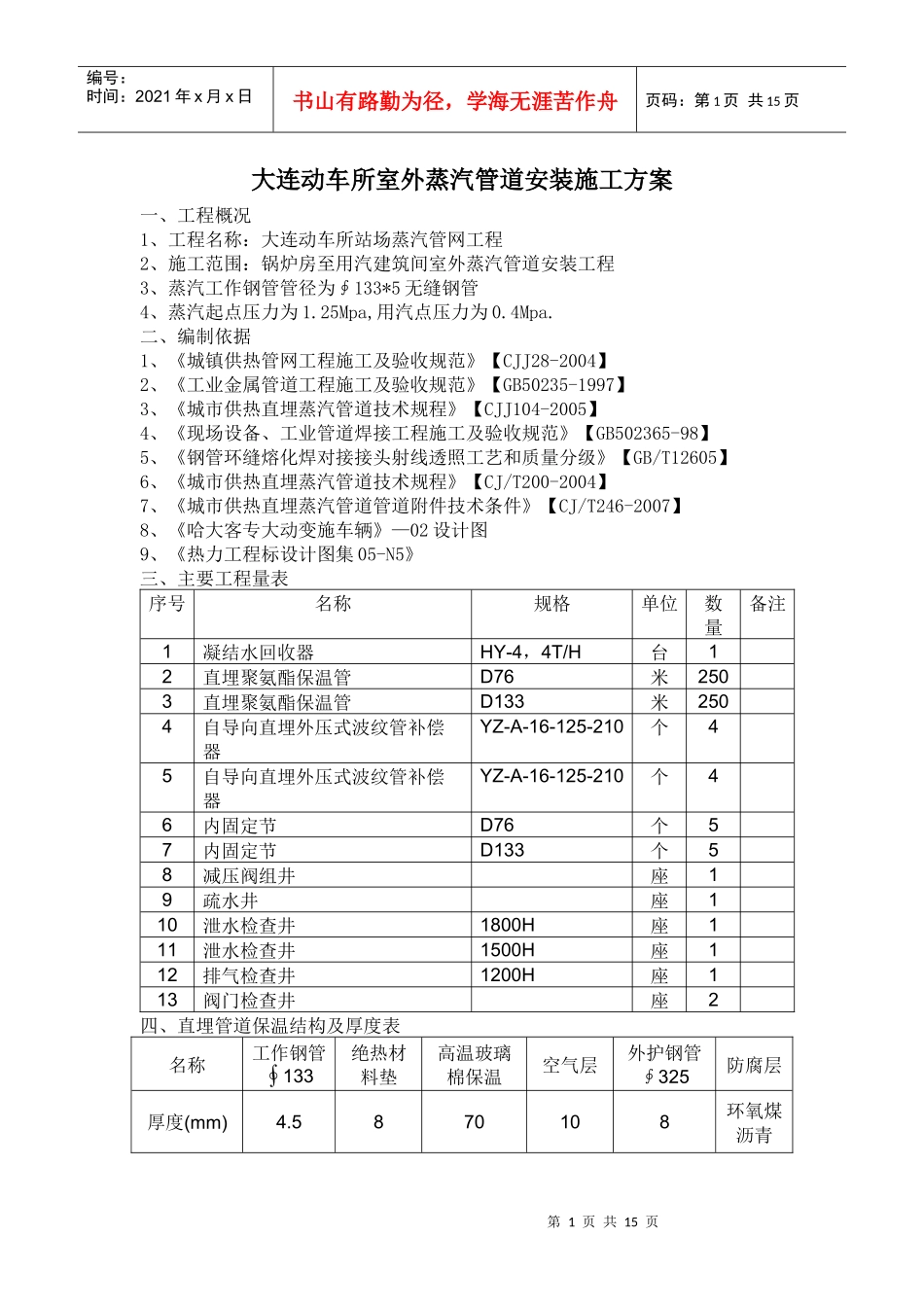

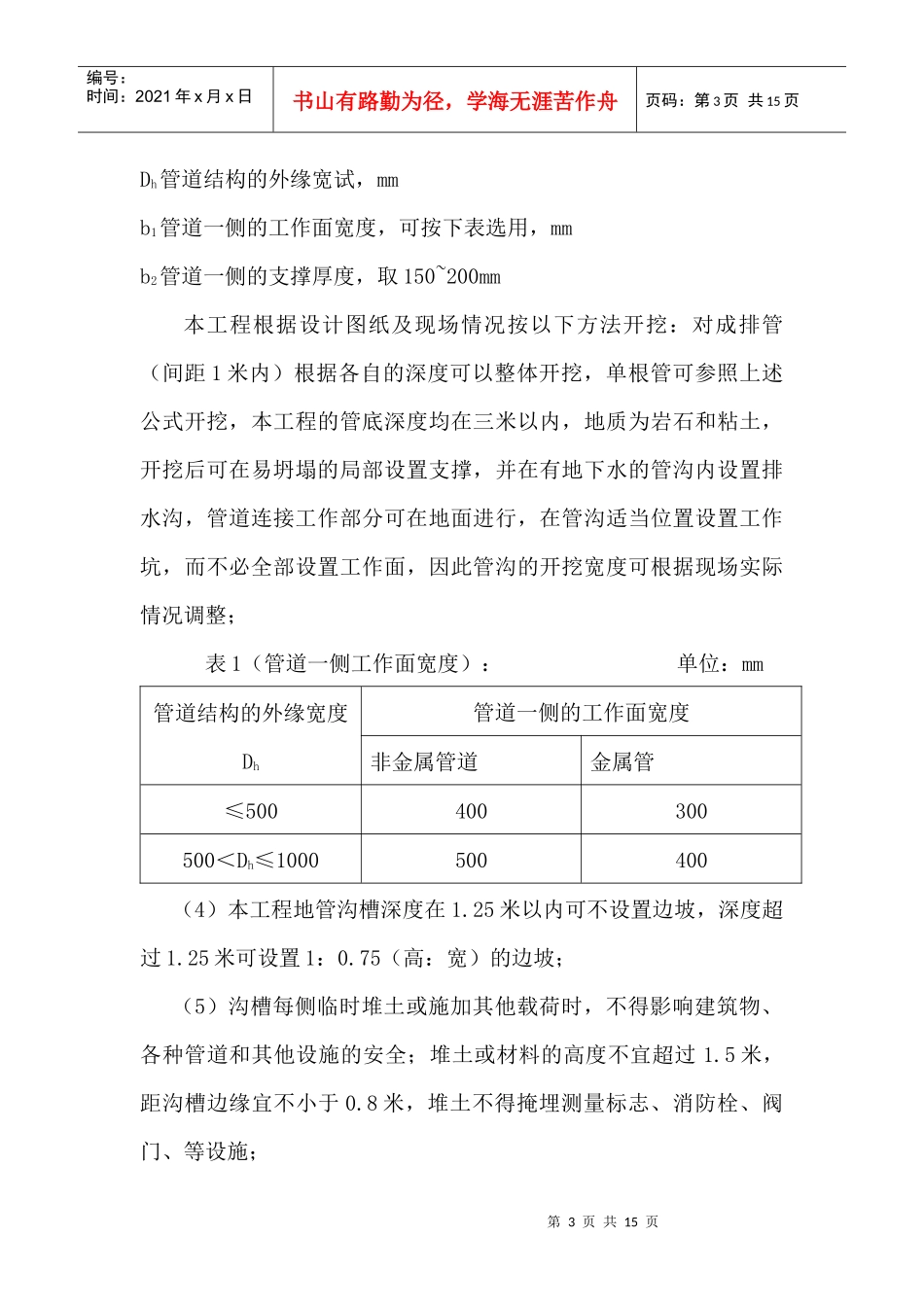

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页大连动车所室外蒸汽管道安装施工方案一、工程概况1、工程名称：大连动车所站场蒸汽管网工程2、施工范围：锅炉房至用汽建筑间室外蒸汽管道安装工程3、蒸汽工作钢管管径为∮133*5无缝钢管4、蒸汽起点压力为1.25Mpa,用汽点压力为0.4Mpa.二、编制依据1、《城镇供热管网工程施工及验收规范》【CJJ28-2004】2、《工业金属管道工程施工及验收规范》【GB50235-1997】3、《城市供热直埋蒸汽管道技术规程》【CJJ104-2005】4、《现场设备、工业管道焊接工程施工及验收规范》【GB502365-98】5、《钢管环缝熔化焊对接接头射线透照工艺和质量分级》【GB/T12605】6、《城市供热直埋蒸汽管道技术规程》【CJ/T200-2004】7、《城市供热直埋蒸汽管道管道附件技术条件》【CJ/T246-2007】8、《哈大客专大动变施车辆》—02设计图9、《热力工程标设计图集05-N5》三、主要工程量表序号名称规格单位数量备注1凝结水回收器HY-4，4T/H台12直埋聚氨酯保温管D76米2503直埋聚氨酯保温管D133米2504自导向直埋外压式波纹管补偿器YZ-A-16-125-210个45自导向直埋外压式波纹管补偿器YZ-A-16-125-210个46内固定节D76个57内固定节D133个58减压阀组井座19疏水井座110泄水检查井1800H座111泄水检查井1500H座112排气检查井1200H座113阀门检查井座2四、直埋管道保温结构及厚度表名称工作钢管133∮绝热材料垫高温玻璃棉保温空气层外护钢管∮325防腐层厚度(mm)4.5870108环氧煤沥青第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页五、施工流程施工准备、土方工程、材料入场检查管道加工品预制管道安装试验吹扫调试交工5.1.1施工准备（1）熟悉、审查图纸及设计文件，并适时参加设计交底；（2）弄清工程内容、工程量、工作量；（3）编制管程施工技术方案，并组织进行技术交底；（4）准备施工机具及工程设施（5）组织施工队伍，培训人员（含焊工）；（6）合理布置施工平面，并按要求平整场地，铺设管路，接通水电及安装设置所需的大型临时设施；（7）管材、管件、阀门等的储备量已打道60%以上，其它材料亦有适当储备，并能陆续进入现场，保证连续施工。5.1.2土方工程（1）蒸汽管道工程的放线与测量前完成定位和高程的测量布点工作，并对基准点采用保护措施，应作出明显标记；施工测量应沿管道线路设置于观测的临时水准点和管道轴线控制桩，应采取保护措施，在管道线路与原有地下管道、电缆及其他构筑物交叉处的地面上设置明显标记；（2）管沟开挖深度按设计图管线标高的要求，深度应超出管底200mm，其他管挖至管底标高；沟槽深度的控制：当挖土深度接近沟槽底标高时，应在沟槽壁上距设计底标高300～500mm处，用水准仪布设水平标桩，间距不大于10m，最后挖土时，操作人员可椐其拉水平线，用300～500mm样棒作为清底找平，铲除脚泥的标准。（3）管道沟底开挖宽度宜按下列公式计算：BH=Dh+2（b1+b2）式中：BH管道沟槽底部的开挖宽度，mm第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页Dh管道结构的外缘宽试，mmb1管道一侧的工作面宽度，可按下表选用，mmb2管道一侧的支撑厚度，取150~200mm本工程根据设计图纸及现场情况按以下方法开挖：对成排管（间距1米内）根据各自的深度可以整体开挖，单根管可参照上述公式开挖，本工程的管底深度均在三米以内，地质为岩石和粘土，开挖后可在易坍塌的局部设置支撑，并在有地下水的管沟内设置排水沟，管道连接工作部分可在地面进行，在管沟适当位置设置工作坑，而不必全部设置工作面，因此管沟的开挖宽度可根据现场实际情况调整；表1（管道一侧工作面宽度）：单位：mm管道结构的外缘宽度Dh管道一侧的工作面宽度非金属管道金属管≤500400300500＜Dh≤1000500400（4）本工程地管沟槽深度在1.25米以内可不设置边坡，深度超过1.25米可设置1：0.75（高：宽）的边坡；（5）沟槽每侧临时堆土或施加其他载荷时，不得影响建筑物、各种管道和其他设施的安全；堆土或材料的高度不宜超过1.5米，距沟槽边缘宜不小于0.8米，...
