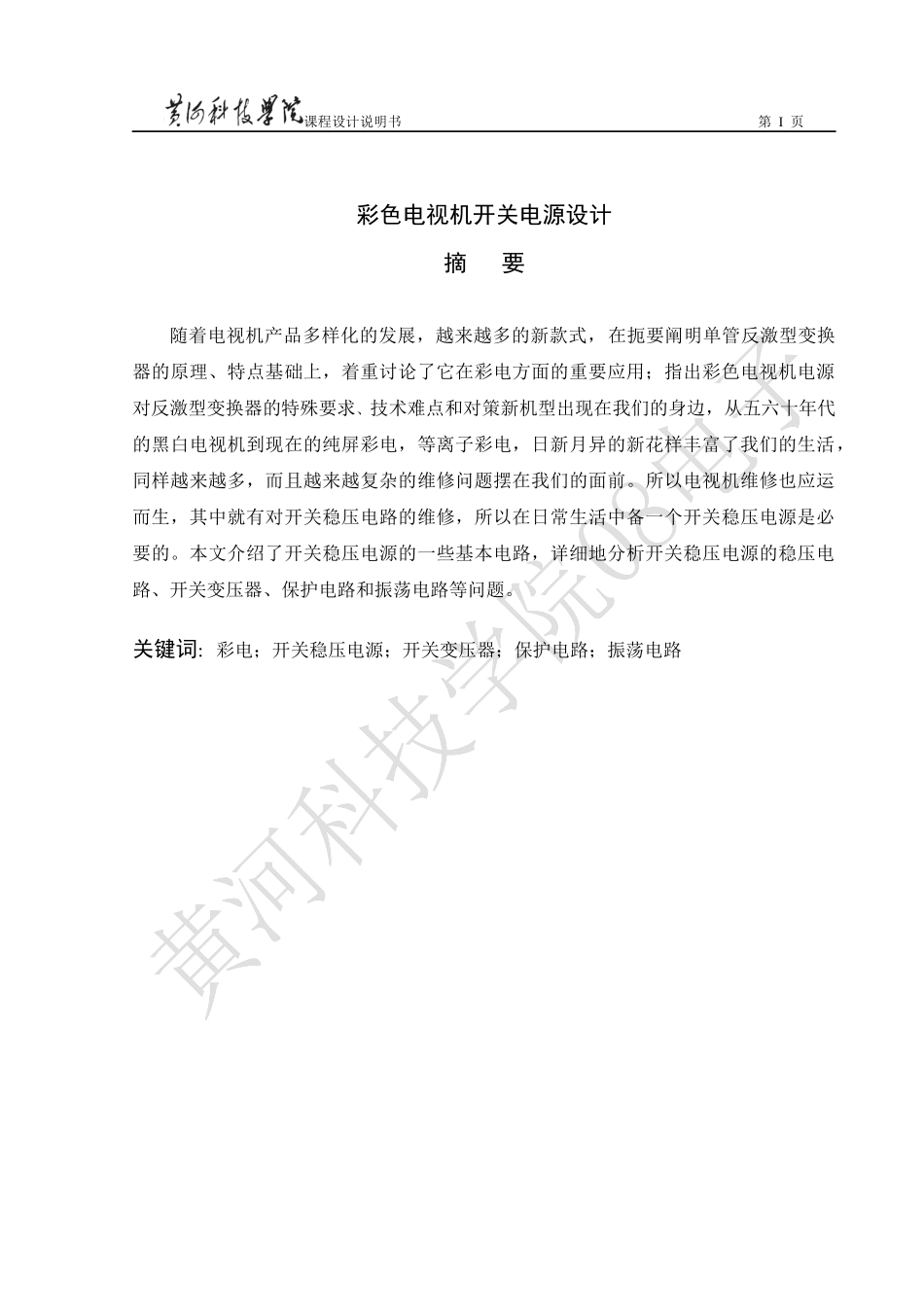

课程设计说明书第I页彩色电视机开关电源设计摘要随着电视机产品多样化的发展，越来越多的新款式，在扼要阐明单管反激型变换器的原理、特点基础上，着重讨论了它在彩电方面的重要应用；指出彩色电视机电源对反激型变换器的特殊要求、技术难点和对策新机型出现在我们的身边，从五六十年代的黑白电视机到现在的纯屏彩电，等离子彩电，日新月异的新花样丰富了我们的生活，同样越来越多，而且越来越复杂的维修问题摆在我们的面前。所以电视机维修也应运而生，其中就有对开关稳压电路的维修，所以在日常生活中备一个开关稳压电源是必要的。本文介绍了开关稳压电源的一些基本电路，详细地分析开关稳压电源的稳压电路、开关变压器、保护电路和振荡电路等问题。关键词：彩电；开关稳压电源；开关变压器；保护电路；振荡电路课程设计说明书第II页目录1开关电源电路的工作原理………………………………..……………………..………11.1开关电源的功能………………………………………….……….……………..21.2开关电源的基本组成…………………………………….……….……….…….22开关电源电路实例分析………………………………………………………………….22.1长虹CH-6型彩色电视机开关电源电路分析…………………………………………22.2起动电路..........................................................22.3内部振荡器，稳压原理和过流保护………………………………………………42.4准谐振运用…………………………………………………………………………62.5驱动电路，锁定触发器，热保护和过压保护……………………………………7总结…………………………………………………………………………………………9致谢…………………………………………………………………………………………10参考文献……………………………………………………………………………………11课程设计说明书第III页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页1开关电源的工作原理1.1开关电源电路的功能在彩色电视接收机中，开关电源电路220V，50HZ的交流电转换成电压稳定的直流电源，供给电视机各个功能电路使用。它的性能好坏直接影响到整机的电路的工作质量，因此对开关电源电路提出了较高的要求，可以概括以下几点。（1）有良好的稳压特性，电网电压在一定范文内变化或电源负载变化时，输出的电压应基本不变。（2）纹波电压小，输进的交流电压经整流，滤波和稳压后，纹波越小越好，一般要求纹波小于5~10mV。（3）电源内阻小。电源内阻越小，负载能力越强，即输出电压受负载变动的影响越小，一般要求电源内阻应小于3欧姆。（4）受环境温度影响小。输出电压不应随使用时间及环境温度而变化。（5）有较好的保护措施，避免因负载短路或过流等故障而损坏电源。（6）损耗较小，效率高。1.2开关电源的基本组成（1）效率高。开关型稳压电源的调整管工作在开关状态，功耗很小，效率可大大提高，其效率通常可达80%~90%。（2）重量轻。开关型稳压电源常采用电网输进的交流电压直接整流，省去了笨重的工频变压器。（3）稳压范围宽。输进交流电压在130~260V之间变化时，输出电压的变化在2%之下。（4）安全可靠。在开关型稳压电路中，可附加过压，过流保护电路，自我保护功能强。（5）滤波电容量小。由于开关信号频率高，滤波电容量可大大减小。第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页２２０v图1开关稳压电源的基本组成2开关电源的实例分析2.1长虹CH-6型彩色电视机开关电源电路分析长虹CH-6型彩色电视机开关电源采用日本三洋公司生产的彩色电视机开关电源专用集成电路STR-F6656，能在150~260V交流电压范围内正常工作，输出功率大，可提供150W以上的功率，设计有过流，过压，过热保护电路。长虹CH-16机芯开关电源工作在两种状态：待机工作状态和正常工作状态。正常工作状态指开关电源满负荷工作，输出端电压到标准值。电源工作在待机状态时，电源的振荡电路处于间歇振荡状态，此时，开关电源不仅输出电压低，此时输出...
