接地电阻值的测量课件VIP免费

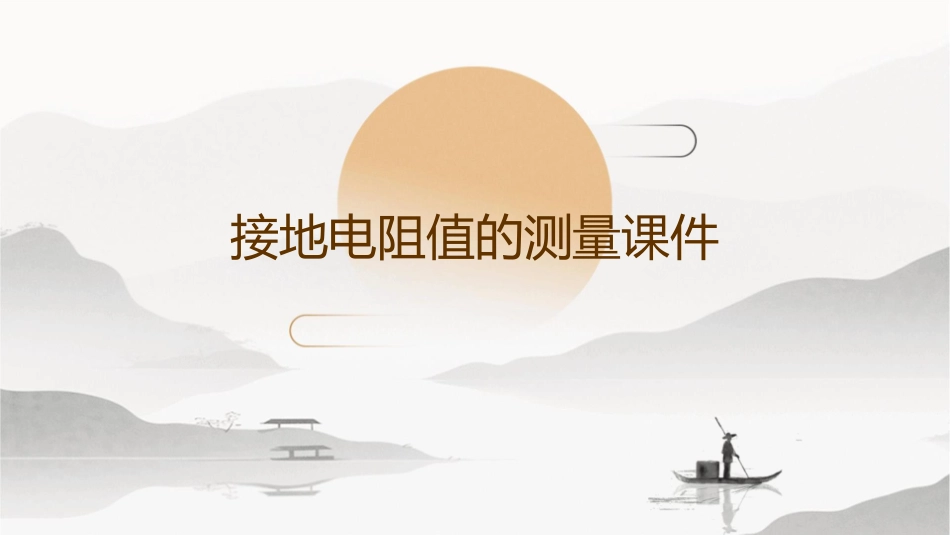

接地电阻值的测量课件_第1页
1/29

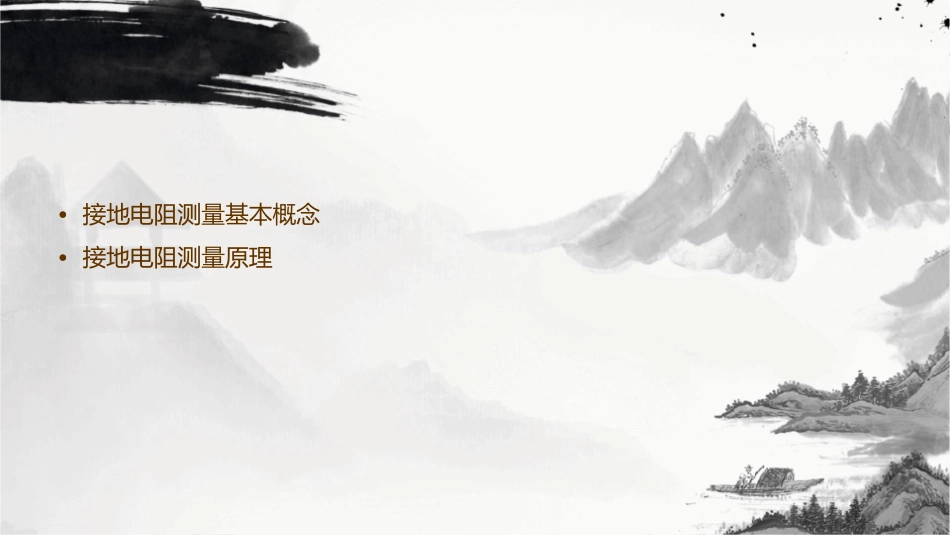

接地电阻值的测量课件_第2页
2/29

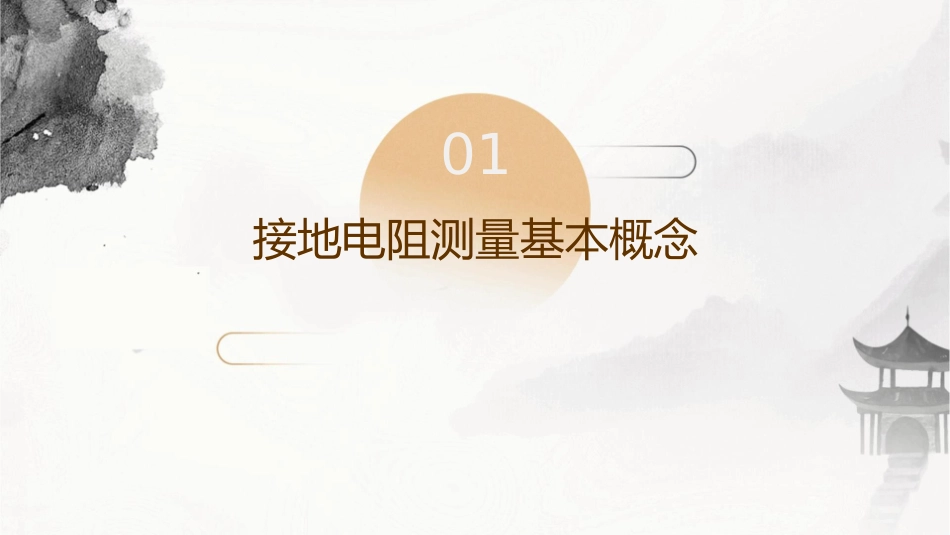

接地电阻值的测量课件_第3页
3/29
接地电阻值的测量课件•接地电阻测量基本概念•接地电阻测量原理01接地电阻测量基本概念接地电阻的定义01接地电阻是指电流从接地体流入大地时,接地体与大地的电阻。02接地电阻的大小直接反映了接地体的散流能力和导电性能。接地电阻的物理意义接地电阻的物理意义在于表示电流通过接地体向大地扩散的能力。接地电阻越小,散流能力越强,导电性能越好。接地电阻测量方法概述接地电阻测量方法主要包括直接测量法和间接测量法两种。间接测量法是通过测量接地体的电流和电压来计算接地电阻。直接测量法是通过直接测量接地体的电阻值来得到接地电阻。02接地电阻测量原理交流电流注入法010203注入电流测量电阻消除干扰通过交流电源,将电流注入接地系统中。使用电阻表测量注入电流在接地电阻上产生的电压降,从而计算出接地电阻值。为了准确测量,需要消除其他干扰因素,如杂散电流、电磁场等。电压测量法计算电阻根据测量的电压和电流值,计算出接地电阻值。测量电压直接测量接地系统中各部分的电压,如接地极与大地之间的电压、接地极与中性点之间的电压等。考虑系统不平衡电力系统可能存在不平衡状态,需要考虑这种因素对测量结果的影响。接地电阻测量仪工作原理电压测量单元显示单元测量接地极与大地之间的电压降。显示测量结果。信号发生器计算单元电源供应单元根据测量的电压和电流值,计算接地电阻值。产生交流信号,注入接地系统中。提供仪器工作所需的电源。03接地电阻测量实践操作接地电阻测量仪的选择选择合适的仪器根据不同的测量需求,选择合适的接地电阻测量仪,考虑精度、量程、稳定性及操作便捷性等因素。了解仪器特性在使用前,应详细了解所选用接地电阻测量仪的工作原理、操作方法、注意事项等。接地电阻测量前的准备工作确定测量环境检查仪器准备辅助工具选择合适的测量环境,避免干扰和障碍物,确保接地装置与大地接触良好。在测量前,应对接地电阻测量仪进行检查,确保其正常工作,包括检查仪表指针是否在零位、各部件是否松动等。准备一些必要的辅助工具,如铁锹、镐、导线等,用于挖掘接地极、连接导线等。接地电阻测量的具体步骤挖掘接地极根据接地极的位置,使用铁锹和镐挖掘接地极周围的土壤,深度应达到接地极以下一定深度。连接导线分析结果根据测量的结果,分析接地装置的电阻值是否符合要求,如果不符合要求,需要进行相应的处理或改进。将准备好的导线与接地极连接起来,确保接触良好,同时注意导线的长度应适当。进行测量安装测量仪按照接地电阻测量仪的操作说明书进行测量,一般需要记录仪表指针的读数,以及测量时的环境和天气情况等。将接地电阻测量仪安装在接地极附近的地面上,按照说明书的要求进行安装和接线。04接地电阻测量数据分析与处理接地电阻测量数据的读取与记录读取数据在接地电阻测量过程中,需要准确地读取和记录测量的数据。数据记录为了确保数据的可追溯性,应将测量数据记录在相应的记录表中。接地电阻测量数据的分析数据处理对接地电阻测量数据进行处理,包括数据的筛选、统计和计算。结果分析根据数据处理结果,对接地电阻的特性进行分析,评估其是否符合设计要求。接地电阻测量误差来源与处理方法误差来源接地电阻测量过程中可能存在多种误差来源,如测量设备的误差、环境因素的影响等。误差处理为了获得更准确的结果,应采取相应的误差处理方法,如使用高精度测量设备、选择合适的测量环境等。05接地电阻测量注意事项与规范接地电阻测量过程中的安全注意事项01020304确保电源稳定避免带电操作使用安全手套注意周围环境在接地电阻测量过程中,应确保电源稳定,避免因电源波动造成测量误差。在接地电阻测量前,应确保设备断电,避免带电操作,以免发生触电事故。在接地电阻测量过程中,操作人员应使用安全手套,以免发生触电事故。在接地电阻测量过程中,应注意周围环境,避免因环境因素造成测量误差。接地电阻测量仪的正确使用与保养规范正确安装选择合适的量程在使用接地电阻测量仪前,应按照说明书正确安装,确保各个部件连接良好。在接地电阻测量时,应根据实际情况选择合适的量程,确保测量准确。调整零位保养维护在接地电阻...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

接地电阻值的测量课件
