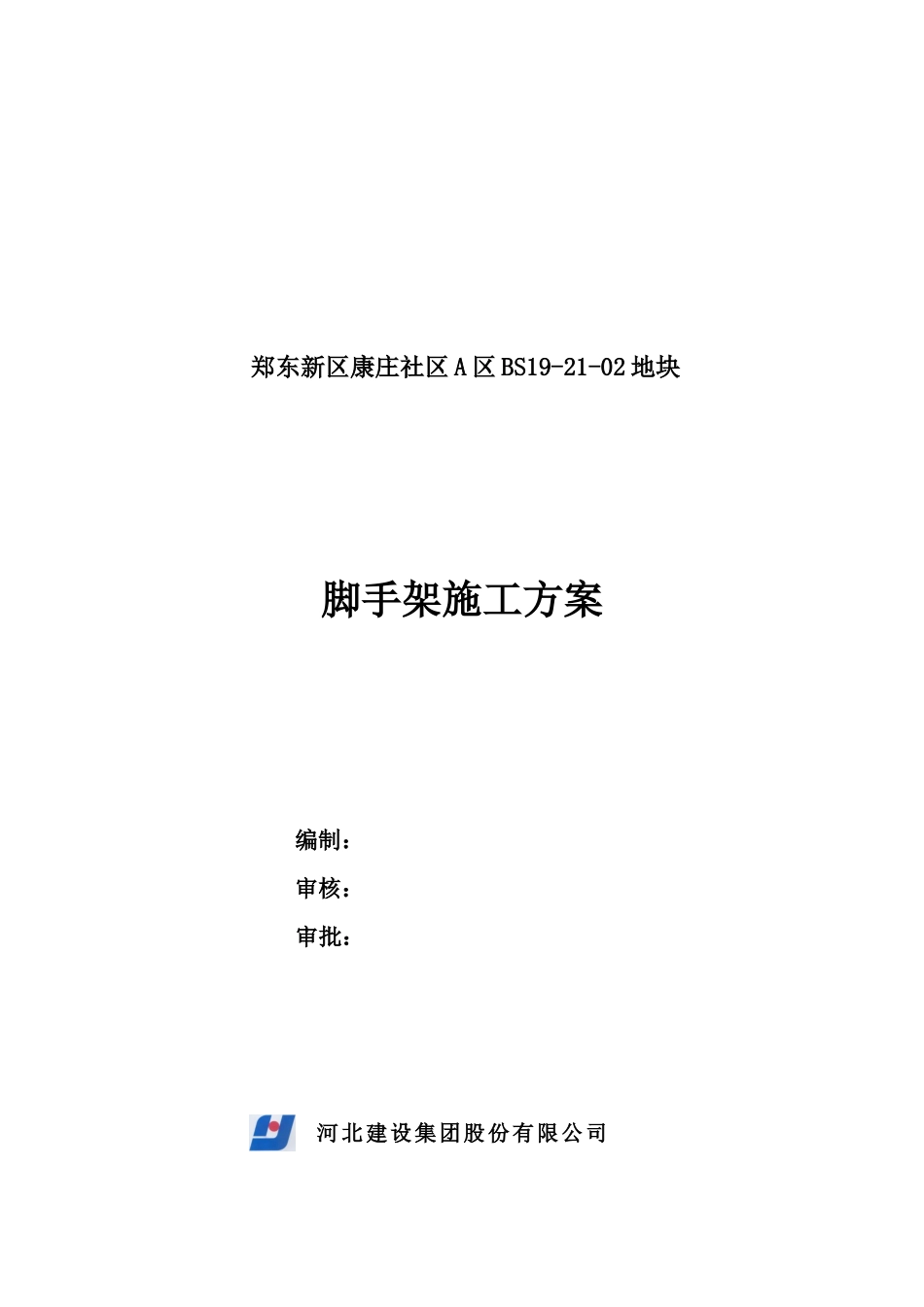

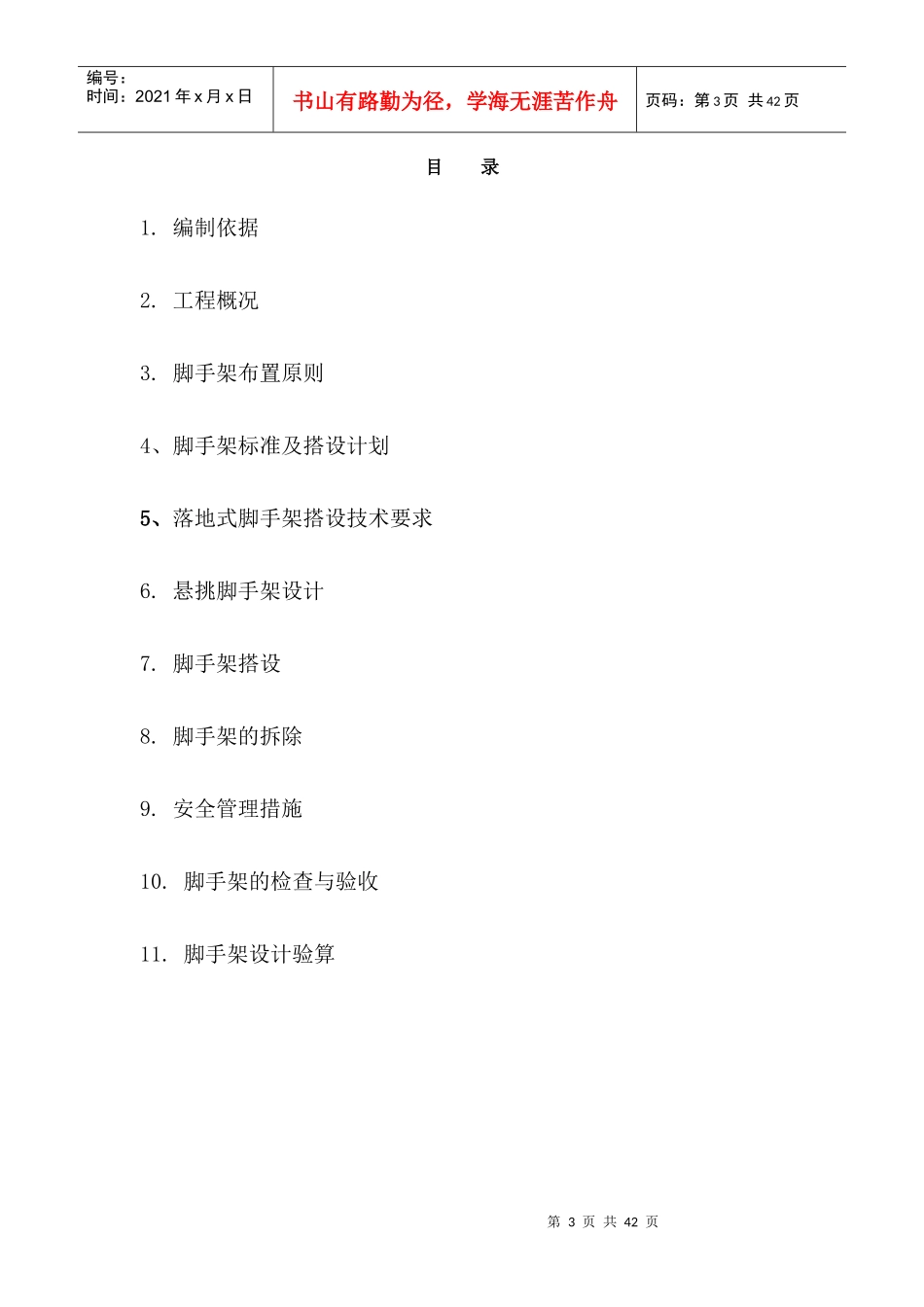

郑东新区康庄社区A区BS19-21-02地块脚手架施工方案编制：审核：审批：河北建设集团股份有限公司康庄@四标脚手架施工方案2017年4月20日河北建设集团股份有限公司第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页目录1.编制依据2.工程概况3.脚手架布置原则4、脚手架标准及搭设计划5、落地式脚手架搭设技术要求6.悬挑脚手架设计7.脚手架搭设8.脚手架的拆除9.安全管理措施10.脚手架的检查与验收11.脚手架设计验算第4页共42页第3页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共42页脚手架施工方案1.编制依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)《建筑施工安全检查标准》(JGJ59-99)《建筑施工高处作业安全技术》（JGJ80－91）《钢结构设计规范》(GB50017-2003)《施工手册》(第三版)建筑施工脚手架使用手册施工图纸2.工程概况本工程1#、2#、3#、4#楼为剪力墙结构，地下三层，地上26层，建筑檐口高度75.3m，标准层层高2.9m。5#、6#楼三层商业及附属用房，框架结构，总高度12.3米；7#楼为地上2层框架结构，建筑高度7.5米。3.脚手架布置原则结合工程特点及结构形式,3层以下施工外架采用落地钢管架包含5#、6#、7#楼三层以下建筑，搭设高6米局部达到18m，支撑于基础筏板及车库顶板上；3层以上结构施工外脚手架采用外挑架，商业及附属用房采用落地式钢管扣件脚手架。外脚手架分三个阶段搭设:第一阶段：跟随结构施工逐层向上搭设单排架至第3层，最大搭设高度18m，作为结构施工的安全防护，用密目网全封闭。第二阶段：分别在在第3、9、15、21层顶安装外悬挑架，外挑架高度17.4米，防护6层。外挑架采用密目防尘网进行立面全封闭，底部采用50mm木板封闭，施工层铺设钢笆脚手板进行防护。第三阶段：主体结构施工完毕后，外架主要是为装修工程服务，在装修阶段，保证3层满铺脚手板。以结构外边线+0.35m作为外墙脚手架内排立柱的位置，分别为外挑架施工、落地式脚手架施工。本工程所设计的地上结构外脚手架与地下结构脚手架为两个独立的系统，地下部分脚手架升至二层，从三层开始搭设双排悬挑脚手架。6、脚手架标准及搭设计划4.1.施工标准：按照郑州市文明工地标准施工第4页共42页第5页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共42页1)外架安装可靠牢固、外形整洁美观。2)楼梯间、电梯井、洞口和外墙临边安全防护等四口五临边安全防护均采用可拆卸工具式标准防护栏；3)外挑架采用密目式防尘网进行立面全封闭，底部采用50mm木板封闭，施工层铺设钢笆脚手板进行防护。4)卸料平台为标准工具式平台，一个单元1个，备用2个。4.2.施工进度计划1)本工程预计施工时间为：2017年6月至2018年2月。2)落地脚手架虽地下室及地上2层主体结构施工逐层搭设，预计落地脚手架搭设时间为2017年6月-9月，为保证地下车库施工落地式脚手架在外挑架开始搭设后拆除，拆除时间为：2017年9月。外挑架在主体结构3层施工完毕后插入进行安装，并随主体结构逐步提升，外挑架安装时间为2017年9月至2018年2月，外挑架在主体结构施工完毕后拆除，预计拆除时间为：2018年2月。7、落地式脚手架搭设技术要求5.1落地脚手架技术参数脚手架设计类型结构脚手架卸荷设置无脚手架搭设排数双排脚手架脚手架钢管类型Ф48×3.6脚手架架体高度H(m)18立杆步距h(m)1.8立杆纵距或跨距la(m)1.5立杆横距lb(m)0.9内立杆离建筑物距离a(m)0.2双立杆计算方法不设置双立杆5.2扣件式钢管脚手架的构造要求及技术措施5.2.1地基处理本工程落地脚手架支承于地下室砼筏板顶，基座上垫50×2000通长垫木，摆放时必须稳定，不得有悬空现象。5.2.2立杆当局部设有双立杆时，双立杆应采用双管底座。立杆接头架用对接件连接，立杆与大横杆采用直角扣连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50㎝；各接头中心距离主节点的距离不大于60。5.2.3大横杆：大横杆置于小横杆之下，在立横杆两侧，用直角扣件与立杆扣紧；其长度大于3跨、不小于6M，同一步大横杆要围绕一周闭合。大横杆采用对接扣件连接，其接...
