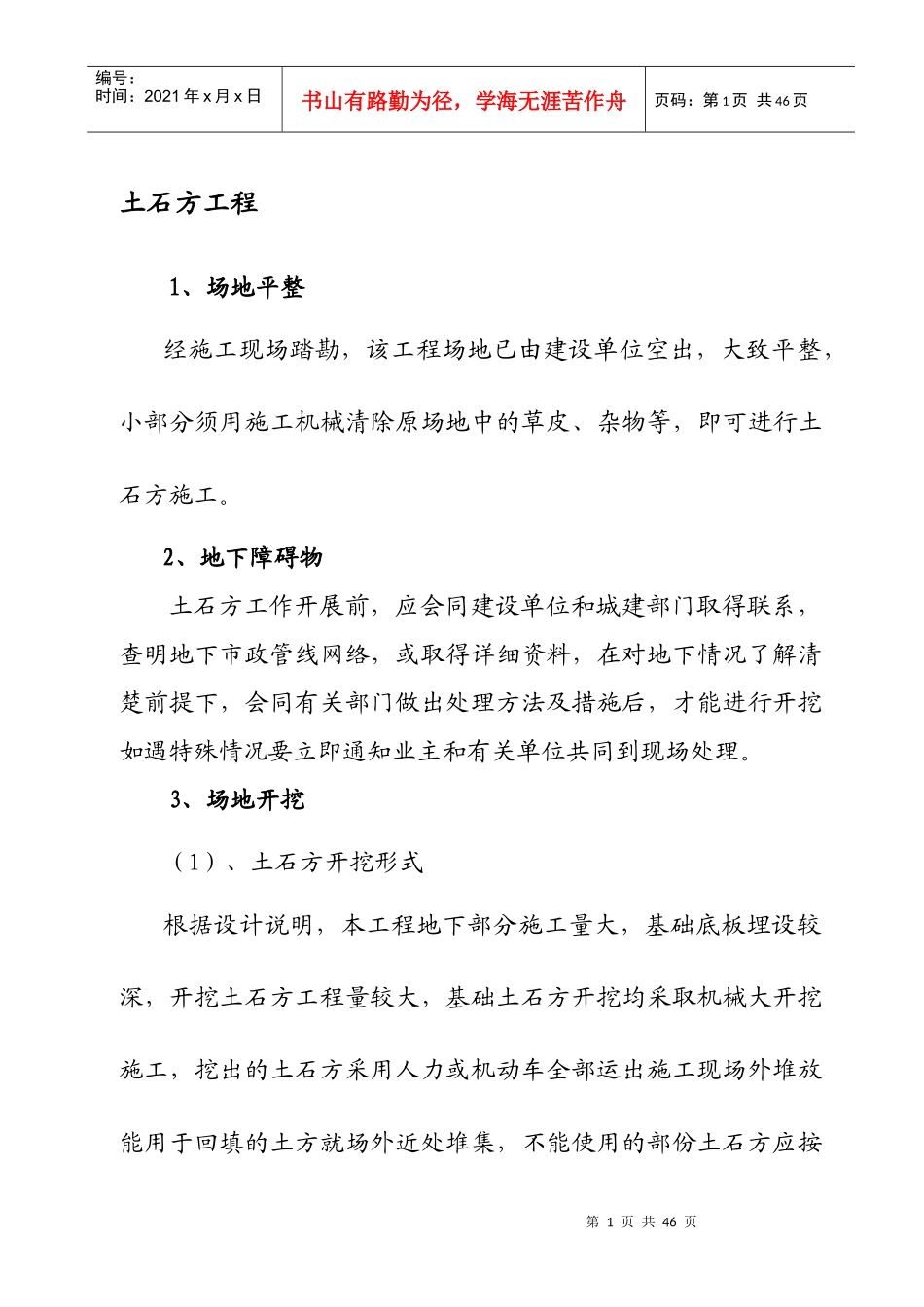

第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共46页土石方工程1、场地平整经施工现场踏勘，该工程场地已由建设单位空出，大致平整，小部分须用施工机械清除原场地中的草皮、杂物等，即可进行土石方施工。2、地下障碍物土石方工作开展前，应会同建设单位和城建部门取得联系，查明地下市政管线网络，或取得详细资料，在对地下情况了解清楚前提下，会同有关部门做出处理方法及措施后，才能进行开挖如遇特殊情况要立即通知业主和有关单位共同到现场处理。3、场地开挖（1）、土石方开挖形式根据设计说明，本工程地下部分施工量大，基础底板埋设较深，开挖土石方工程量较大，基础土石方开挖均采取机械大开挖施工，挖出的土石方采用人力或机动车全部运出施工现场外堆放能用于回填的土方就场外近处堆集，不能使用的部份土石方应按第2页共46页第1页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共46页业主要求的位置弃土。（2）、挖土机械的选择根据本工程基础的埋深及土质类别，本工程拟采用两台斗容量为1m3的反铲式挖掘机进行土方的开挖，分两层进行土方开挖。挖出的土方配备自卸式汽车运出场外堆放。（3）、挖方边坡挖土方边坡应根据使用时间、土的种类、物理力学性质、水文发问等现场确定。设计有规定者按设计规定进行，设计无规定时，按1:1.25~1:1.50进行开挖。施工遇特殊情况时，如粉土层、管涌、流砂等，开挖边坡作具体处理。（4）、边坡开挖在开挖后，对软土土坡或极易风化的软质岩石边坡，应对坡脚、坡面采取喷浆、抹面、嵌补、砌石等保护措施，并作好坡顶坡脚排水，避免在影响边坡稳定的范围内积水。（5）、挖方上边缘至土堆坡脚的距离第3页共46页第2页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共46页挖方的边缘至土堆坡脚的距离，应根据挖方深度、边坡高度和土的类别确定。当土质干燥密实时，不得小于3m，当土质松软时，不得小于5m。地挖方下侧弃土时，应将弃土堆表面整平低于挖方场地标高并向外侧斜，或在弃土堆与挖方场地之间设置排水沟，防止雨水排入挖方场地。（6）、边坡的开挖场地边坡的开挖应采取沿等高线自上而下，分层、分段依次进行。在边坡上采取多台阶同时进行开挖时，上台阶应比下台阶开挖进深不行于30m，以防塌方。边坡台阶开挖，应做成一定坡势，以利泄水。边坡下部设有护脚及排水沟时，在边坡修完后，应立即处理台阶的反向排水坡进行护脚矮墙和排水沟的砌筑和疏通，以保证坡面不被冲刷和在影响边坡稳定的范围内不积水，否则应采取临时性排水措施。4、基坑喷锚支护（1）、施工材料质量控制第4页共46页第3页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共46页1）、钢筋网：钢筋网采Φ6.5网筋,网眼为300mm×300mm，钢筋网与锚杆之间采用Φ14钢筋作为加强筋，横、竖通长焊接。2）、喷射砼面板：喷射砼采用C20细石砼，厚度80mm厚，水泥采用325#普通硅酸盐水泥。3）、高压灌浆：A灌浆压力为0.3-0.5Mpa，水泥采用325#普通硅酸盐水泥，配合比为1:0.8(重量比)。水灰比为0.45,在有渗水地段浆液加入速凝剂并适量增加水泥含量。B每根锚杆压浆量应根据土质而定。C浆液制作应随搅随用，严格按水灰比制作，并搅拌均匀，在浆液初凝前全部压完。4）、基坑防水带：沿基坑水平面边线喷射C20细石砼防水带，宽度为1.50m，厚第5页共46页第4页共46页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共46页度为80mm，钢筋网按Φ6.5@300mm×300mm布置（见喷锚护壁结构图象。5）锚杆制作A杆体选择：杆体选用Φ48-δ3.0焊管，杆体选择要求表面平直内部畅通，杆体无裂痕、无创伤。B杆体制作：杆体分为锚固段、自由段，在锚固段钻孔形成花管，并焊接Φ14钢筋倒刺，在卵石层焊接锥形钻头。C焊接：杆体之间的焊接强度应超过锚杆的抗拨力，焊接时应保证杆体内部畅通，同时焊接长度和焊接质量均应符合相关规范要求，并对焊接点进行检查，对虚焊点补焊并重点检查。（2）、施工流程及质量控制1）、施工测量A开挖线施放由甲方负责开挖线的测放，在...
