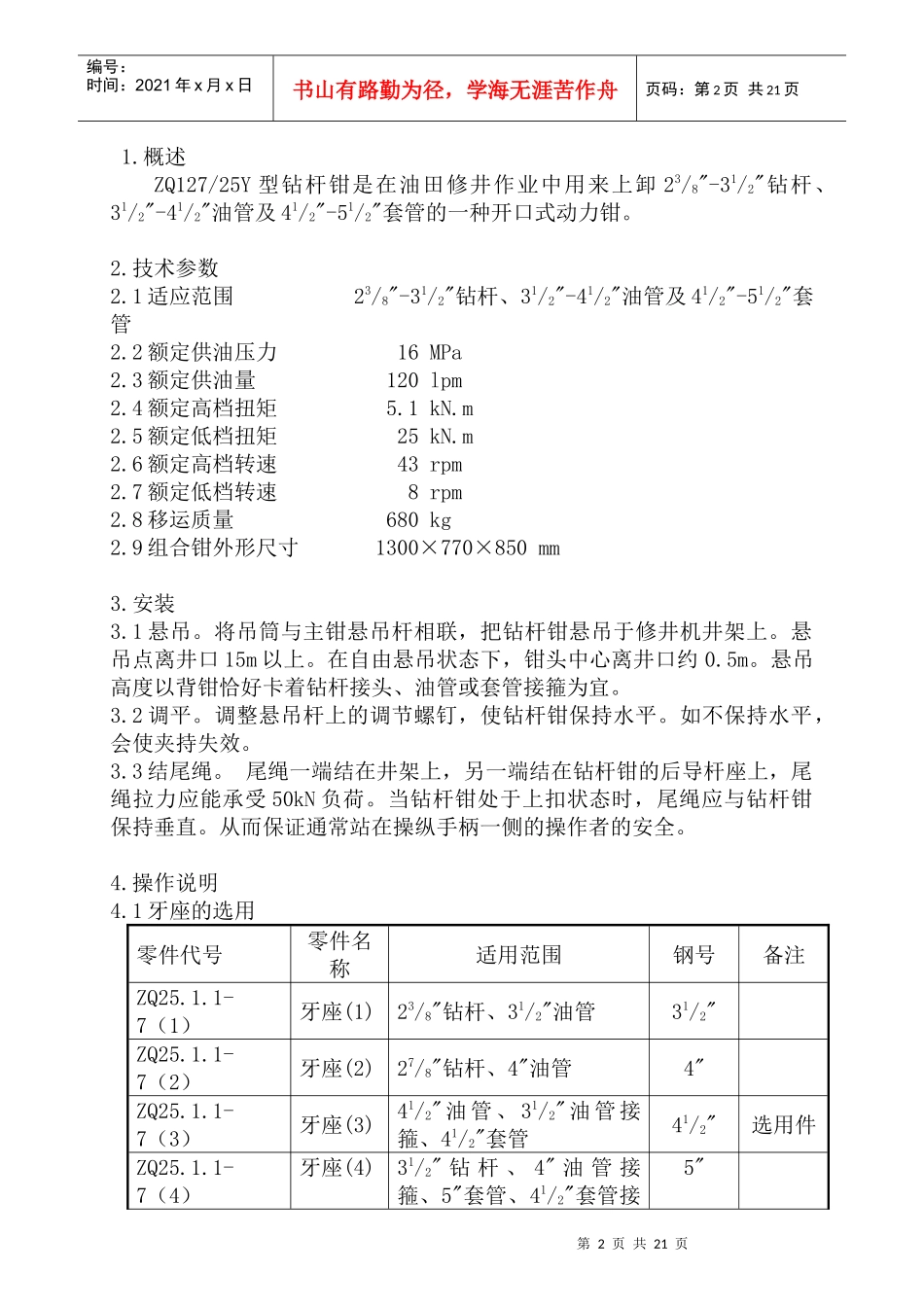

盐城特达钻采设备有限公司ZQ127/25Y型钻杆动力钳使用说明书(出口用)厂址:中国.江苏.建湖县恒济镇电话:0515-86582548传真:0515-86582386邮编:224763目录1.概述第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共21页2.技术参数3.安装4.操作说明5.维护与润滑6.常见故障及排除方法7.附图及零件明细表8.易损件明细表第2页共21页第1页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共21页1.概述ZQ127/25Y型钻杆钳是在油田修井作业中用来上卸23/8"-31/2"钻杆、31/2"-41/2"油管及41/2"-51/2"套管的一种开口式动力钳。2.技术参数2.1适应范围23/8"-31/2"钻杆、31/2"-41/2"油管及41/2"-51/2"套管2.2额定供油压力16MPa2.3额定供油量120lpm2.4额定高档扭矩5.1kN.m2.5额定低档扭矩25kN.m2.6额定高档转速43rpm2.7额定低档转速8rpm2.8移运质量680kg2.9组合钳外形尺寸1300×770×850mm3.安装3.1悬吊。将吊筒与主钳悬吊杆相联,把钻杆钳悬吊于修井机井架上。悬吊点离井口15m以上。在自由悬吊状态下,钳头中心离井口约0.5m。悬吊高度以背钳恰好卡着钻杆接头、油管或套管接箍为宜。3.2调平。调整悬吊杆上的调节螺钉,使钻杆钳保持水平。如不保持水平,会使夹持失效。3.3结尾绳。尾绳一端结在井架上,另一端结在钻杆钳的后导杆座上,尾绳拉力应能承受50kN负荷。当钻杆钳处于上扣状态时,尾绳应与钻杆钳保持垂直。从而保证通常站在操纵手柄一侧的操作者的安全。4.操作说明4.1牙座的选用零件代号零件名称适用范围钢号备注ZQ25.1.1-7(1)牙座(1)23/8"钻杆、31/2"油管31/2"ZQ25.1.1-7(2)牙座(2)27/8"钻杆、4"油管4"ZQ25.1.1-7(3)牙座(3)41/2"油管、31/2"油管接箍、41/2"套管41/2"选用件ZQ25.1.1-7(4)牙座(4)31/2"钻杆、4"油管接箍、5"套管、41/2"套管接5"第3页共21页第2页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共21页箍ZQ25.1.1-7(5)牙座(5)41/2"油管接箍、51/2"套管、5"套管接箍51/2"ZQ25.1.1-7(6)牙座(6)51/2"套管接箍61/8"选用件选用牙座以其上面的钢号和零件号为准。4.2牙块的选用零件代号零件名称适用范围钢号XYQ12.Z-01.12(2)牙块(2)23/8"-27/8"钻杆、31/2"-4/2"油管、31/2"油管接箍、41/2"套管89-114XYQ12.Z-01.12(3)牙块(3)31/2"钻杆、4"-41/2"油管接箍、5"-51/2"套管、5"-51/2"套管接箍121-156选用牙块以其上面的钢号和零件号为准。4.3卸扣时必须将导杆上销轴移至能够移到的最下端的孔中。5.维护与润滑5.1每班工作前,必须检查各紧固螺钉是否松动,如有松动必须拧紧。5.2每班工作前,必须向各传动部位注足润滑油脂。5.3每次用过后,检查钳体,如有积水或油泥赃物,必须及时清除。5.4每用完一井次,必须用柴油清洗干净,清洗后给各转动部件涂上润滑油脂。5.5不得用蒸气清洗钳子,以防各轴承失油、进水而损坏。5.6液压油温度不得超过65℃,过热会使液压系统密封失效。5.7液压油必须保持清洁,保持滤油器正常滤油。如油已脏,需及时更换。5.8液压油选用:5.8.1YC-N46低凝液压油,适用于环境温度-20℃~+40℃;5.8.2YB-N46抗磨液压油,适用于环境温度-10℃~+40℃;5.8.3YA-N46普通液压油,适用于环境温度0℃~+40℃。6.常见故障及排除方法常见故障原因排除方法钳牙打滑钳牙沟槽为坚硬杂物充填清除钳牙沟槽中的杂物钳牙过度磨损更换新钳牙第4页共21页第3页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共21页钳体不水平调平钳体(主钳和背钳)主钳或背钳钳头对不齐开口挡销不为复位旋钮轴包容扳转复位旋钮再复位主钳卡紧正常背钳打滑背钳颚板架转向与主钳转向相反调换背钳两胶管位置7.附图及零件明细表7.1总图及零件明细表第5页共21页第4页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共21页序号采购代号零件代号零件名称及规格数量1ZQ25-1ZQ25.1主钳12ZQ25-2ZQ25.2背钳13ZQ25-3ZQ25.3前导杆总成24ZQ25-4ZQ25.4后导杆总成1第6页共21页第5页共21页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页...
