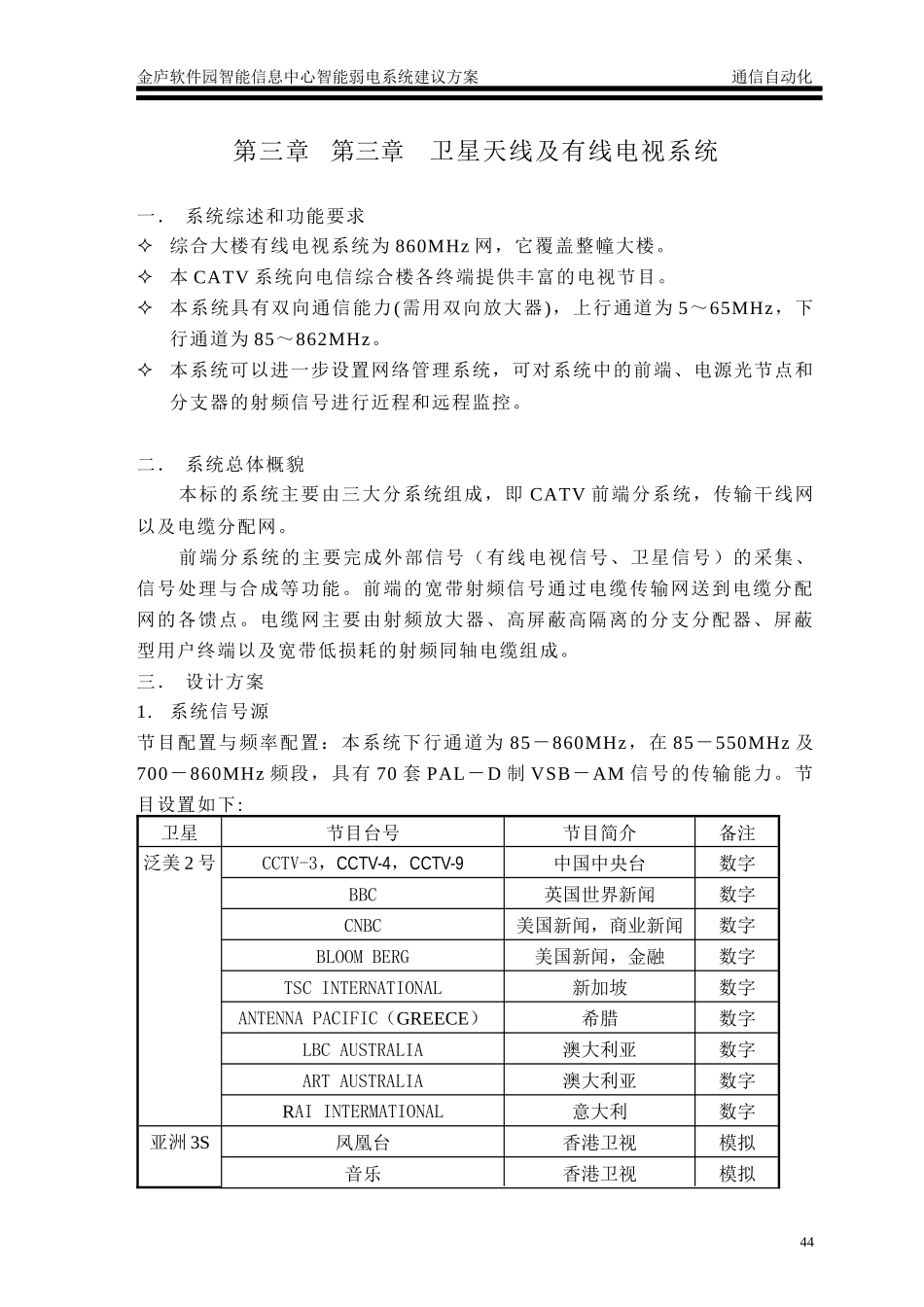

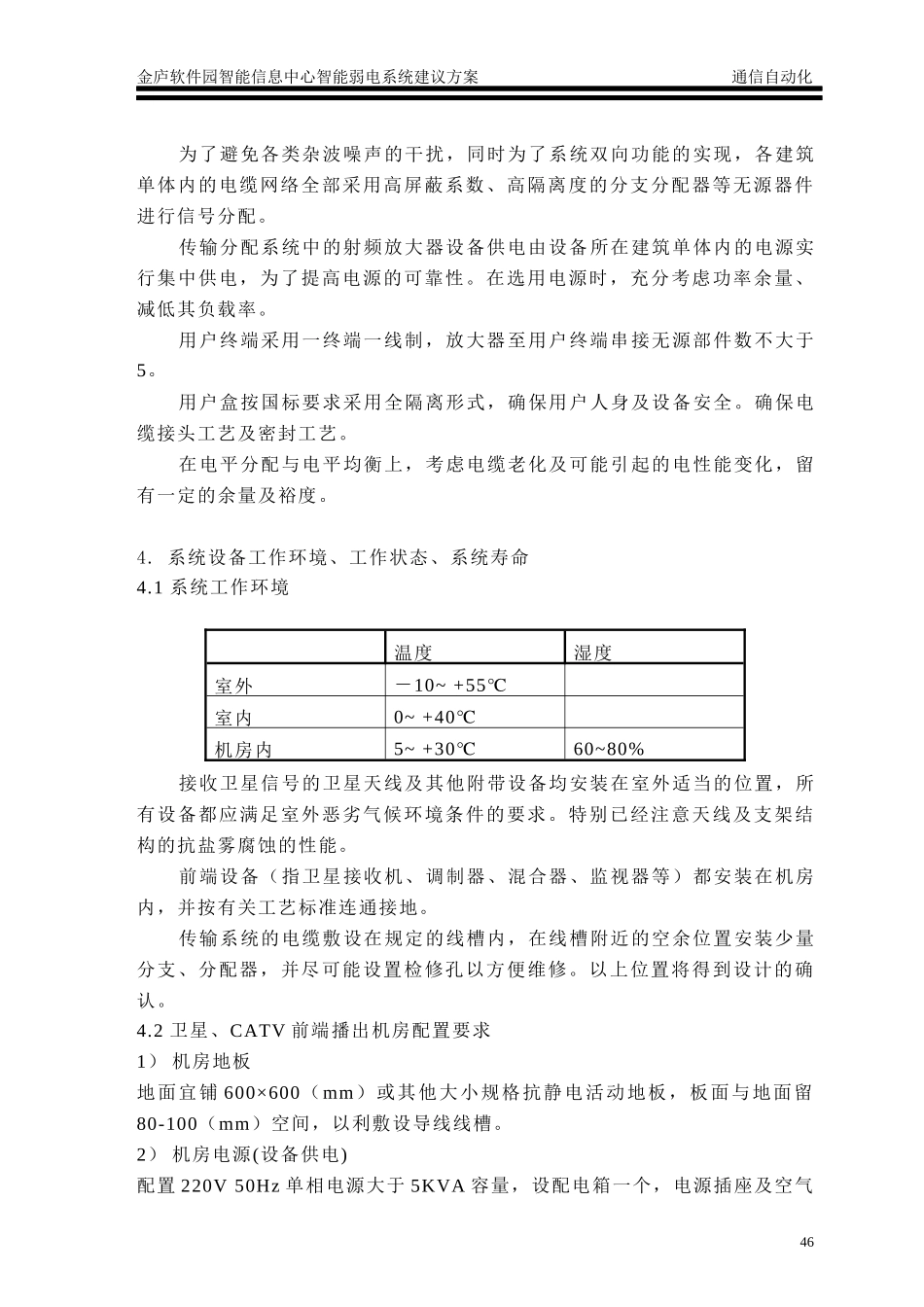

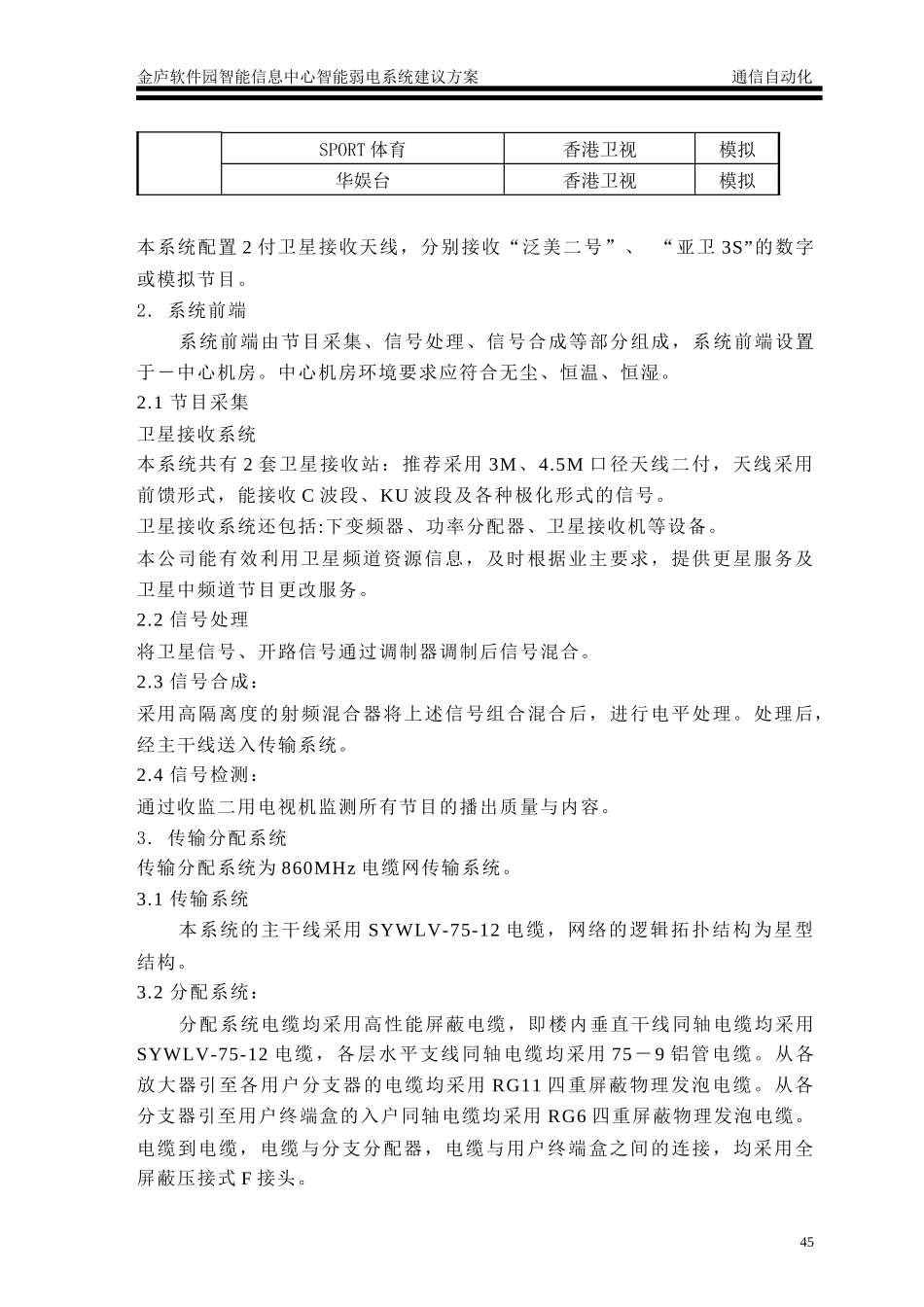

金庐软件园智能信息中心智能弱电系统建议方案通信自动化第三章第三章卫星天线及有线电视系统一．系统综述和功能要求综合大楼有线电视系统为860MHz网，它覆盖整幢大楼。本CATV系统向电信综合楼各终端提供丰富的电视节目。本系统具有双向通信能力(需用双向放大器)，上行通道为5～65MHz，下行通道为85～862MHz。本系统可以进一步设置网络管理系统，可对系统中的前端、电源光节点和分支器的射频信号进行近程和远程监控。二．系统总体概貌本标的系统主要由三大分系统组成，即CATV前端分系统，传输干线网以及电缆分配网。前端分系统的主要完成外部信号（有线电视信号、卫星信号）的采集、信号处理与合成等功能。前端的宽带射频信号通过电缆传输网送到电缆分配网的各馈点。电缆网主要由射频放大器、高屏蔽高隔离的分支分配器、屏蔽型用户终端以及宽带低损耗的射频同轴电缆组成。三．设计方案1.系统信号源节目配置与频率配置：本系统下行通道为85－860MHz，在85－550MHz及700－860MHz频段，具有70套PAL－D制VSB－AM信号的传输能力。节目设置如下:卫星节目台号节目简介备注泛美2号CCTV-3，CCTV-4，CCTV-9中国中央台数字BBC英国世界新闻数字CNBC美国新闻，商业新闻数字BLOOMBERG美国新闻，金融数字TSCINTERNATIONAL新加坡数字ANTENNAPACIFIC（GREECE）希腊数字LBCAUSTRALIA澳大利亚数字ARTAUSTRALIA澳大利亚数字RAIINTERMATIONAL意大利数字亚洲3S凤凰台香港卫视模拟音乐香港卫视模拟44金庐软件园智能信息中心智能弱电系统建议方案通信自动化SPORT体育香港卫视模拟华娱台香港卫视模拟本系统配置2付卫星接收天线，分别接收“泛美二号”、“亚卫3S”的数字或模拟节目。2.系统前端系统前端由节目采集、信号处理、信号合成等部分组成，系统前端设置于－中心机房。中心机房环境要求应符合无尘、恒温、恒湿。2.1节目采集卫星接收系统本系统共有2套卫星接收站：推荐采用3M、4.5M口径天线二付，天线采用前馈形式，能接收C波段、KU波段及各种极化形式的信号。卫星接收系统还包括:下变频器、功率分配器、卫星接收机等设备。本公司能有效利用卫星频道资源信息，及时根据业主要求，提供更星服务及卫星中频道节目更改服务。2.2信号处理将卫星信号、开路信号通过调制器调制后信号混合。2.3信号合成：采用高隔离度的射频混合器将上述信号组合混合后，进行电平处理。处理后，经主干线送入传输系统。2.4信号检测：通过收监二用电视机监测所有节目的播出质量与内容。3.传输分配系统传输分配系统为860MHz电缆网传输系统。3.1传输系统本系统的主干线采用SYWLV-75-12电缆，网络的逻辑拓扑结构为星型结构。3.2分配系统：分配系统电缆均采用高性能屏蔽电缆，即楼内垂直干线同轴电缆均采用SYWLV-75-12电缆，各层水平支线同轴电缆均采用75－9铝管电缆。从各放大器引至各用户分支器的电缆均采用RG11四重屏蔽物理发泡电缆。从各分支器引至用户终端盒的入户同轴电缆均采用RG6四重屏蔽物理发泡电缆。电缆到电缆，电缆与分支分配器，电缆与用户终端盒之间的连接，均采用全屏蔽压接式F接头。45金庐软件园智能信息中心智能弱电系统建议方案通信自动化为了避免各类杂波噪声的干扰，同时为了系统双向功能的实现，各建筑单体内的电缆网络全部采用高屏蔽系数、高隔离度的分支分配器等无源器件进行信号分配。传输分配系统中的射频放大器设备供电由设备所在建筑单体内的电源实行集中供电，为了提高电源的可靠性。在选用电源时，充分考虑功率余量、减低其负载率。用户终端采用一终端一线制，放大器至用户终端串接无源部件数不大于5。用户盒按国标要求采用全隔离形式，确保用户人身及设备安全。确保电缆接头工艺及密封工艺。在电平分配与电平均衡上，考虑电缆老化及可能引起的电性能变化，留有一定的余量及裕度。4.系统设备工作环境、工作状态、系统寿命4.1系统工作环境温度湿度室外－10~+55℃室内0~+40℃机房内5~+30℃60~80%接收卫星信号的卫星天线及其他附带设备均安装在室外适当的位置，所有设备都应满足室外恶劣气候环境条件的要求。特别已经注意天线及支架结构的抗盐雾腐蚀的性能。前端设备（指卫星接收机、调制器、混合器...
