实训 数据库建模工具的使用XXXX0215(商品进销存系统)VIP免费

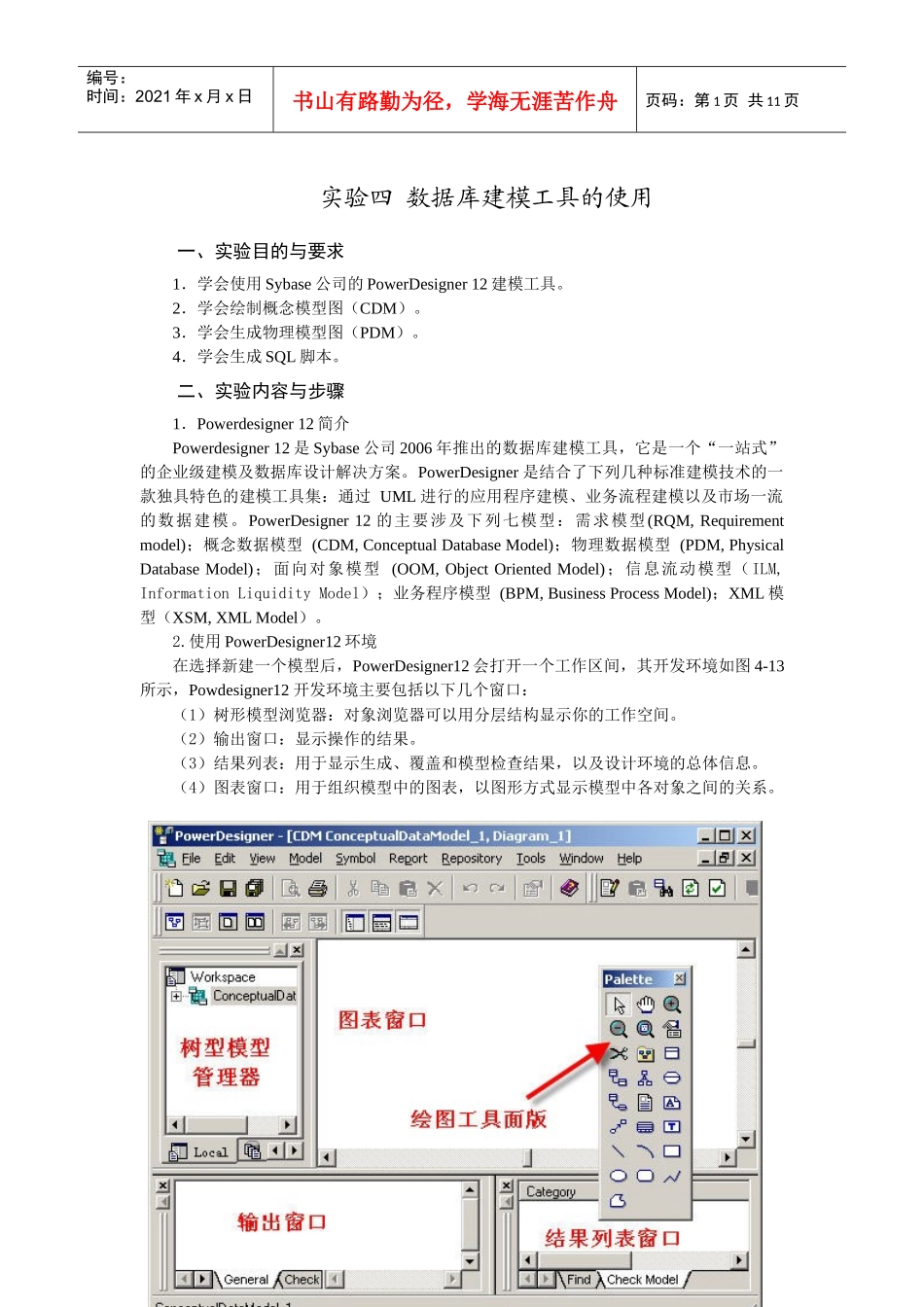

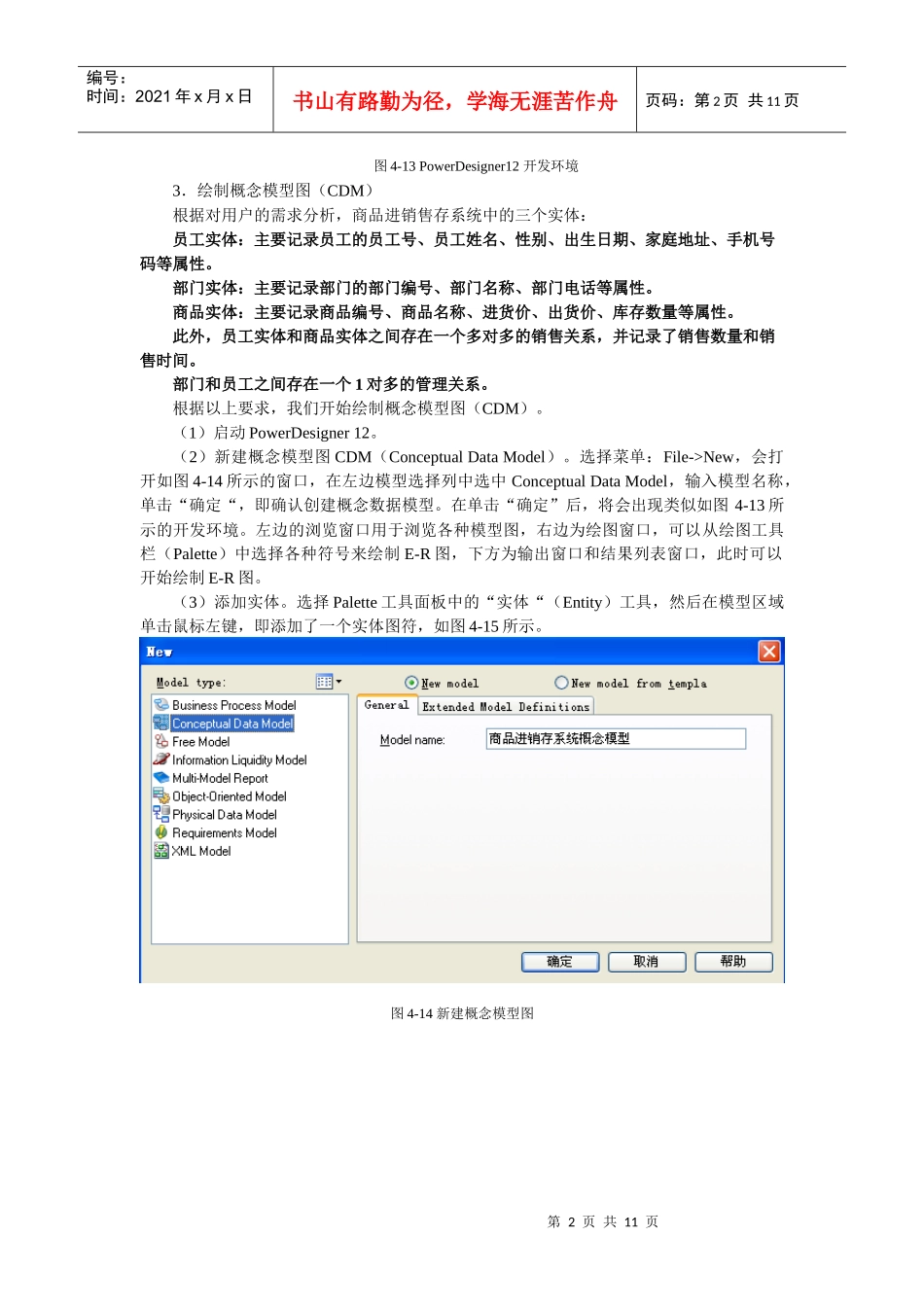

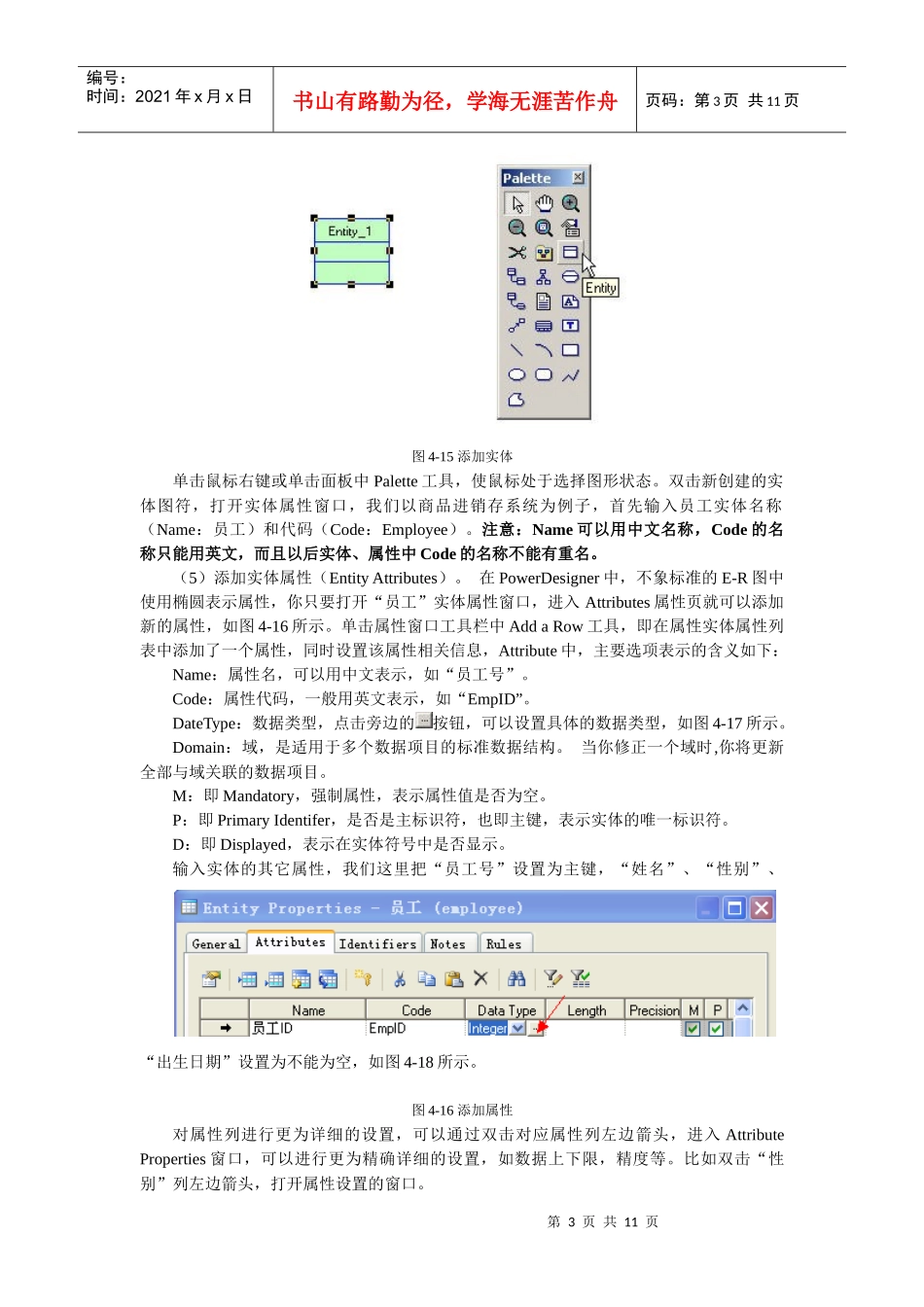

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页实验四数据库建模工具的使用一、实验目的与要求1．学会使用Sybase公司的PowerDesigner12建模工具。2．学会绘制概念模型图（CDM）。3．学会生成物理模型图（PDM）。4．学会生成SQL脚本。二、实验内容与步骤1．Powerdesigner12简介Powerdesigner12是Sybase公司2006年推出的数据库建模工具，它是一个“一站式”的企业级建模及数据库设计解决方案。PowerDesigner是结合了下列几种标准建模技术的一款独具特色的建模工具集：通过UML进行的应用程序建模、业务流程建模以及市场一流的数据建模。PowerDesigner12的主要涉及下列七模型：需求模型(RQM,Requirementmodel)；概念数据模型(CDM,ConceptualDatabaseModel)；物理数据模型(PDM,PhysicalDatabaseModel)；面向对象模型(OOM,ObjectOrientedModel)；信息流动模型（ILM,InformationLiquidityModel）；业务程序模型(BPM,BusinessProcessModel)；XML模型（XSM,XMLModel）。2.使用PowerDesigner12环境在选择新建一个模型后，PowerDesigner12会打开一个工作区间，其开发环境如图4-13所示，Powdesigner12开发环境主要包括以下几个窗口：（1）树形模型浏览器：对象浏览器可以用分层结构显示你的工作空间。（2）输出窗口：显示操作的结果。（3）结果列表：用于显示生成、覆盖和模型检查结果，以及设计环境的总体信息。（4）图表窗口：用于组织模型中的图表，以图形方式显示模型中各对象之间的关系。第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页图4-13PowerDesigner12开发环境3．绘制概念模型图（CDM）根据对用户的需求分析，商品进销售存系统中的三个实体：员工实体：主要记录员工的员工号、员工姓名、性别、出生日期、家庭地址、手机号码等属性。部门实体：主要记录部门的部门编号、部门名称、部门电话等属性。商品实体：主要记录商品编号、商品名称、进货价、出货价、库存数量等属性。此外，员工实体和商品实体之间存在一个多对多的销售关系，并记录了销售数量和销售时间。部门和员工之间存在一个1对多的管理关系。根据以上要求，我们开始绘制概念模型图（CDM）。（1）启动PowerDesigner12。（2）新建概念模型图CDM（ConceptualDataModel）。选择菜单：File->New，会打开如图4-14所示的窗口，在左边模型选择列中选中ConceptualDataModel，输入模型名称，单击“确定“，即确认创建概念数据模型。在单击“确定”后，将会出现类似如图4-13所示的开发环境。左边的浏览窗口用于浏览各种模型图，右边为绘图窗口，可以从绘图工具栏（Palette）中选择各种符号来绘制E-R图，下方为输出窗口和结果列表窗口，此时可以开始绘制E-R图。（3）添加实体。选择Palette工具面板中的“实体“（Entity）工具，然后在模型区域单击鼠标左键，即添加了一个实体图符，如图4-15所示。图4-14新建概念模型图第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页图4-15添加实体单击鼠标右键或单击面板中Palette工具，使鼠标处于选择图形状态。双击新创建的实体图符，打开实体属性窗口，我们以商品进销存系统为例子，首先输入员工实体名称（Name：员工）和代码（Code：Employee）。注意：Name可以用中文名称，Code的名称只能用英文，而且以后实体、属性中Code的名称不能有重名。（5）添加实体属性（EntityAttributes）。在PowerDesigner中，不象标准的E-R图中使用椭圆表示属性，你只要打开“员工”实体属性窗口，进入Attributes属性页就可以添加新的属性，如图4-16所示。单击属性窗口工具栏中AddaRow工具，即在属性实体属性列表中添加了一个属性，同时设置该属性相关信息，Attribute中，主要选项表示的含义如下：Name：属性名，可以用中文表示，如“员工号”。Code：属性代码，一般用英文表示，如“EmpID”。DateType：数据类型，点击旁边的按钮，可以设置具体的数据类型，如图4-17所示。Domain：域，是适用于多个数据项目的标准数据结构。当你修正一个域时,你将更新全部与域关联的数据...
