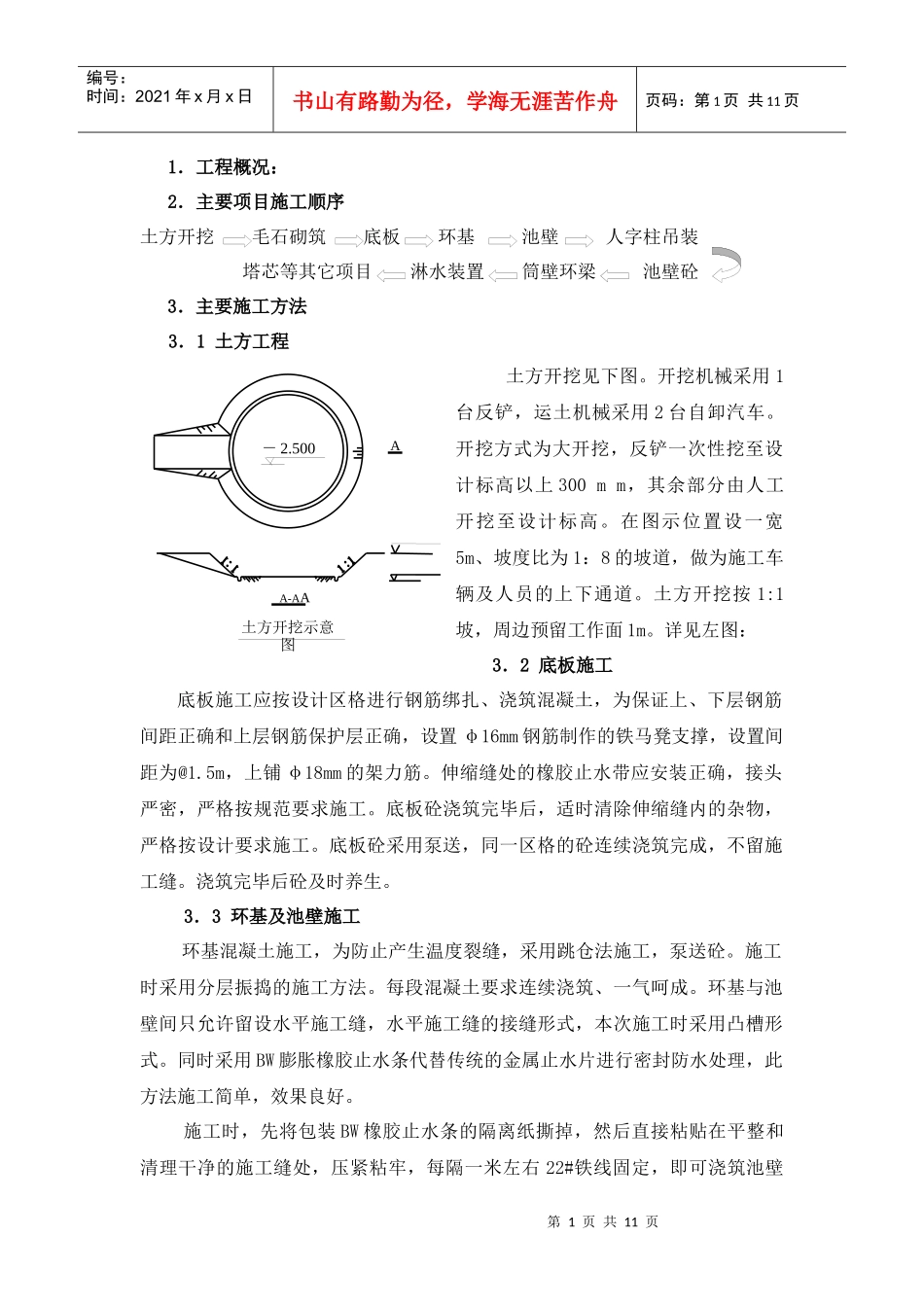

第1页共11页土方开挖示意图－10.000－2.500AA-AA编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页1．工程概况：2．主要项目施工顺序土方开挖毛石砌筑底板环基池壁人字柱吊装塔芯等其它项目淋水装置筒壁环梁池壁砼3．主要施工方法3．1土方工程土方开挖见下图。开挖机械采用1台反铲，运土机械采用2台自卸汽车。开挖方式为大开挖，反铲一次性挖至设计标高以上300mm，其余部分由人工开挖至设计标高。在图示位置设一宽5m、坡度比为1：8的坡道，做为施工车辆及人员的上下通道。土方开挖按1:1坡，周边预留工作面1m。详见左图：3．2底板施工底板施工应按设计区格进行钢筋绑扎、浇筑混凝土，为保证上、下层钢筋间距正确和上层钢筋保护层正确，设置φ16mm钢筋制作的铁马凳支撑，设置间距为@1.5m，上铺φ18mm的架力筋。伸缩缝处的橡胶止水带应安装正确，接头严密，严格按规范要求施工。底板砼浇筑完毕后，适时清除伸缩缝内的杂物，严格按设计要求施工。底板砼采用泵送，同一区格的砼连续浇筑完成，不留施工缝。浇筑完毕后砼及时养生。3．3环基及池壁施工环基混凝土施工，为防止产生温度裂缝，采用跳仓法施工，泵送砼。施工时采用分层振捣的施工方法。每段混凝土要求连续浇筑、一气呵成。环基与池壁间只允许留设水平施工缝，水平施工缝的接缝形式，本次施工时采用凸槽形式。同时采用BW膨胀橡胶止水条代替传统的金属止水片进行密封防水处理，此方法施工简单，效果良好。施工时，先将包装BW橡胶止水条的隔离纸撕掉，然后直接粘贴在平整和清理干净的施工缝处，压紧粘牢，每隔一米左右22#铁线固定，即可浇筑池壁第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页混凝土。在施工缝上浇筑混凝土前，应将施工缝处的混凝土表面凿毛，清除浮粒和杂物，用水冲洗干净，保持湿润，再铺一层20～25mm厚与原混凝土配合比相同的水泥砂浆。水池池壁钢筋绑扎需绑剪刀撑，保证钢筋骨架整体刚度，防止倾倒，模板采用大模板，内设横挡、外设门字架支撑控制壁厚，保证池壁混凝土外表工艺良好。混凝土采用泵送。3．4人字柱预制人字柱施工采用预制吊装方法。预制采用定形钢胎模铺贴薄硬塑板。测量人员首先对地面抄平，并保证密实不下沉，将枕木按800mm间距铺于地面上，然后将底模置于枕木上，找平后固定，钢筋现场绑扎，主筋焊接采用坡口焊。为保证人字柱主筋间距、防止扭曲，每根柱筋内放2—3个Φ12钢筋固定支架环。注意：人字柱内的避雷线不可遗漏，避雷线针应做好标记。模板必须清理干净，无锈无水泥浆后涂均脱模剂，放置垫块，再放进绑扎好的钢筋，最后安装上模，端口堵紧堵严，以防漏浆。端口堵板要按立筋间距留设长槽。砼运输采用砼搅拌运输车，人工浇筑、机械振捣。为防止人字柱表面出现过多气泡，砼浇筑采用分层浇注，最上层分两次振捣，在砼初凝前进行，以便彻底排气。初凝后拆除上模将砼表面压光，保证收口处细腻。及时覆盖塑料布养护一周。底模应在砼强度达75%以上时方可拆除，用吊车将柱从底模中轻轻吊出，放在事先准备好的垫木上。预制好的人字柱堆放最多堆放三层，层间用100mm*100mm木方垫起。3．5人字柱吊装人字柱采用双根吊装的施工方法，吊装机械采用16t汽车吊。每对柱子上下各设一根工具式支撑，支撑两端分别与人字柱端部用钢卡卡牢，注意两根柱子的夹角必须准确，并且每对人字柱均设置一榀独立的钢架支撑。吊装前测量人员定出环基和人字柱中心交点、人字柱的中心投影线、支撑钢架两个底角的位置，同时测出人字柱底根埋件标高的误差。吊装时，利用吊车将一对人字柱吊装就位，并将人字柱底部的槽钢与环基上的埋件焊接。利用激光经纬仪，调整支撑钢架和人字柱的角度，使激光点对准柱子上部十字线后，焊工及时将支第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页撑焊接在底板预埋件上。依此类推完成整个塔的人字柱吊装。3．6环梁施工1）施工顺序：测量给出钢排架底脚环向中心线钢排架搭设铺环梁及底模铺跳板、安栏杆组装环向钢梁及上横梁测量放线钢筋绑扎安装内外翻模模板系统...
