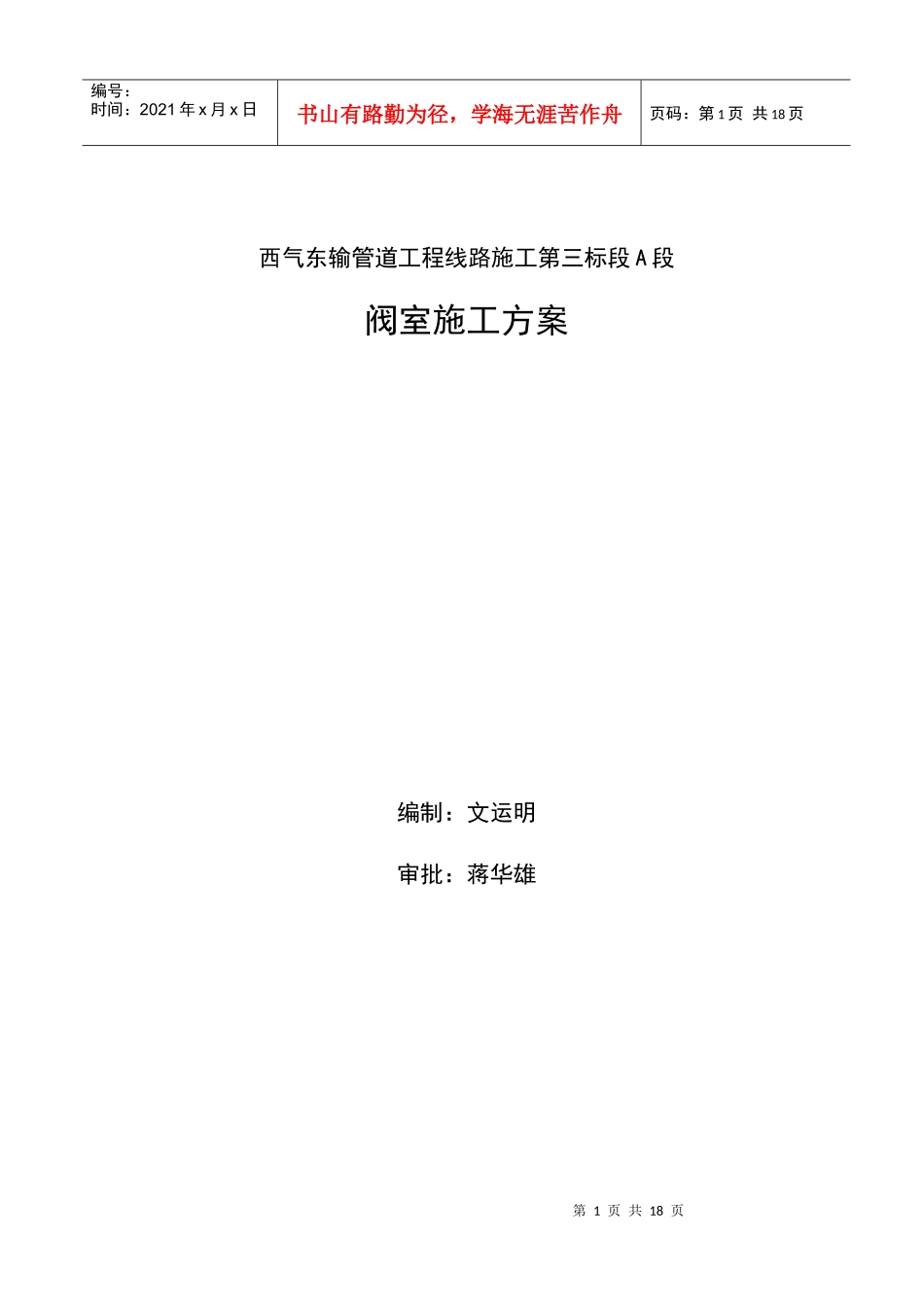

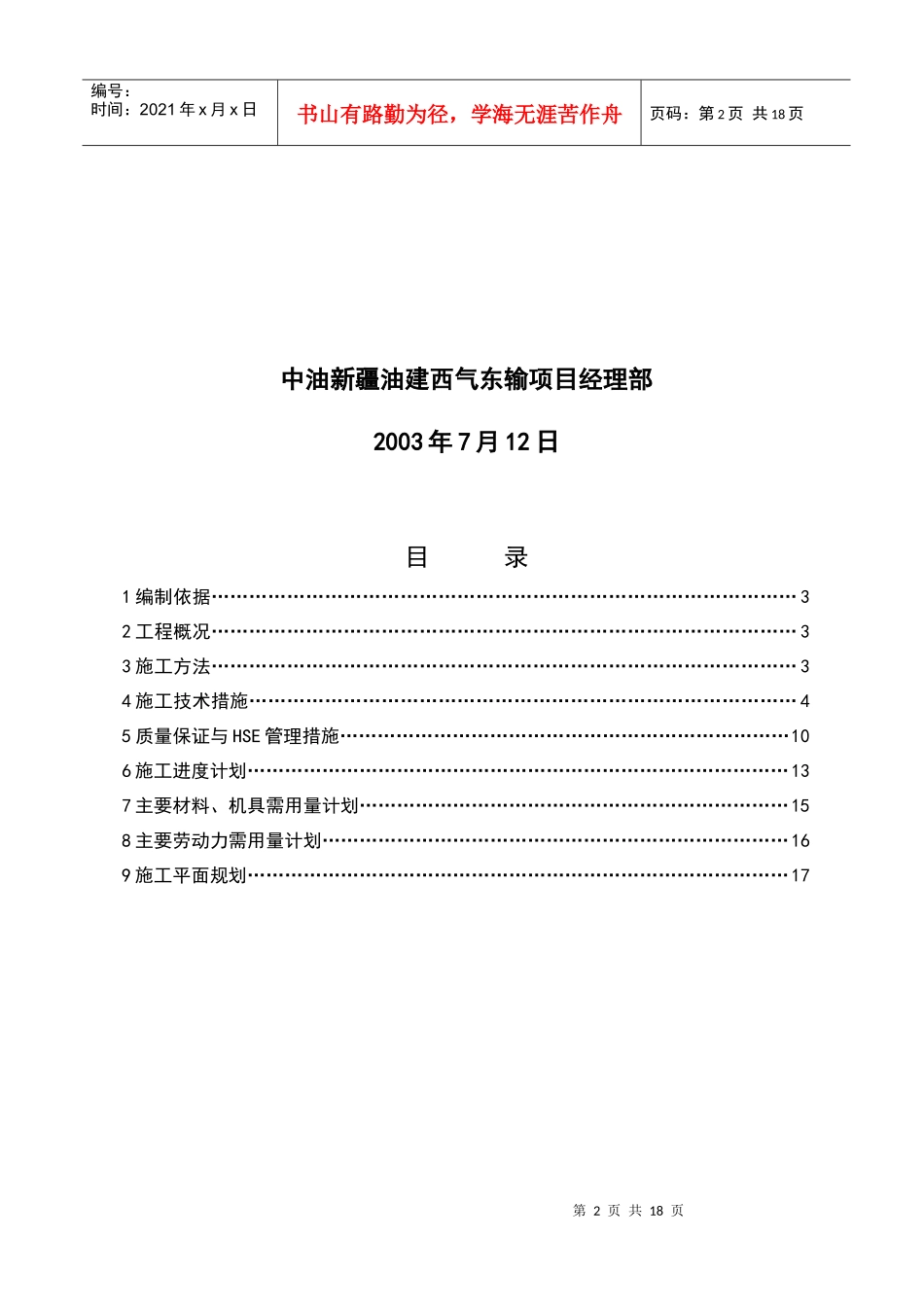

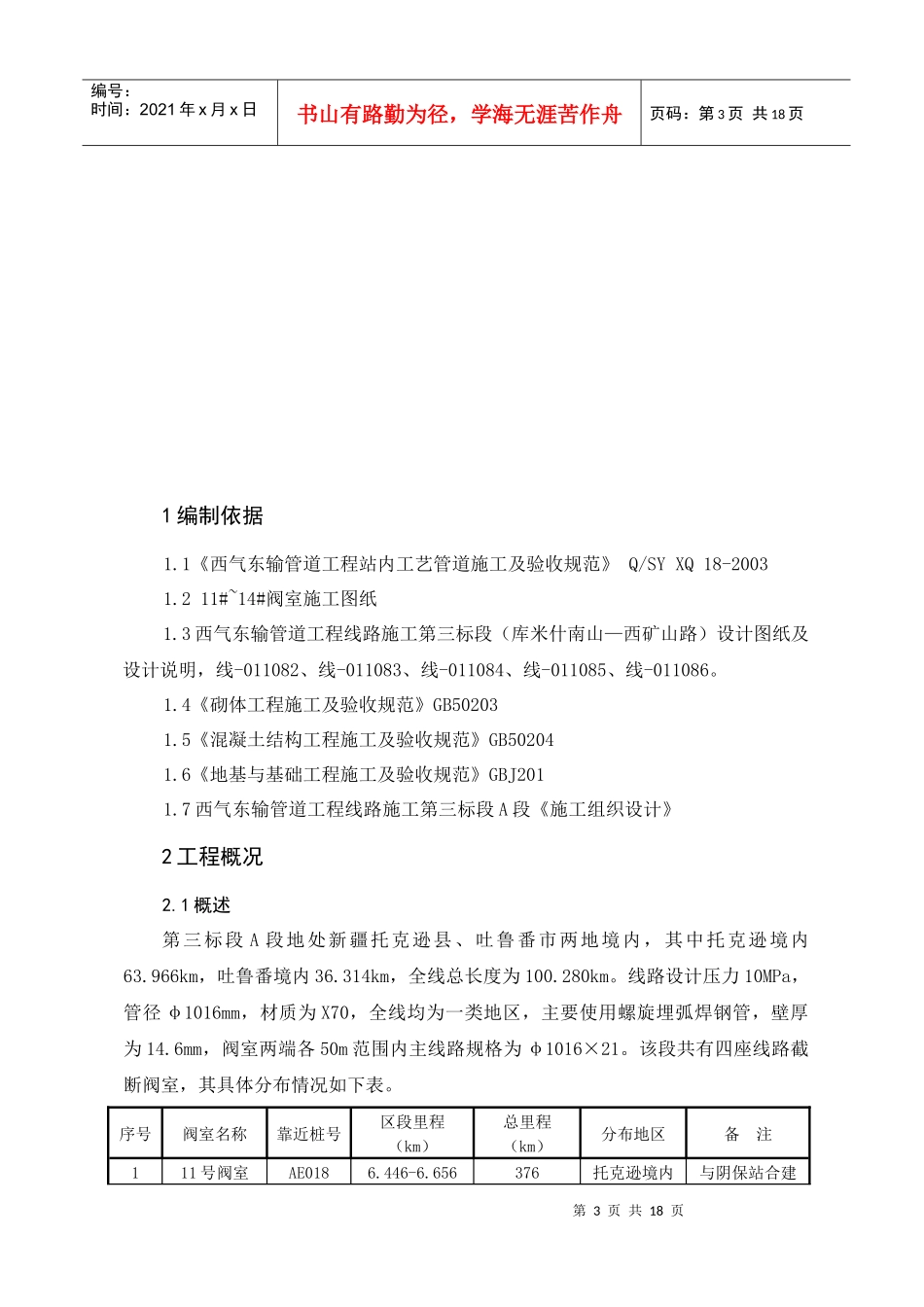

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页西气东输管道工程线路施工第三标段A段阀室施工方案编制：文运明审批：蒋华雄第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页中油新疆油建西气东输项目经理部2003年7月12日目录1编制依据…………………………………………………………………………………32工程概况…………………………………………………………………………………33施工方法…………………………………………………………………………………34施工技术措施……………………………………………………………………………45质量保证与HSE管理措施………………………………………………………………106施工进度计划……………………………………………………………………………137主要材料、机具需用量计划……………………………………………………………158主要劳动力需用量计划…………………………………………………………………169施工平面规划……………………………………………………………………………17第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页1编制依据1.1《西气东输管道工程站内工艺管道施工及验收规范》Q/SYXQ18-20031.211#~14#阀室施工图纸1.3西气东输管道工程线路施工第三标段（库米什南山—西矿山路）设计图纸及设计说明，线-011082、线-011083、线-011084、线-011085、线-011086。1.4《砌体工程施工及验收规范》GB502031.5《混凝土结构工程施工及验收规范》GB502041.6《地基与基础工程施工及验收规范》GBJ2011.7西气东输管道工程线路施工第三标段A段《施工组织设计》2工程概况2.1概述第三标段A段地处新疆托克逊县、吐鲁番市两地境内，其中托克逊境内63.966km，吐鲁番境内36.314km，全线总长度为100.280km。线路设计压力10MPa，管径φ1016mm，材质为X70，全线均为一类地区，主要使用螺旋埋弧焊钢管，壁厚为14.6mm，阀室两端各50m范围内主线路规格为φ1016×21。该段共有四座线路截断阀室，其具体分布情况如下表。序号阀室名称靠近桩号区段里程（km）总里程（km）分布地区备注111号阀室AE0186.446-6.656376托克逊境内与阴保站合建第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页212号阀室AE04434.269-34.369403.5托克逊境内313号阀室AF0010.680-0.780433.5吐鲁番境内414号阀室AF02530.023-30.123464.5吐鲁番境内2.2水文气候情况本段线路所处区域气候属暖温带大陆性干燥气候，降水稀少，气候干燥，冬冷夏热，昼夜温差大，具有春旱夏洪秋凉冬缺水的特点；全年盛行东北风，风沙较多；地下水埋深一般大于3.0m，未见地表水。2.3交通运输及社会依托情况本段管线的物资中转站为大河沿火车站，可利用的国道有314、312国道，在库米什到AE001桩点处有一条砂石路，管线在AE061——AF029段与库鄯线伴行路并行；管线除在AE022附近有一农场及AE014离库米什较近外，其余地段均为无人区，水源奇缺、自然环境恶劣，社会依托条件极差。3施工方法3.1阀室施工应遵循：先土建、后工艺；先地下、后地上的施工原则。3.2施工流程图设计现场交桩内部图纸会审设计施工图交底测量放线施工场地规划平整水泥、砂石料、钢筋等材料准备土建基坑开挖设置排水设施水泥、砂石料、钢筋等材料送检土建基础及阀门支座施工第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页4施工技术措施4.1一般要求4.1.1阀室土建基础工程施工前，应先进行阀门和设备基础的施工，以确保工艺工程按期施工。各个专业施工应相互配合、有序进行，避免返工、误工。4.1.2阀室的位置应根据设计交桩时给定的具体位置，按照设计平面图测量放线，准确确定各基础、管沟定位尺寸、标高。4.1.3土建施工应符合设计要求和国家现行建筑工程施工及验收规范的有关规定。4.1.4土建施工中应对已安装的阀门、管件、管道采用毛毡或橡皮板包敷和搭设跳板的方法。予以保护，严禁砖、石...
