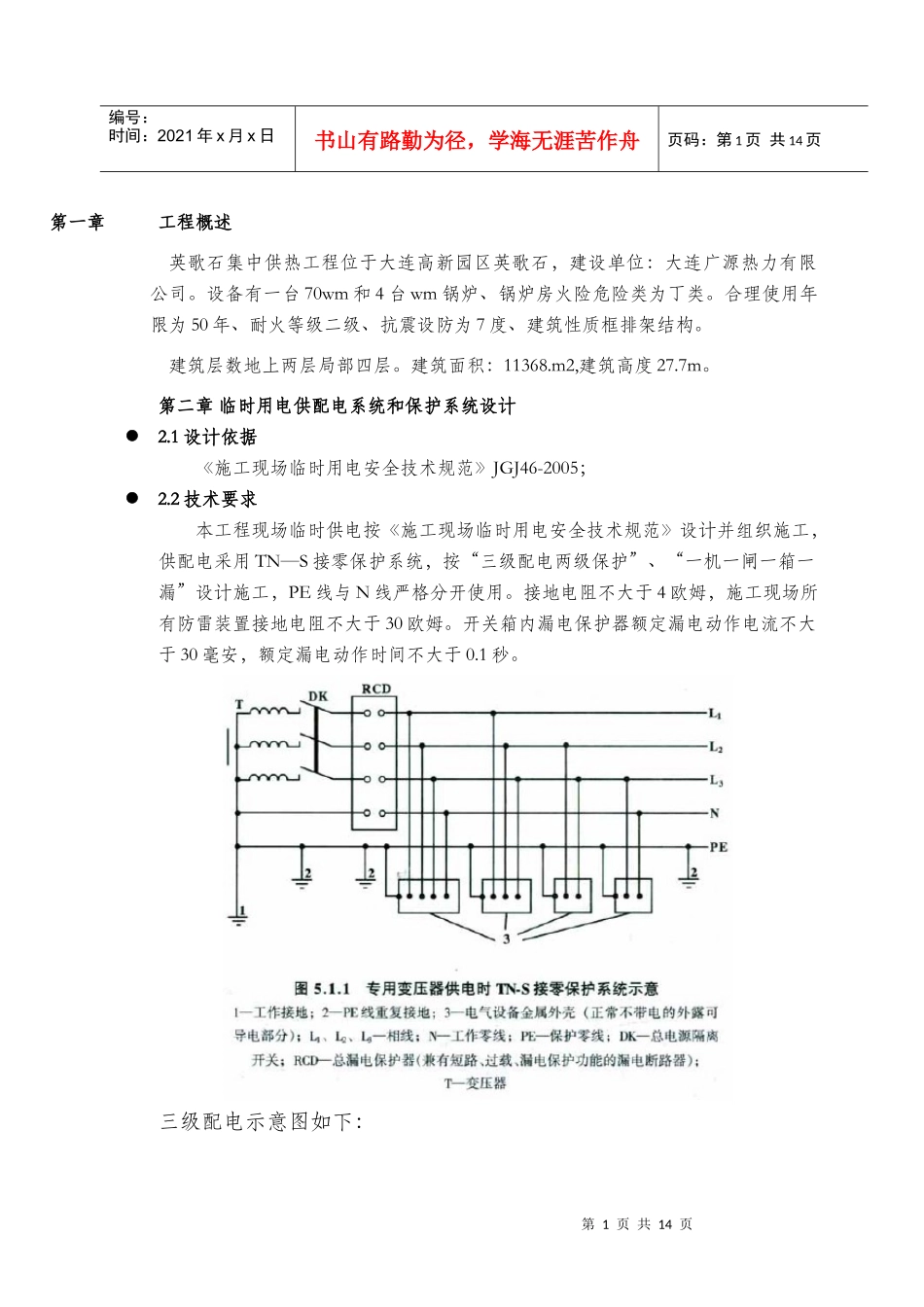

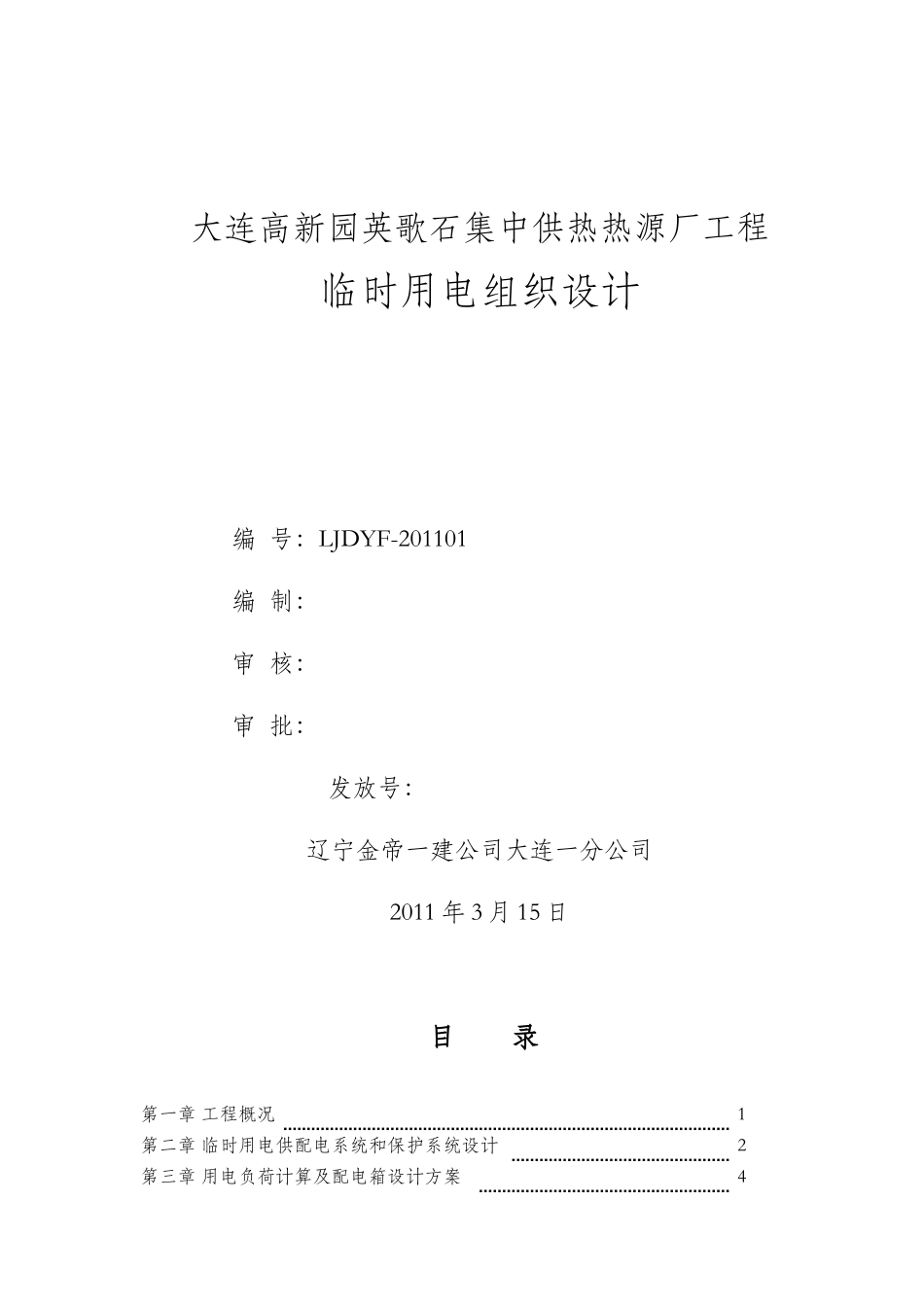

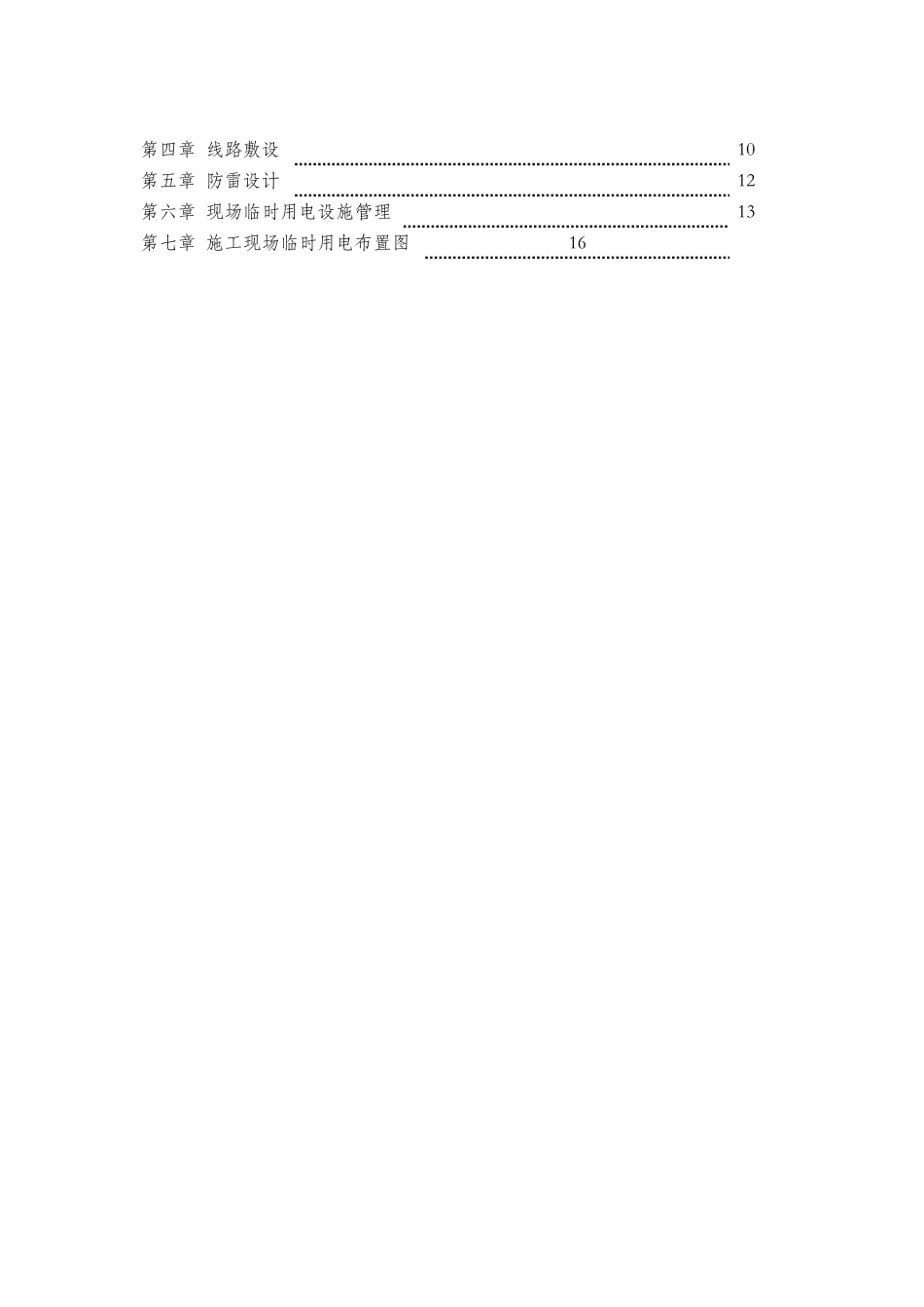

大连高新园英歌石集中供热热源厂工程临时用电组织设计编号：LJDYF-201101编制：审核：审批：发放号：辽宁金帝一建公司大连一分公司2011年3月15日目录第一章工程概况1第二章临时用电供配电系统和保护系统设计2第三章用电负荷计算及配电箱设计方案4第四章线路敷设10第五章防雷设计12第六章现场临时用电设施管理13第七章施工现场临时用电布置图16第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页第一章工程概述英歌石集中供热工程位于大连高新园区英歌石，建设单位：大连广源热力有限公司。设备有一台70wm和4台wm锅炉、锅炉房火险危险类为丁类。合理使用年限为50年、耐火等级二级、抗震设防为7度、建筑性质框排架结构。建筑层数地上两层局部四层。建筑面积：11368.m2,建筑高度27.7m。第二章临时用电供配电系统和保护系统设计2.1设计依据《施工现场临时用电安全技术规范》JGJ46-2005；2.2技术要求本工程现场临时供电按《施工现场临时用电安全技术规范》设计并组织施工，供配电采用TN—S接零保护系统，按“三级配电两级保护”、“一机一闸一箱一漏”设计施工，PE线与N线严格分开使用。接地电阻不大于4欧姆，施工现场所有防雷装置接地电阻不大于30欧姆。开关箱内漏电保护器额定漏电动作电流不大于30毫安，额定漏电动作时间不大于0.1秒。三级配电示意图如下：第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页三级配电示意图2.2.1系统说明所有用于临时用电设施的材料及元器件必须为合格品，出厂证件齐全，并经过检测合格。2.2.2配电箱要求①现场内配电总箱、分配电箱及开关箱均为安检站备案的标准铁制配电箱。箱内隔离开关、漏电保护器要与负荷功率、容量相匹配（一般为用电电流的1.5倍）。②总配电箱及开关箱内设置漏电保护器。（漏电保护器额定漏电动作电流应大于30毫安，开关厢漏电动作时间不大于0.1秒，总配电箱内额定漏电动作时间应大于0.1秒，但其额定漏电动作电流与额定动作漏电时间的乘积不应大于30mA.s）③箱内开关间距100A以下不小于30mm，150A以上不小于50mm。④分配电箱设在负荷中心区域，回路数量按设备开关箱数量而定，一个用电分区一般设置一台分电箱，分配电箱距开关箱不大于30m，对于现场设备要求设独立开关箱（开关箱距设备在3m以内）。⑤配电箱、开关箱应装设端正、牢固。固定式开关箱的中心距地的垂直距离应为1.4-1.6m;移动式配电箱、开关箱应装设在坚固、稳定的支架上,其中心与地面的垂直距离为0.8-1.6m。2.2.3电缆敷设与接地要求现场敷设电缆采用铜芯橡皮绝缘电缆，根据现场实际，采用树干式与放射式相结合的配电方式。本工程利用建筑物基础中的自然接地体自然接地线作为接地装置，同时注意如下事项：总配电箱分配电箱开关箱第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页1、接地体与接地线连接可靠。2、接地线连接处如焊接，当采用搭接焊接时，对于扁钢其搭接长度为宽度的3倍。3、接地装置各部分之间均保证电气连接，位于潮湿和有腐蚀介质场所的连接处应采取可靠的防潮、防腐措施。4、接地装置应满足短路情况下热稳定要求。5、TN—S系统中的保护零线必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处或者末端处做重复接地；6、每一处接地装置的接地线用两根及以上的导体，在不同点与接地体做电气连接；7、垂直接地体使用角钢、钢管或光面圆钢。第三章用电负荷计算及配电箱设计方案根据现场用电情况计算用电设备、供电电源的容量。设计及选择导线截面及整个配电系统（配电房、配电箱、开关箱）以及配电线路。施工现场有许多用电设备，如塔吊、混凝土输送泵、振捣器、木工加工器械以及水泵、电焊机、照明器械等，但本工程用电高峰期将出现在地下室施工阶段，故以该阶段为基准进行施工用电负荷计算。3.1总用电量计算序号机械名称型号规格数量功率(KW)合计(KW)1塔吊QTZ315226.452.82砼输送泵HBT60C140403高架提升机SSD80A211224砼搅拌机JZC750215305砂浆搅拌机250L2486砼布料机HG1511122第4页共14页...
