合肥市有线电视设施设计导则合肥市有线电视设施设计导则一、总则1．1为加强我市住宅小区、居住及公共建筑有线电视设施的建设和管理，满足有线电视的配套使用与发展需求，美化城市和住宅环境，根据国家广播电影电视总局、建设部《关于加强有线广播电视设施建设管理，确保有线广播电视安全传输的通知》（广发技字〔2002〕429号）、《合肥市有线电视与建设工程同步建设暂行规定》（市政府第43号令）和合肥市委《关于全面推进我市有线电视数字化整体转换工作的通知》（合办〔2006〕44号）的要求，制定本导则
1．2本《导则》适用于我市新建、改建和扩建的住宅小区、居住及公共建筑有线电视设施的设计、审图和建设管理
1．3有线电视设施规划要纳入项目总体规划，施工图设计文件中必须包括完整的有线电视设施的设计内容，并与建筑主体工程同时施工

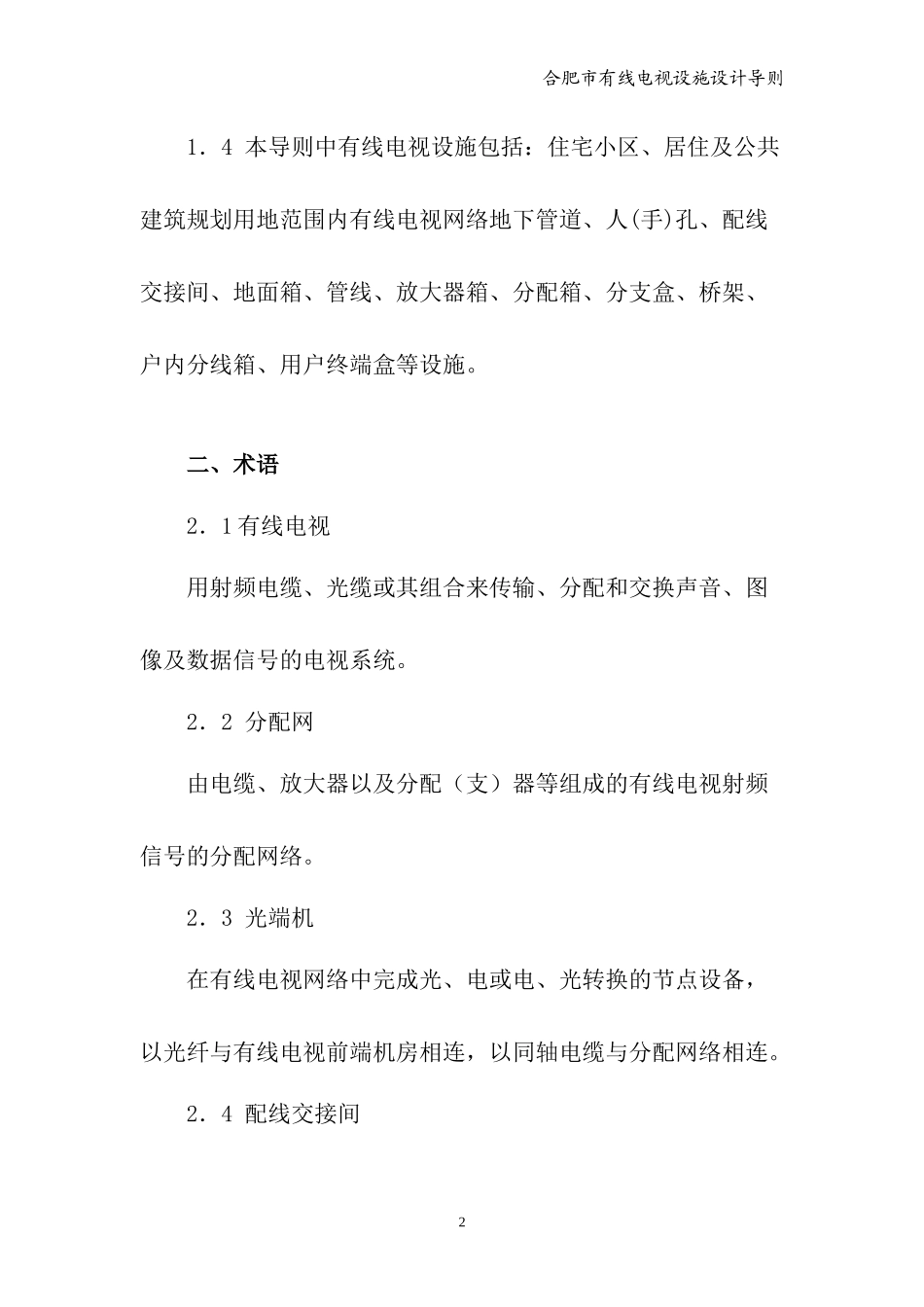

1合肥市有线电视设施设计导则1．4本导则中有线电视设施包括：住宅小区、居住及公共建筑规划用地范围内有线电视网络地下管道、人(手)孔、配线交接间、地面箱、管线、放大器箱、分配箱、分支盒、桥架、户内分线箱、用户终端盒等设施
二、术语2．1有线电视用射频电缆、光缆或其组合来传输、分配和交换声音、图像及数据信号的电视系统
2．2分配网由电缆、放大器以及分配（支）器等组成的有线电视射频信号的分配网络
2．3光端机在有线电视网络中完成光、电或电、光转换的节点设备，以光纤与有线电视前端机房相连，以同轴电缆与分配网络相连

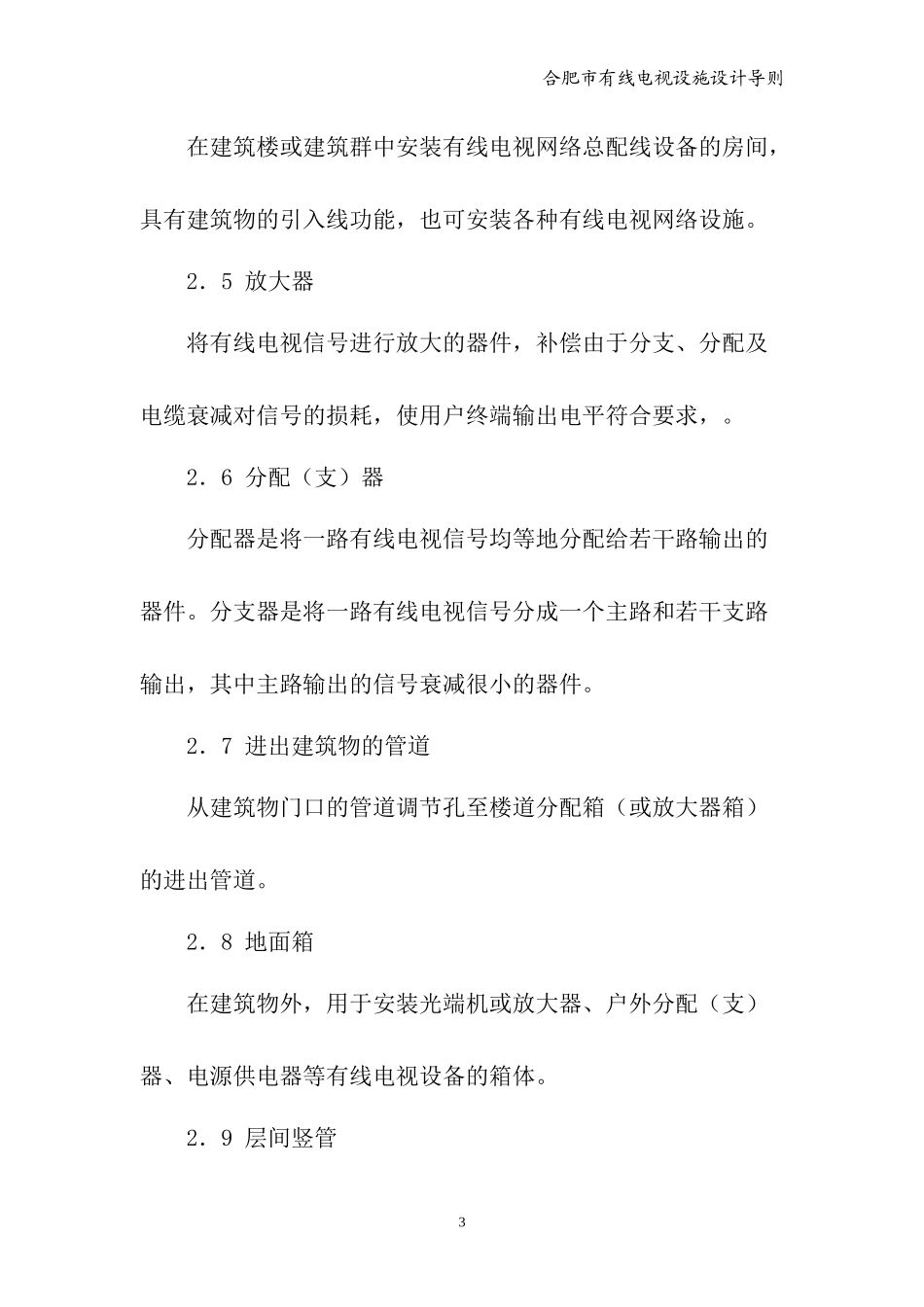

2．4配线交接间2合肥市有线电视设施设计导则在建筑楼或建筑群中安装有线电视网络总配线设备的房间，具有建筑物的引入线功能，也可安装各种有线电视网络设施
2．5放大器将有线电视信号进行放大的器件，补偿由于分支、分配及电缆衰减对信号的损耗，使用户终端输出电平符合要求，
2．6分配（支）器分配器是将一路有线电视信号均等地分配给若干路输出的器件
分支器是将一路有线电视信号分成一个主路
