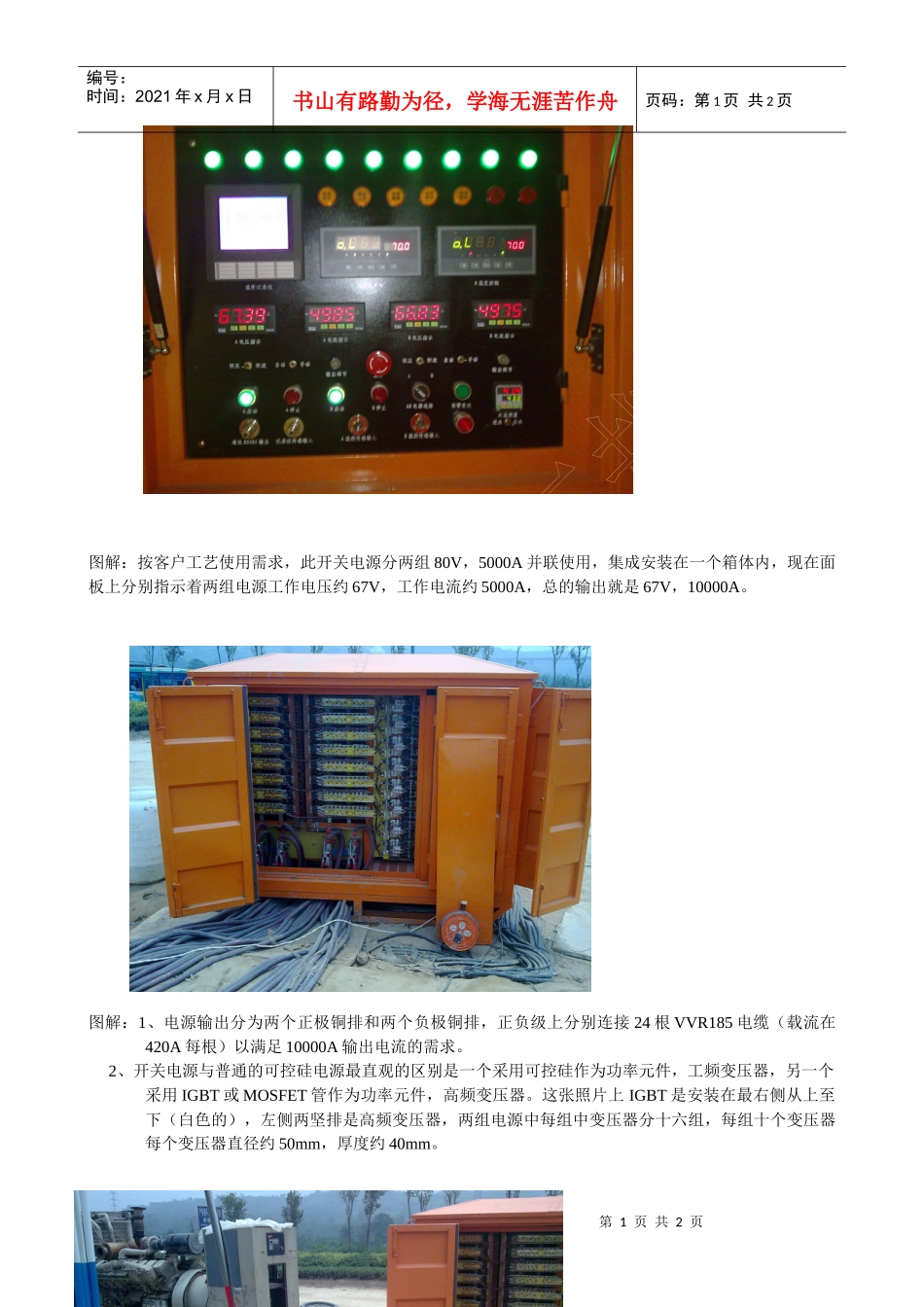

第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共2页图解:按客户工艺使用需求,此开关电源分两组80V,5000A并联使用,集成安装在一个箱体内,现在面板上分别指示着两组电源工作电压约67V,工作电流约5000A,总的输出就是67V,10000A。图解:1、电源输出分为两个正极铜排和两个负极铜排,正负级上分别连接24根VVR185电缆(载流在420A每根)以满足10000A输出电流的需求。2、开关电源与普通的可控硅电源最直观的区别是一个采用可控硅作为功率元件,工频变压器,另一个采用IGBT或MOSFET管作为功率元件,高频变压器。这张照片上IGBT是安装在最右侧从上至下(白色的),左侧两坚排是高频变压器,两组电源中每组中变压器分十六组,每组十个变压器每个变压器直径约50mm,厚度约40mm。第2页共2页第1页共2页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共2页图解:此800KW开关电源野外施工现场是由一台1000KW发电机作为动力电源供给,由于工艺要求24小连续运行,所以发电机要考虑暂载率的问题,容量需要稍选得大些,若是市电供电900KW的供电容量就足可以了,设备功率因素可达0.99,效率在0.92以上。
