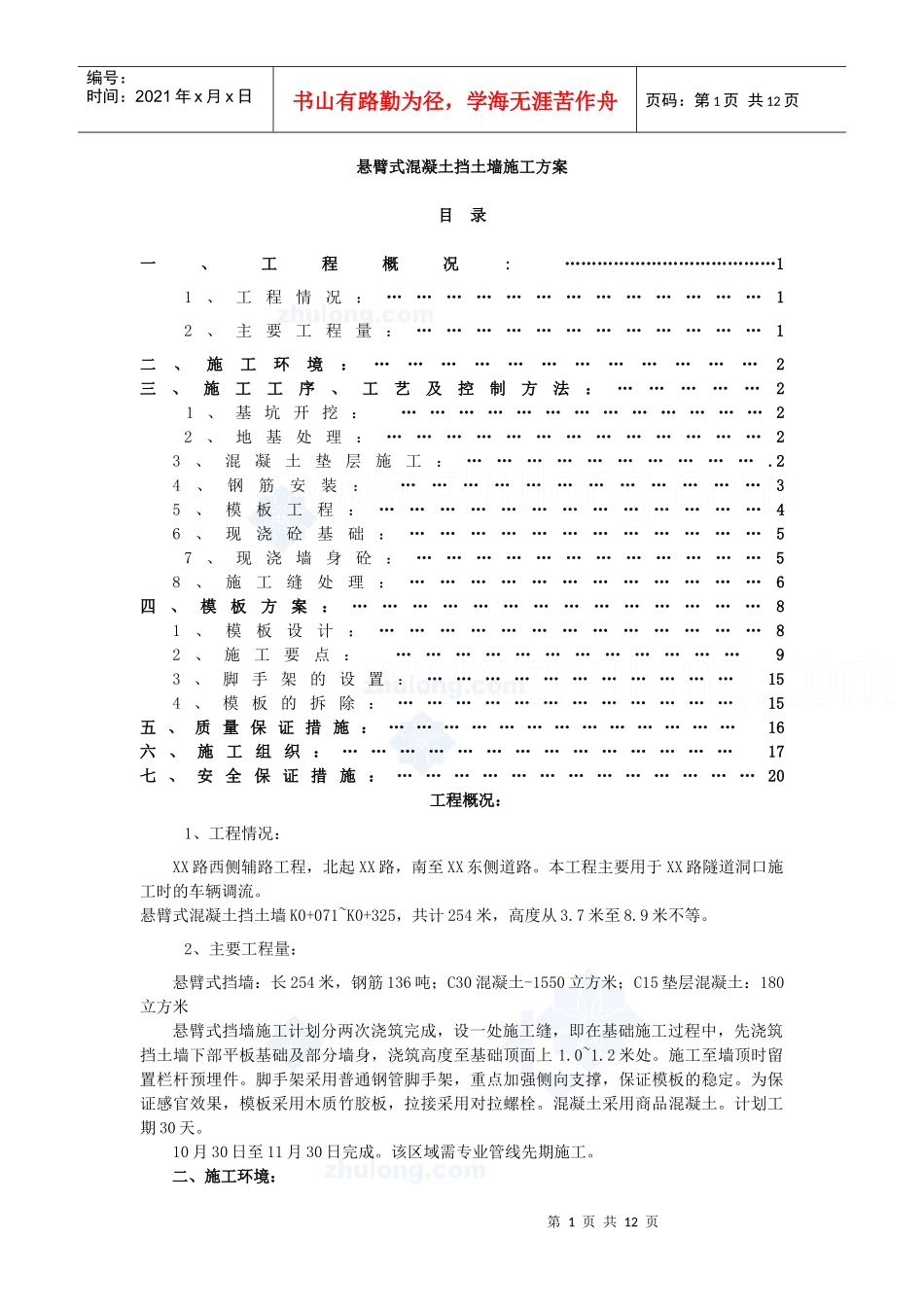

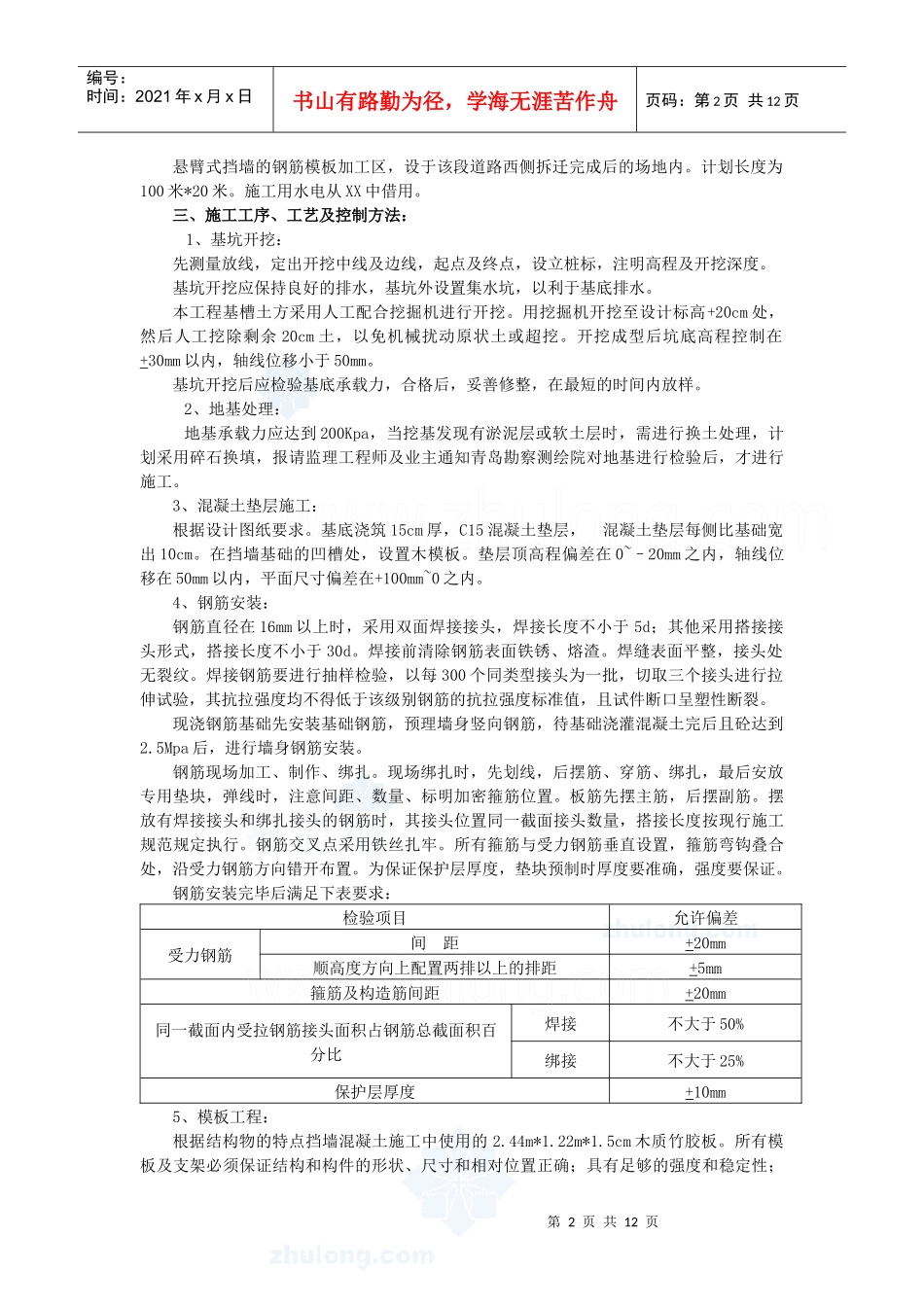

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页悬臂式混凝土挡土墙施工方案目录一、工程概况:…………………………………11、工程情况：…………………………………12、主要工程量：………………………………1二、施工环境：………………………………2三、施工工序、工艺及控制方法：……………21、基坑开挖：…………………………………22、地基处理：…………………………………23、混凝土垫层施工：………………………….24、钢筋安装：………………………………35、模板工程：…………………………………46、现浇砼基础：………………………………57、现浇墙身砼：………………………………58、施工缝处理：………………………………6四、模板方案：……………………………………81、模板设计：…………………………………82、施工要点：………………………………93、脚手架的设置：……………………………154、模板的拆除：………………………………15五、质量保证措施：…………………………………16六、施工组织：……………………………………17七、安全保证措施：…………………………………20工程概况：1、工程情况：XX路西侧辅路工程，北起XX路，南至XX东侧道路。本工程主要用于XX路隧道洞口施工时的车辆调流。悬臂式混凝土挡土墙K0+071~K0+325，共计254米，高度从3.7米至8.9米不等。2、主要工程量：悬臂式挡墙：长254米，钢筋136吨；C30混凝土-1550立方米；C15垫层混凝土：180立方米悬臂式挡墙施工计划分两次浇筑完成，设一处施工缝，即在基础施工过程中，先浇筑挡土墙下部平板基础及部分墙身，浇筑高度至基础顶面上1.0~1.2米处。施工至墙顶时留置栏杆预埋件。脚手架采用普通钢管脚手架，重点加强侧向支撑，保证模板的稳定。为保证感官效果，模板采用木质竹胶板，拉接采用对拉螺栓。混凝土采用商品混凝土。计划工期30天。10月30日至11月30日完成。该区域需专业管线先期施工。二、施工环境：第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页悬臂式挡墙的钢筋模板加工区，设于该段道路西侧拆迁完成后的场地内。计划长度为100米*20米。施工用水电从XX中借用。三、施工工序、工艺及控制方法：1、基坑开挖：先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。本工程基槽土方采用人工配合挖掘机进行开挖。用挖掘机开挖至设计标高+20cm处，然后人工挖除剩余20cm土，以免机械扰动原状土或超挖。开挖成型后坑底高程控制在+30mm以内，轴线位移小于50mm。基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内放样。2、地基处理：地基承载力应达到200Kpa，当挖基发现有淤泥层或软土层时，需进行换土处理，计划采用碎石换填，报请监理工程师及业主通知青岛勘察测绘院对地基进行检验后，才进行施工。3、混凝土垫层施工：根据设计图纸要求。基底浇筑15cm厚，C15混凝土垫层，混凝土垫层每侧比基础宽出10cm。在挡墙基础的凹槽处，设置木模板。垫层顶高程偏差在0~–20mm之内，轴线位移在50mm以内，平面尺寸偏差在+100mm~0之内。4、钢筋安装：钢筋直径在16mm以上时，采用双面焊接接头，焊接长度不小于5d；其他采用搭接接头形式，搭接长度不小于30d。焊接前清除钢筋表面铁锈、熔渣。焊缝表面平整，接头处无裂纹。焊接钢筋要进行抽样检验，以每300个同类型接头为一批，切取三个接头进行拉伸试验，其抗拉强度均不得低于该级别钢筋的抗拉强度标准值，且试件断口呈塑性断裂。现浇钢筋基础先安装基础钢筋，预理墙身竖向钢筋，待基础浇灌混凝土完后且砼达到2.5Mpa后，进行墙身钢筋安装。钢筋现场加工、制作、绑扎。现场绑扎时，先划线，后摆筋、穿筋、绑扎，最后安放专用垫块，弹线时，注意间距、数量、标明加密箍筋位置。板筋先摆主筋，后摆副筋。摆放有焊接接头和绑扎接头的钢筋时，其接头位置同一截面接头数量，搭接长度按现行施工规范规定执行。钢筋交叉点采用铁丝扎牢。所有箍筋与受力钢筋垂直设...
