精馏塔工作原理通用课件VIP免费

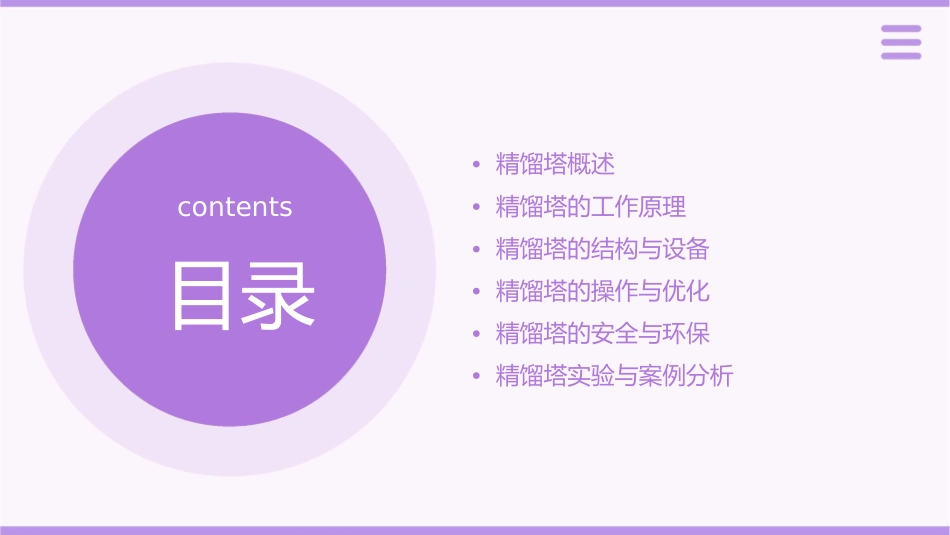

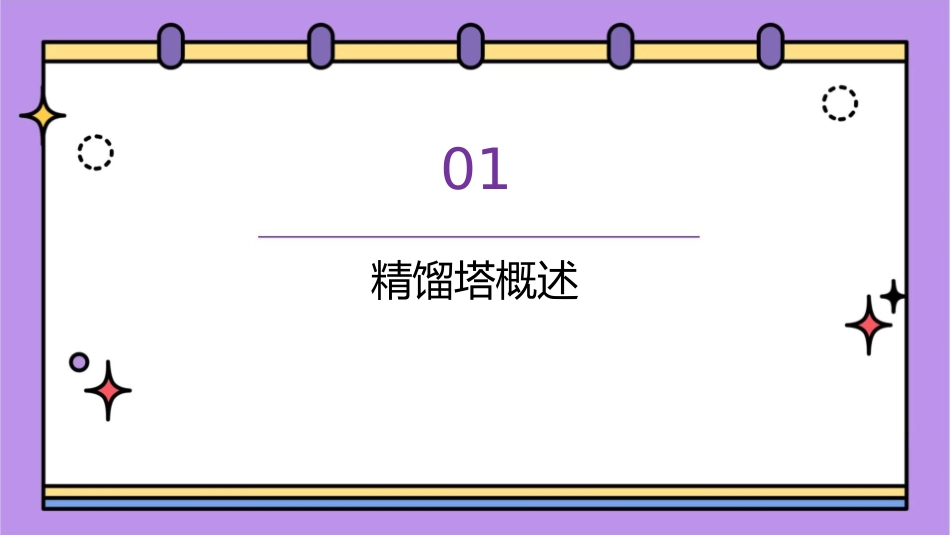

精馏塔工作原理通用课件•精馏塔概述contents•精馏塔的工作原理•精馏塔的结构与设备•精馏塔的操作与优化•精馏塔的安全与环保•精馏塔实验与案例分析目录01精馏塔概述精馏塔的定义与功能定义精馏塔也被称为蒸馏塔，是一种用于分离混合物中不同组分的设备。它基于不同组分之间挥发度的差异，通过加热和冷凝的过程实现组分的分离。功能精馏塔的主要功能是提纯和分离混合物中的组分，以得到高纯度的产品。它在化工、石化、炼油等工业领域被广泛应用，对于生产高纯度化学品和燃料具有重要意义。精馏塔的分类板式塔板式塔内部设置有一系列的塔板，混合物在塔板上进行传热和传质，实现组分的分离。板式塔结构简单，操作稳定，适用于分离较纯净的混合物。填料塔填料塔内部填充有大量的填料，混合物在填料表面进行传热和传质。填料塔具有高效、大通量的特点，适用于大规模工业生产中的分离任务。精馏塔在工业中的应用石油化工化工在石油化工领域，精馏塔被用于分离原油中的不同组分，得到汽油、柴油、煤油等燃料油。同时，它也用于石化产品的提纯，如乙烯、丙烯等。在化工领域，精馏塔可用于生产高纯度的化学品，如醇类、酮类、酸类等。这些高纯度化学品广泛应用于医药、农药、染料等领域。冶金其他领域在冶金领域，精馏塔可用于提取金属及其化合物。例如，通过精馏法可以从矿石中提取铜、锌等金属。除了上述领域外，精馏塔还可应用于食品、环保、能源等领域。例如，在食品工业中，精馏塔可用于提取食品中的香味成分；在环保领域，可用于处理废气、废水等污染物。02精馏塔的工作原理精馏过程的基本原理分离原理沸点与蒸气压塔板作用精馏过程基于不同物质在加热过程中沸点差异的特性，实现混合物中组分的分离。混合物中各组分沸点不同，因此在一定温度下，各组分的蒸气压也不同，通过控制温度和压力，可以实现特定组分的蒸发和冷凝。精馏塔内设置多层塔板，通过塔板实现多次部分汽化和部分冷凝，提高分离效果。精馏塔的工艺流程进料原料混合物从塔的中部连续或间断地进入精馏塔。上升蒸汽塔底产品塔底得到富含难挥发组分的产品。混合物在塔内受到加热，产生上升蒸汽，蒸汽中携带易挥发的组分。塔顶产品下流液体经过多次部分汽化和部分冷凝后，塔顶得到富含易挥发组分的产品。蒸汽在上升过程中，与塔板上下降的液体进行传热和传质，部分蒸汽冷凝成液体，液体中富含难挥发组分。精馏塔的传热与传质机制传质机制上升蒸汽与下流液体在塔板上接触，通过分子扩散和对流传质方式，实现组分从蒸汽到液体或从液体到蒸汽的传递。传热机制塔内设置加热器和冷凝器，加热器将原料加热产生上升蒸汽，冷凝器将蒸汽冷凝成液体，实现热量的传递。塔板作用塔板不仅提供传热和传质的场所，还通过调整塔板间距、孔径等参数，影响传热和传质效率，从而影响精馏塔的分离效果。03精馏塔的结构与设备精馏塔的主体结构塔体精馏塔的主体结构，通常由圆柱形的塔身和顶部的头部组成。塔身的高度和直径根据工艺需求和处理能力而定。塔板塔内部设置多层塔板，用于增加气液接触面积和促进传质作用。塔板的类型和设计对精馏效率和分离效果具有重要影响。进料口和出料口用于将原料引入塔内并将产品从塔内取出。进料口通常位于塔的中部或下部，而出料口则根据分离要求设置在适当的位置。塔内构件与塔板类型塔板类型常见的塔板类型包括筛板、浮阀塔板、填料塔板等。不同类型的塔板具有不同的气液接触方式和传质性能，适用于不同的精馏需求。塔内构件除塔板外，塔内还设置有降液管、溢流堰、支撑板等构件，用于维持塔内的液体流动和气体分布，提高精馏效率。精馏塔的辅助设备加热器和冷却器01用于提供精馏过程所需的热量和移除余热，以维持塔内的温度分布和稳定操作。加热器通常设置在塔的底部，而冷却器则设置在塔的顶部附近。冷凝器02用于将塔顶气态产物冷凝成液态，便于后续分离和收集。冷凝器可采用不同的冷却介质，如水冷或空冷。回流罐和回流泵03用于将部分液态产物回流至塔内，以增加塔内的回流比，提高分离效果。回流罐用于收集回流液体，而回流泵则用于将回流液体送回至塔内适当的位置。04精馏塔的操作与优化精馏塔的...
