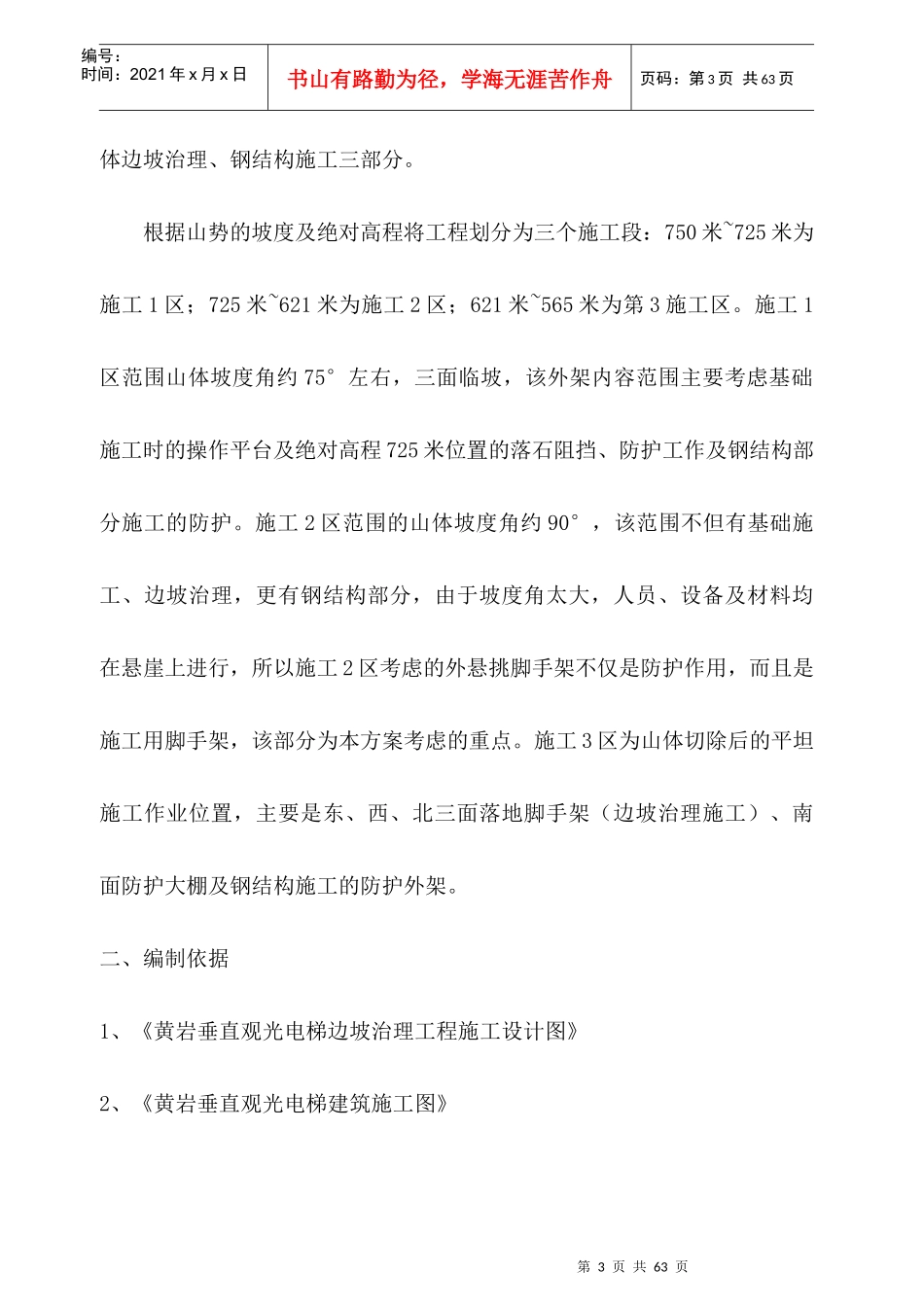

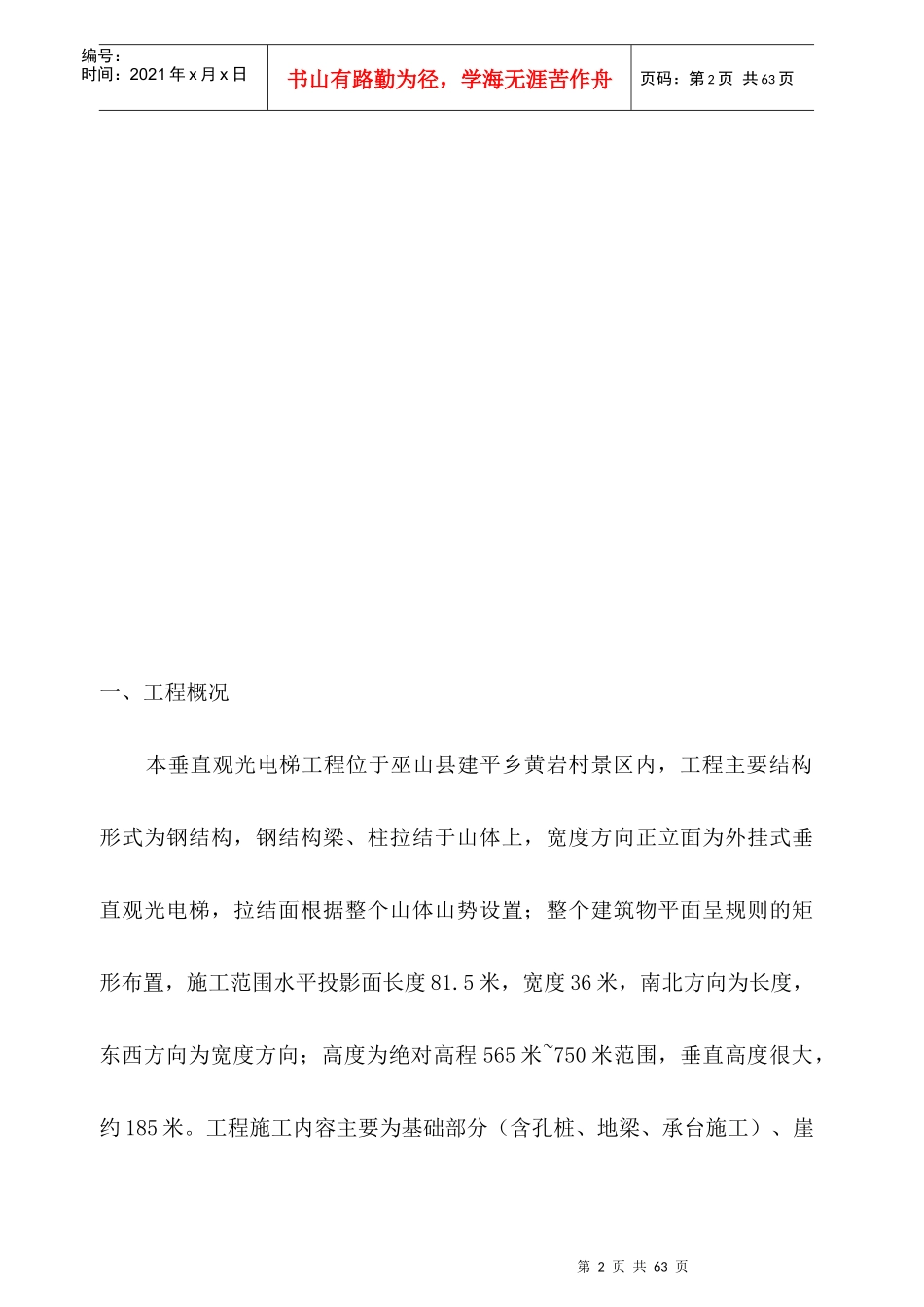

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页一、工程概况……………………..2二、编制依据……………………..2三、编制目的………………………3四、施工组织管理…………………3五、施工流程管理…………………4六、主要材料选用…………………4七、施工布署………………………4八、主要搭设方法…………………4九、检查……………………………4十、验收……………………………4十一、安全管理……………………4十二、结构验算……………………4十三、钢结构施工脚手架………4十四、附图…………………………4第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页一、工程概况本垂直观光电梯工程位于巫山县建平乡黄岩村景区内，工程主要结构形式为钢结构，钢结构梁、柱拉结于山体上，宽度方向正立面为外挂式垂直观光电梯，拉结面根据整个山体山势设置；整个建筑物平面呈规则的矩形布置，施工范围水平投影面长度81.5米，宽度36米，南北方向为长度，东西方向为宽度方向；高度为绝对高程565米~750米范围，垂直高度很大，约185米。工程施工内容主要为基础部分（含孔桩、地梁、承台施工）、崖第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页体边坡治理、钢结构施工三部分。根据山势的坡度及绝对高程将工程划分为三个施工段：750米~725米为施工1区；725米~621米为施工2区；621米~565米为第3施工区。施工1区范围山体坡度角约75°左右，三面临坡，该外架内容范围主要考虑基础施工时的操作平台及绝对高程725米位置的落石阻挡、防护工作及钢结构部分施工的防护。施工2区范围的山体坡度角约90°，该范围不但有基础施工、边坡治理，更有钢结构部分，由于坡度角太大，人员、设备及材料均在悬崖上进行，所以施工2区考虑的外悬挑脚手架不仅是防护作用，而且是施工用脚手架，该部分为本方案考虑的重点。施工3区为山体切除后的平坦施工作业位置，主要是东、西、北三面落地脚手架（边坡治理施工）、南面防护大棚及钢结构施工的防护外架。二、编制依据1、《黄岩垂直观光电梯边坡治理工程施工设计图》2、《黄岩垂直观光电梯建筑施工图》第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页3、《黄岩垂直观光电梯结构施工图》4、《建筑施工高处作业安全技术规范》5、《建筑施工安全检查标准》6、《建筑施工扣件式钢管脚手架安全技术规范》7、《重庆市工程建设地方标准》8、渝建发[2000]39号文件.9、渝建安发[2001]13号文件.10、《施工组织设计》三、编制目的1、确保高处作业施工安全，由于钢结构施工人员于建筑物四周进行操作，边坡治理工程的施工等均属高危作业，作业必须有可靠的安全防护措施，以保证操作人员的人身安全。2、整个施工现场交叉作业比较频繁，确保高空坠物不能对其它相关人员造成伤害。第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页四、施工组织管理1、认真熟悉图纸，掌握钢结构工程外观部分建筑、结构设计特点；以及边坡治理工程的施工图纸的各部位的定位、标高与钢结构部分的联系，熟悉各分项子工程中的重难点。2、仔细勘察建筑物四周环境及相互关系，预测本工程四周施工过程中可能产生的相关安全隐患问题。3、确定外防护工程安全生产目标，编制科学合理、切实可行的外防护、临边防护及防坠落方案，上报有关部门审批同意后，按方案施行。4、按以审批的方案结合有关规范规定，对管理小组及全体作业员进行全面交底，完善相关手续。5、组织材料进场，对进场材料进行有关技术参数核查，并收集归档资料。6、按方案实施，加强施工中的监督控制。7、对已完成工作面进行验收，合格后投入使用，形成手续归档，进行日常检查维护。第6页共63页第5页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共63页8、所防护的工作面结束后及时拆除，材料清理退库五、施工流程管理施工流程如下图：六、主要材料选用1、钢管材质：采用《直...
