[广东]锤击桩施工方案VIP免费

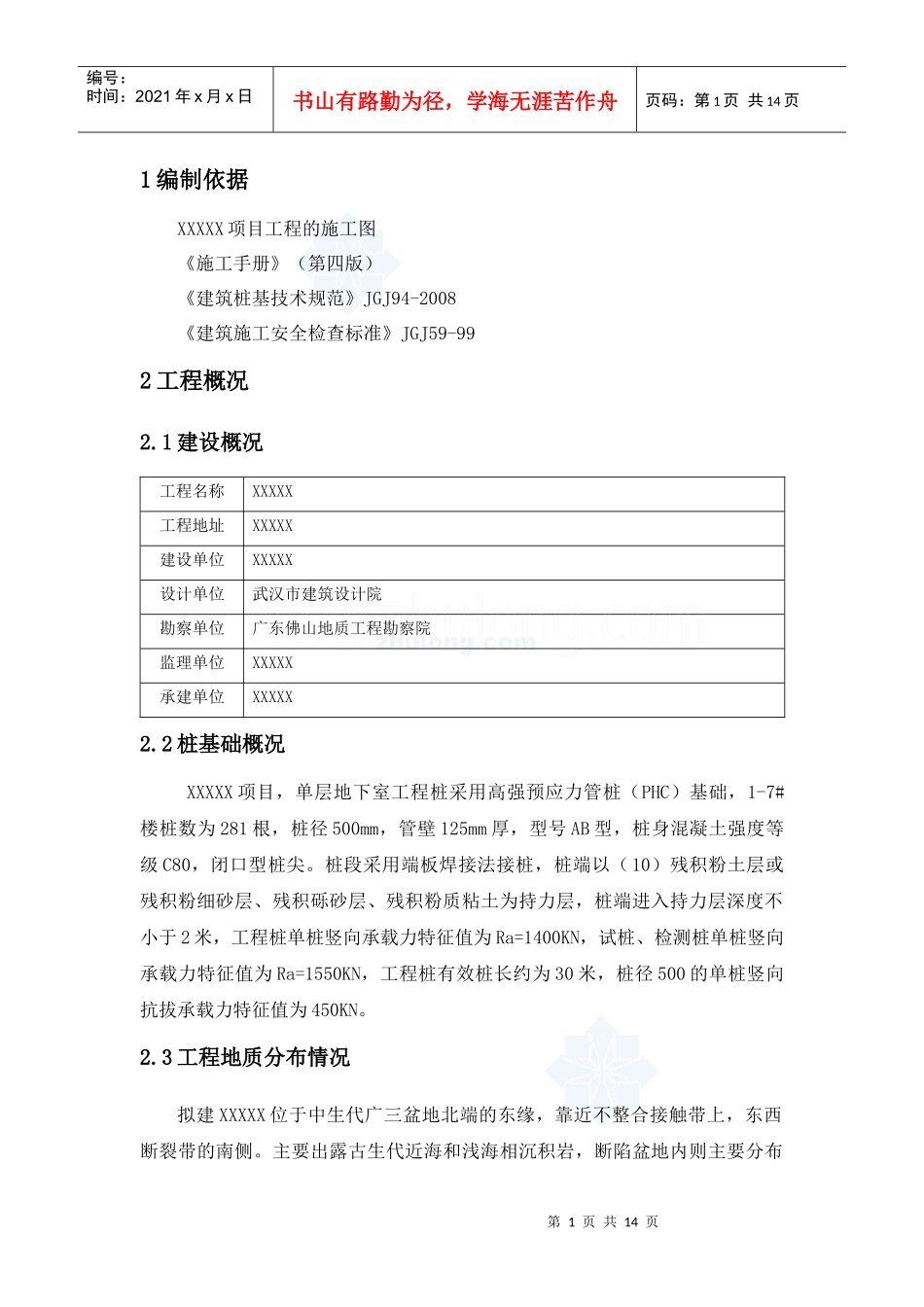

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页1编制依据XXXXX项目工程的施工图《施工手册》（第四版）《建筑桩基技术规范》JGJ94-2008《建筑施工安全检查标准》JGJ59-992工程概况2.1建设概况工程名称XXXXX工程地址XXXXX建设单位XXXXX设计单位武汉市建筑设计院勘察单位广东佛山地质工程勘察院监理单位XXXXX承建单位XXXXX2.2桩基础概况XXXXX项目，单层地下室工程桩采用高强预应力管桩（PHC）基础，1-7#楼桩数为281根，桩径500mm，管壁125mm厚，型号AB型，桩身混凝土强度等级C80，闭口型桩尖。桩段采用端板焊接法接桩，桩端以（10）残积粉土层或残积粉细砂层、残积砾砂层、残积粉质粘土为持力层，桩端进入持力层深度不小于2米，工程桩单桩竖向承载力特征值为Ra=1400KN，试桩、检测桩单桩竖向承载力特征值为Ra=1550KN，工程桩有效桩长约为30米，桩径500的单桩竖向抗拔承载力特征值为450KN。2.3工程地质分布情况拟建XXXXX位于中生代广三盆地北端的东缘，靠近不整合接触带上，东西断裂带的南侧。主要出露古生代近海和浅海相沉积岩，断陷盆地内则主要分布第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页红色陆相沉积碎屑岩。综合各钻孔揭露的地基土（岩）资料，自上而下归纳如下：2.3.1第四系全新世层①-1人工填土：褐黄色，分布在大部分场地的地表，主要由粉砂、粉土、碎石块、砼块、砖瓦块回填而成，未压实。层①-2粉质粘土：青灰色、紫褐色，饱和，可塑，粘性较强，干强度中等。2.3.2第四系上更新统层②-1粉土、粉砂、细砂：粉土：褐黄色，湿，稍密，含粘粒，夹粉质粘土；粉砂：浅灰黑色，饱和，松散，级配不良，多夹淤泥质土；细砂：褐黄色、浅灰色，饱和，松散，级配不良，质较纯，含少量粘粒。2.3.3第四系残积层层③-1残积粉土：棕红色，很湿，中密，多夹砂质或砂砾。2.4不良地质作用和地质灾害本次勘察范围内不存在滑坡、危岩和崩塌、泥石流、采空区、地面沉降、活动断裂，本场地不良地质作用主要表现为岩溶发育（溶洞及其伴生的土洞）。岩石强度高，但局部发育溶洞和土洞，对基桩施工有一定的影响。本场地的不良地质现象主要为局部发育的土洞和溶洞（详见表3.4.1）。土洞在钻进时钻具自重落下，表明洞内无充填物或甚少充填物，这类土洞在地下水活动掏蚀下，尚未稳定，如果有急剧地下水变化或者人为扰动，土洞发展得更快。2.5特殊性岩土2.5.1人工填土该层广泛分布于勘察场地内，主要为第四系全新统的人工填筑的素填土，浅灰、灰褐等色，多呈松散状，该层密实度差异大，层厚差异亦较大，在工程特性上主要表现为不均匀性，为新近填土，未完成自重固结。2.5.2软土根据勘察结果，场地内埋藏的软土主要有：属泻湖相淤积层淤泥、淤泥质土（①-4、②-3层）。场地范围内软土天然含水量高（均大于液限），孔隙比大，压缩性高，强度低，具流变性，在强震作用下，可能产生震陷。3地下水分布特征及其腐蚀性能第3页共14页第2页共14页项目经理：XXX安全总监：XXX材料责任人：XXX技术负责人：XXX质量总监：XXX项目执行经理：XXX施工负责人：XXX测量部：XXX总包协调部：XXX商务部：XXX资料责任人：XXX应急责任人：XXX综合部：XXX机电责任人；XXX施工班组编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页3.1气象佛山市气候温和，雨量充沛，四季常春，属亚热带气候。年平均气温21.6゜C，最高气温37.5゜C(极端高温38.7゜C)，最低气温-0.6゜C，全年无霜期达310天以上。3.2地下水分布特征本场地主要地下水类型为第四系上层滞水、孔隙潜承压水与石灰岩溶洞裂隙水。3.3本工程的重难点1）工期短本工程的桩基施工时间包括试桩、检测等总天数为88天，施工期间，还要面临着设计修改、政府干预、台风雨季等的诸多影响，工期非常紧张。4施工组织及部署4.2项目组织机构(1)项目组织项目组织机构图：第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页(2)质量管理组织项目质量管理小组：组长：XXX副组长：XXX组员：XXX质量管理小组职责：1）负责根...
