钢结构制图基本规定士兴钢构课件VIP专享VIP免费

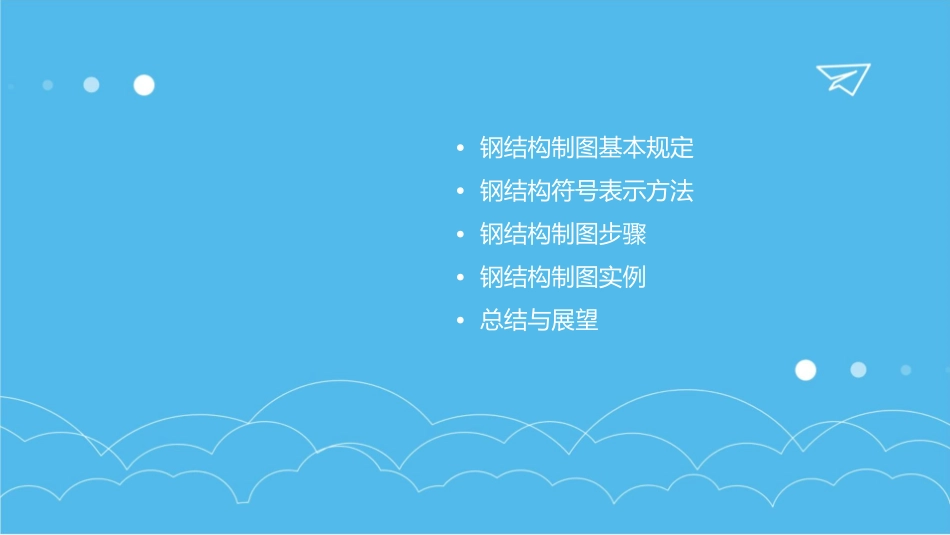

•钢结构制图基本规定•钢结构符号表示方法•钢结构制图步骤•钢结构制图实例•总结与展望图纸幅面与格式0102图纸幅面图纸格式根据图纸内容选择合适的图纸幅面，常用的有A0、A1、A2、A3、A4等。图纸格式应符合国家制图标准，包括标题栏、图框线、幅面线、对中标志等。比例与图线比例根据图纸表达的需要选择合适的比例，常用的比例有1:1、1:2、1:5、1:10等。图线图线应符合国家制图标准，常用的图线有实线、虚线、点划线、双点划线等。符号与标注符号包括剖面符号、焊接符号、锚栓符号等，应符合相关标准规定。标注标注应清晰、准确，包括尺寸标注、材料标注、焊缝标注等。尺寸标注0102尺寸标注应准确、完整，包括线性尺寸、角度尺寸、半径尺寸等。尺寸标注应遵循国家制图标准，标注在图形外，尽量不与图形重叠。焊缝符号焊缝符号应符合相关标准规定，包括基本符号、辅助符号、补充符号等。焊缝尺寸标注应准确、完整，包括焊缝长度、焊缝宽度、焊缝高度等。钢材的表示方法钢材的规格在图纸上应标注钢材的规格，包括厚度、宽度和长度等参数，以便于施工时选择合适的材料。钢材的材质图纸上应标注钢材的材质，如Q235、Q345等，以便于施工时了解材料的机械性能和化学成分。连接方法的表示方法焊接方法图纸上应标注焊接方法，如手工电弧焊、气体保护焊等，以便于施工时选择合适的焊接工艺。螺栓连接图纸上应标注螺栓连接的位置和规格，包括螺栓的数量、直径和排列方式等参数。节点板的表示方法节点板的形状图纸上应标注节点板的形状和尺寸，以便于施工时制作合适的节点板。节点板的连接方式图纸上应标注节点板的连接方式，如焊接、螺栓连接等，以便于施工时选择合适的连接工艺。钢结构的简化画法等效简化对于一些复杂的钢结构，可以采用等效简化的方法来表示，即将复杂的结构简化为简单的几何形状或组合体。省略细节在图纸上可以省略一些不必要的细节，如焊缝、螺栓等细部构造，以简化图纸并突出主要结构。确定比例与图幅总结词确定图纸比例尺和图幅大小，以满足工程需求和规范要求。详细描述在开始制图前，需要根据工程规模和要求，确定合适的比例尺，如1:100、1:200等。同时，要选择合适的图幅，确保图纸的清晰度和方便性。合适的比例尺和图幅有助于提高图纸的可读性和准确性。绘制轴网及支柱定位线总结词详细描述根据建筑平面图和结构布置，绘制出相应的轴网和支柱定位线。轴网是确定钢构件位置的基础，支柱定位线则是确定支柱在轴网上的位置。这一步骤需要精确测量和绘制，以确保后续钢构件的位置准确。VS绘制钢柱、钢梁、钢支撑总结词详细描述根据设计要求和相关规范，绘制钢柱、钢梁、钢支撑等主要钢构件。在轴网和支柱定位线的基础上，开始绘制主要的钢构件。需要考虑到构件的截面尺寸、材料、连接方式等因素，并确保符合相关规范和设计要求。这一步骤是钢结构制图的核心，需要细致、精确地绘制。绘制节点板、连接板、加劲板等其他部件要点一要点二总结词详细描述根据设计要求和相关规范，绘制节点板、连接板、加劲板等其他辅助部件。节点板、连接板、加劲板等部件是钢结构中必不可少的部分，它们能够提高结构的稳定性和承载能力。在绘制这些部件时，需要考虑到它们的位置、尺寸、材料等因素，并确保符合相关规范和设计要求。标注尺寸、标高、文字说明等总结词详细描述对完成的图纸进行标注，包括尺寸、标高、文字说明等，以便于施工和后期维护。标注是钢结构制图的重要环节，它能够提供详细的施工指导和后期维护信息。需要标注的内容包括构件的尺寸、位置、连接方式、材料等信息，同时还需要添加必要的文字说明和标高标注。这一步骤需要细致、准确地进行，以确保图纸的完整性和准确性。单层钢结构厂房的制图实例总结词详细展示了单层钢结构厂房的制图步骤和要点，包括结构布置、支撑体系、节点连接等。详细描述在单层钢结构厂房的制图实例中，首先需要根据工艺要求进行结构布置，确定梁、柱等主要构件的位置和尺寸。接着，需要设计支撑体系，以确保结构的稳定性和安全性。在节点连接方面，应采用高强螺栓或焊接等方式，确保节点连接的强度和刚度。此外，还应考虑到防腐、防火等...
