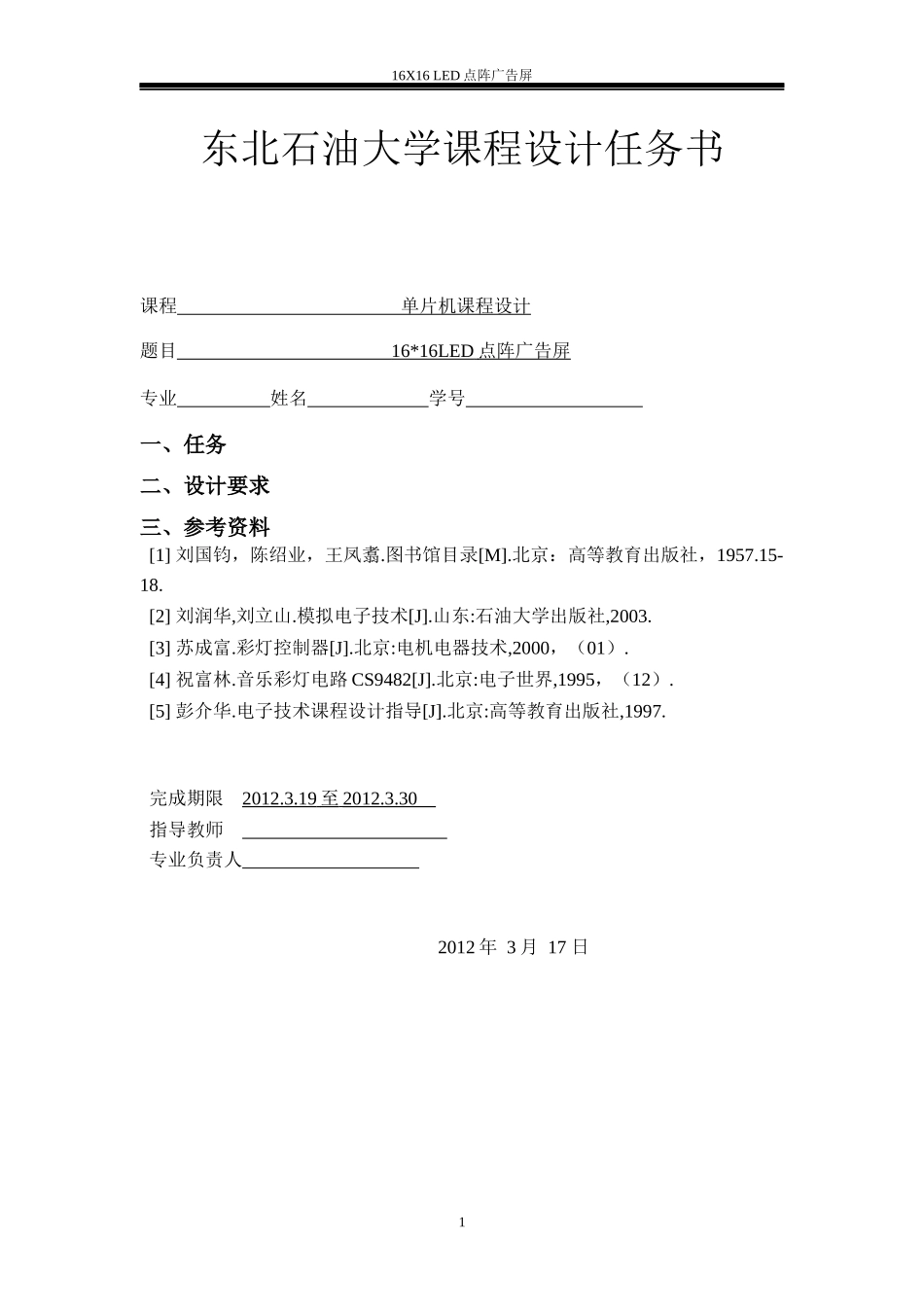

16X16LED点阵广告屏东北石油大学课程设计任务书课程单片机课程设计题目16*16LED点阵广告屏专业姓名学号一、任务二、设计要求三、参考资料[1]刘国钧，陈绍业，王凤翥.图书馆目录[M].北京：高等教育出版社，1957.15-18.[2]刘润华,刘立山.模拟电子技术[J].山东:石油大学出版社,2003.[3]苏成富.彩灯控制器[J].北京:电机电器技术,2000，（01）.[4]祝富林.音乐彩灯电路CS9482[J].北京:电子世界,1995，（12）.[5]彭介华.电子技术课程设计指导[J].北京:高等教育出版社,1997.完成期限2012.3.19至2012.3.30指导教师专业负责人2012年3月17日116X16LED点阵广告屏目录第1章绪论..............................................................................................21.1LED点阵显示屏概述..........................................21.2LED显示屏控制技术状况......................................31.3本设计任务.................................................4第2章总体方案论证与设计..................................................................42.1LED驱动模块................................................42.2数据存储模块...............................................52.3总体硬件组成框图...........................................5第3章系统硬件设计..............................................................................73.1LED驱动模块的硬件设计......................................73.2数据存储电路设计...........................................83.3PC机通信模块的设计.........................................9第4章系统的软件设计.........................................................................114.1下位机软件流程............................................114.2上位机软件.................................................12第5章系统调试与测试结果分析........................................................145.1使用的仪器仪表............................................145.2系统调试..................................................145.3测试结果..................................................14结论......................................................................................................15参考文献..................................................................................................16附录1程序..............................................................................................17附录2仿真效果图..................................................................................19216X16LED点阵广告屏第1章绪论LED显示屏是利用发光二极管点阵模块或像素单元组成的平面式显示屏幕。它具有发光效率高、使用寿命长、组态灵活、色彩丰富以及对室内外环境适应能力强等优点。并广泛的应用于公交汽车，码头，商店，学校和银行等公共场合的信息发布和广告宣传。LED显示屏经历了从单色，双色图文显示屏到现在的全彩色视频显示屏的发展过程，自20世纪八十年代开始，LED显示屏的应用领域已经遍布交通、电信、教育、证券、广告宣传等各方面。1.1LED点阵显示屏概述LED点阵显示屏的构成型式有多种，其中典型的有两种。一种把所需展示的广告信息烧写固化到EPROM芯片内，能进行固定内容的多幅汉字显示，称为单显示型；另一种在机内设置了字库、程序库，具有程序编制能力，能进行内容可变的多幅汉字显示，称可编程序型。目前，国内的LED点阵显示屏大部分是单显示型，其显示的内容相对较少，显示花样较单一。一般在产品出厂时，显示内容就已写入显示屏控制系统中的EPROM芯片内，当需要更换显示内容时就非常困难，这样使该类型的显示屏使用范围受到了限制。国内的另一种LED显示屏——可编程序型LED显示屏，虽然增加了显示屏系统的编程能力，显示内容和显示花样都有所增加，但也存在着更换显示内容不便的缺点。随着社会经济...
