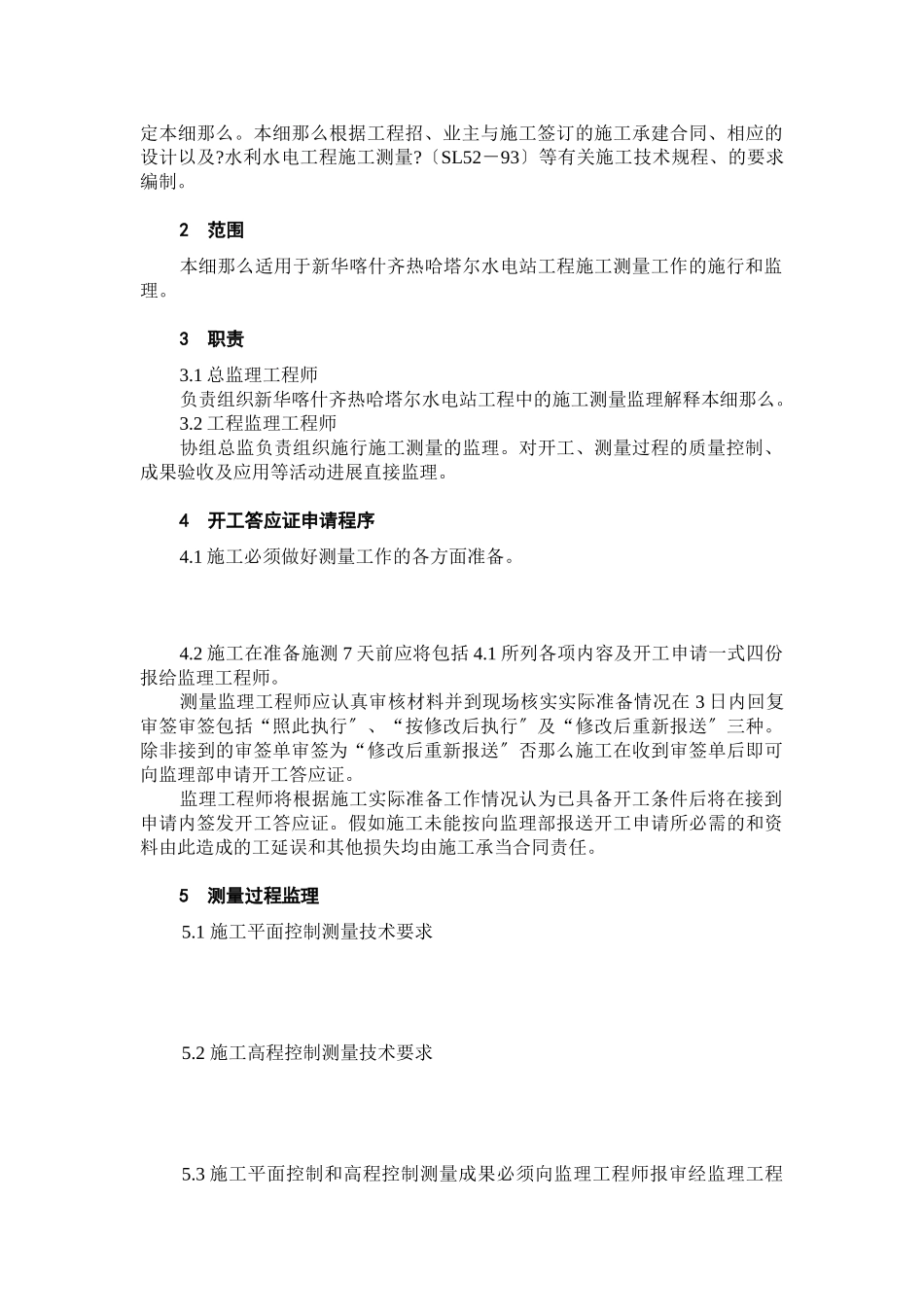

河南明珠工程理HENANPMKINGPROJECTMANAGEMENTCO.,LTD新华喀什齐热哈塔尔水电站施工测量监理施行细那么(编：MZGL-JL-03-7)河南明珠工程理齐热哈塔尔水电站监理部监理部2010年3月28日编制人：徐建立张辉宋永新审批人：徐建立河南明珠工程理齐热哈塔尔水电站监理部监理部2010年3月28日新华喀什齐热哈塔尔水电站工程施工测量监理施行细那么1目的为有利于新华喀什齐热哈塔尔水电站工程施工测量的施行和监理活动特制定本细那么。本细那么根据工程招、业主与施工签订的施工承建合同、相应的设计以及?水利水电工程施工测量?〔SL52－93〕等有关施工技术规程、的要求编制。2范围本细那么适用于新华喀什齐热哈塔尔水电站工程施工测量工作的施行和监理。3职责3.1总监理工程师负责组织新华喀什齐热哈塔尔水电站工程中的施工测量监理解释本细那么。3.2工程监理工程师协组总监负责组织施行施工测量的监理。对开工、测量过程的质量控制、成果验收及应用等活动进展直接监理。4开工答应证申请程序4.1施工必须做好测量工作的各方面准备。4.2施工在准备施测7天前应将包括4.1所列各项内容及开工申请一式四份报给监理工程师。测量监理工程师应认真审核材料并到现场核实实际准备情况在3日内回复审签审签包括“照此执行〞、“按修改后执行〞及“修改后重新报送〞三种。除非接到的审签单审签为“修改后重新报送〞否那么施工在收到审签单后即可向监理部申请开工答应证。监理工程师将根据施工实际准备工作情况认为已具备开工条件后将在接到申请内签发开工答应证。假如施工未能按向监理部报送开工申请所必需的和资料由此造成的工延误和其他损失均由施工承当合同责任。5测量过程监理5.1施工平面控制测量技术要求5.2施工高程控制测量技术要求5.3施工平面控制和高程控制测量成果必须向监理工程师报审经监理工程师审准前方可使用。施工应尽力保护好所有测量控制点。万一控制点遭受破坏应立即书面向监理部并根据施工需要按测量监理工程师认可的方案部分恢复或整体重建。恢复或重建的控制测量成果同样须报监理审准。5.4施工放样测量±50mm高程误差不大于±20mm。5.5工程计量测量5.5.1挖、填方类的工程测量是计量的根本根据根据工程性质及地形特点不同控制断面的选择要遵照：①必须选择设计图纸有明确标识的点、线、面作为根本控制在此根底上适当增加〔加〕控制；②按测量工程师和现场监理工程师确定方案。5.5.2各种工程量的测量都必须包括：原始状态图和施工后状态图施工前后的测量必须是一样的控制网站和一样的控制断面。5.5.3上报的测量结果必须包括必要的、具明确说明力的计算式和结果要图、式对应。5.5.4各种计量测量的结果必须与“工程量核算与支付申请〞同时上报监理部监理部将在认真核实后才能予以签批。5.6工程开工测量5.6.1工程完工后施工须立即进展工程测量测定开工构造物的平面位置和高程。对于水下抛石工程那么须进展水下抛石区域的地形测量或横断面测量。5.6.2工程开工测量的精度应不低于工程施工放样测量的精度。5.6.3对于在施工图中平面位置以坐标表示的构造物如浆砌石脚槽浆砌石封顶防渗墙等在开工图中其折点、端点位置必须以坐标表示〔不能单纯以长度表示〕。5.6.4工程开工测量图纸、资料必须报监理工程师审查、认证。6测量质量控制6.1施工测量的工作一定要控制好测量工作的申报制度做到正式测量过程公开监理工程师应进展旁站监理必要时要进展监理检测并做检测记录。6.2监理工程师和现场监理工程师都应随时检查现场确定的测量基点〔点或桩〕的状态〔必要时要求施工设置保护标志〕必要时应要求施工复测。6.3基准线复核测量资料、施工控制测量成果资料、水下测量资料及工程开工测量资料要同测量监理工程师和监理部审核或认证。6.4工程放样测量资料和日常施工检测资料报监理工程师认证。6.5对施工测量精度的要求见表一。表一施工测量主要精度指标序工程精度指标说明内容平面位置中误差〔mm〕高程中误差〔mm〕1混凝土建筑物轮廓点放样±〔20~30〕±〔20~30〕相对于邻近根本控制点2土石料建筑物轮廓点放样±〔30~50〕±30相对于邻近根本控制点3土石方开挖轮廓点放样±〔50~200〕±〔50~100〕相对于邻近根...
