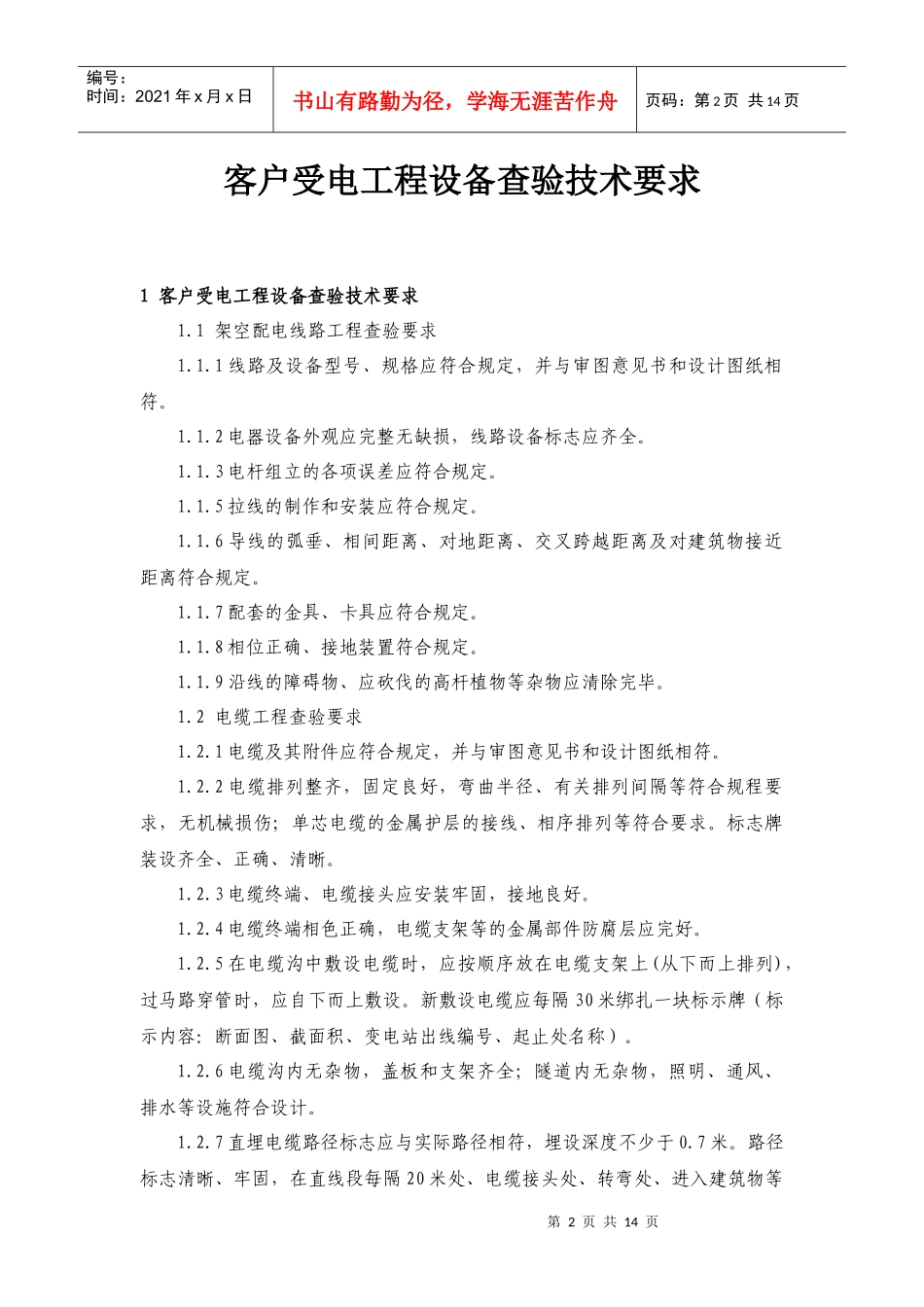

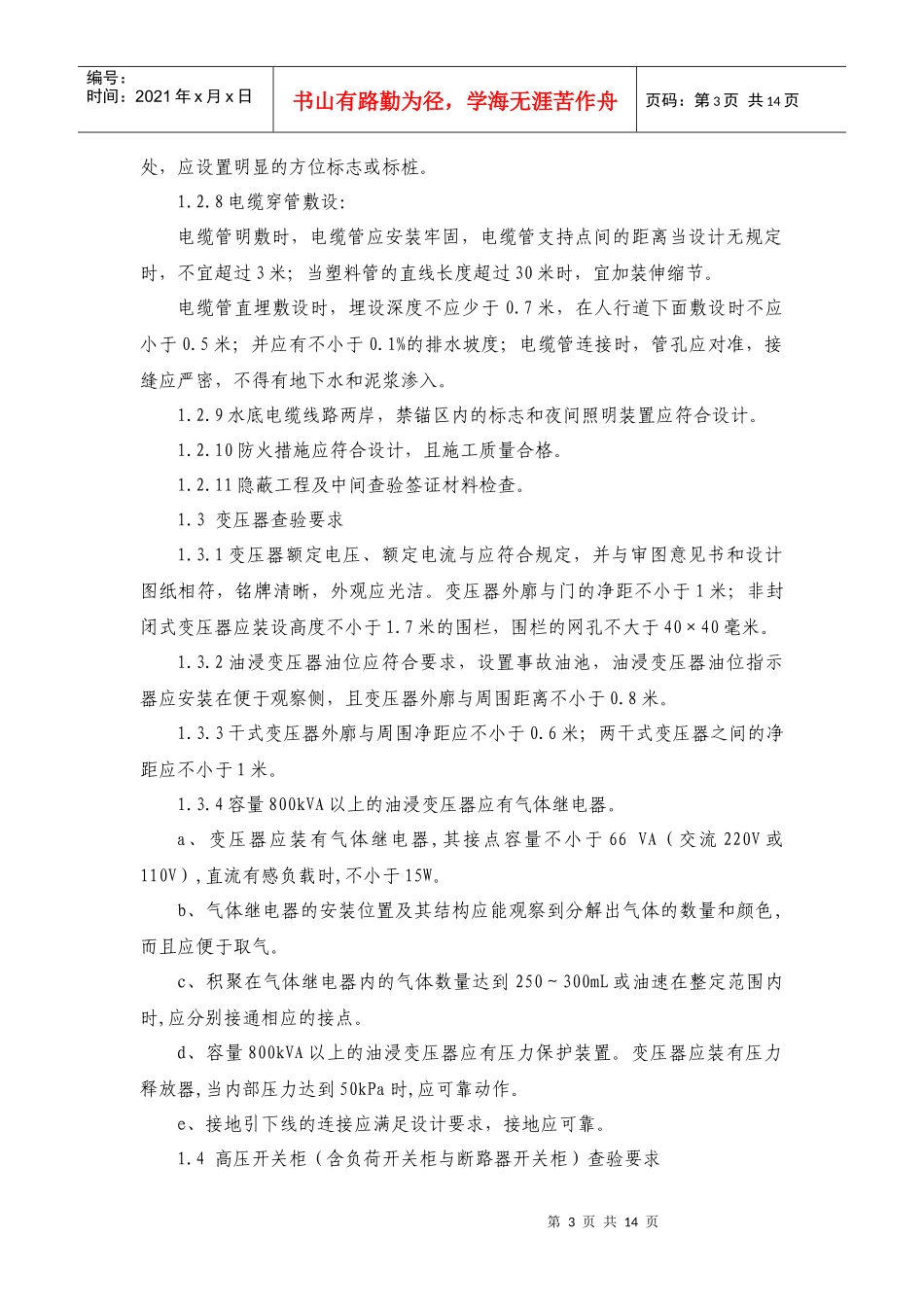

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页客户受电工程设备查验技术要求1客户受电工程设备查验技术要求1.1架空配电线路工程查验要求1.1.1线路及设备型号、规格应符合规定，并与审图意见书和设计图纸相符。1.1.2电器设备外观应完整无缺损，线路设备标志应齐全。1.1.3电杆组立的各项误差应符合规定。1.1.5拉线的制作和安装应符合规定。1.1.6导线的弧垂、相间距离、对地距离、交叉跨越距离及对建筑物接近距离符合规定。1.1.7配套的金具、卡具应符合规定。1.1.8相位正确、接地装置符合规定。1.1.9沿线的障碍物、应砍伐的高杆植物等杂物应清除完毕。1.2电缆工程查验要求1.2.1电缆及其附件应符合规定，并与审图意见书和设计图纸相符。1.2.2电缆排列整齐，固定良好，弯曲半径、有关排列间隔等符合规程要求，无机械损伤；单芯电缆的金属护层的接线、相序排列等符合要求。标志牌装设齐全、正确、清晰。1.2.3电缆终端、电缆接头应安装牢固，接地良好。1.2.4电缆终端相色正确，电缆支架等的金属部件防腐层应完好。1.2.5在电缆沟中敷设电缆时，应按顺序放在电缆支架上(从下而上排列)，过马路穿管时，应自下而上敷设。新敷设电缆应每隔30米绑扎一块标示牌（标示内容：断面图、截面积、变电站出线编号、起止处名称）。1.2.6电缆沟内无杂物，盖板和支架齐全；隧道内无杂物，照明、通风、排水等设施符合设计。1.2.7直埋电缆路径标志应与实际路径相符，埋设深度不少于0.7米。路径标志清晰、牢固，在直线段每隔20米处、电缆接头处、转弯处、进入建筑物等第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页处，应设置明显的方位标志或标桩。1.2.8电缆穿管敷设：电缆管明敷时，电缆管应安装牢固，电缆管支持点间的距离当设计无规定时，不宜超过3米；当塑料管的直线长度超过30米时，宜加装伸缩节。电缆管直埋敷设时，埋设深度不应少于0.7米，在人行道下面敷设时不应小于0.5米；并应有不小于0.1%的排水坡度；电缆管连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。1.2.9水底电缆线路两岸，禁锚区内的标志和夜间照明装置应符合设计。1.2.10防火措施应符合设计，且施工质量合格。1.2.11隐蔽工程及中间查验签证材料检查。1.3变压器查验要求1.3.1变压器额定电压、额定电流与应符合规定，并与审图意见书和设计图纸相符，铭牌清晰，外观应光洁。变压器外廓与门的净距不小于1米；非封闭式变压器应装设高度不小于1.7米的围栏，围栏的网孔不大于40×40毫米。1.3.2油浸变压器油位应符合要求，设置事故油池，油浸变压器油位指示器应安装在便于观察侧，且变压器外廓与周围距离不小于0.8米。1.3.3干式变压器外廓与周围净距应不小于0.6米；两干式变压器之间的净距应不小于1米。1.3.4容量800kVA以上的油浸变压器应有气体继电器。a、变压器应装有气体继电器,其接点容量不小于66VA（交流220V或110V）,直流有感负载时,不小于15W。b、气体继电器的安装位置及其结构应能观察到分解出气体的数量和颜色,而且应便于取气。c、积聚在气体继电器内的气体数量达到250～300mL或油速在整定范围内时,应分别接通相应的接点。d、容量800kVA以上的油浸变压器应有压力保护装置。变压器应装有压力释放器,当内部压力达到50kPa时,应可靠动作。e、接地引下线的连接应满足设计要求，接地应可靠。1.4高压开关柜（含负荷开关柜与断路器开关柜）查验要求第4页共14页第3页共14页编号：时...
