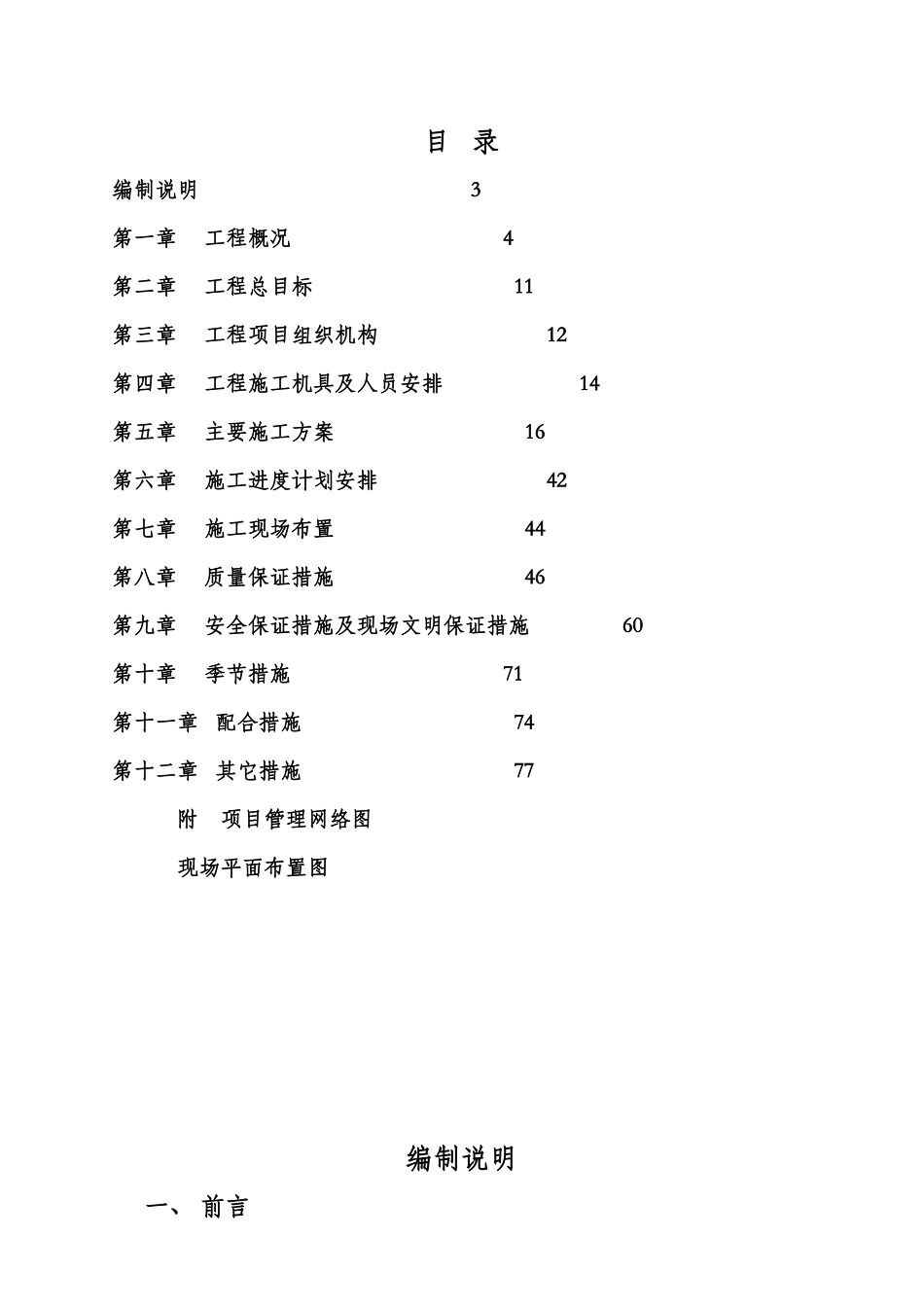

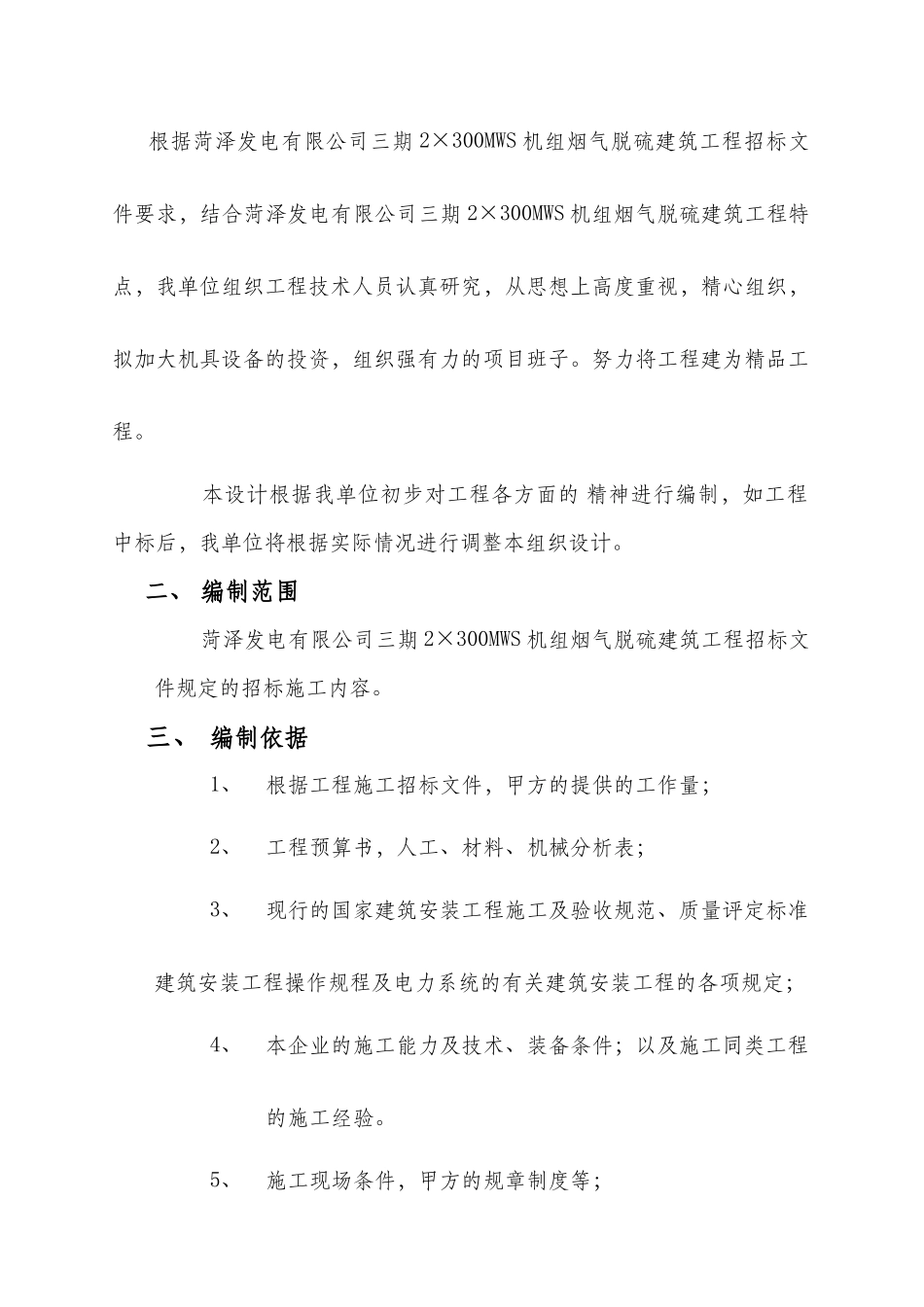

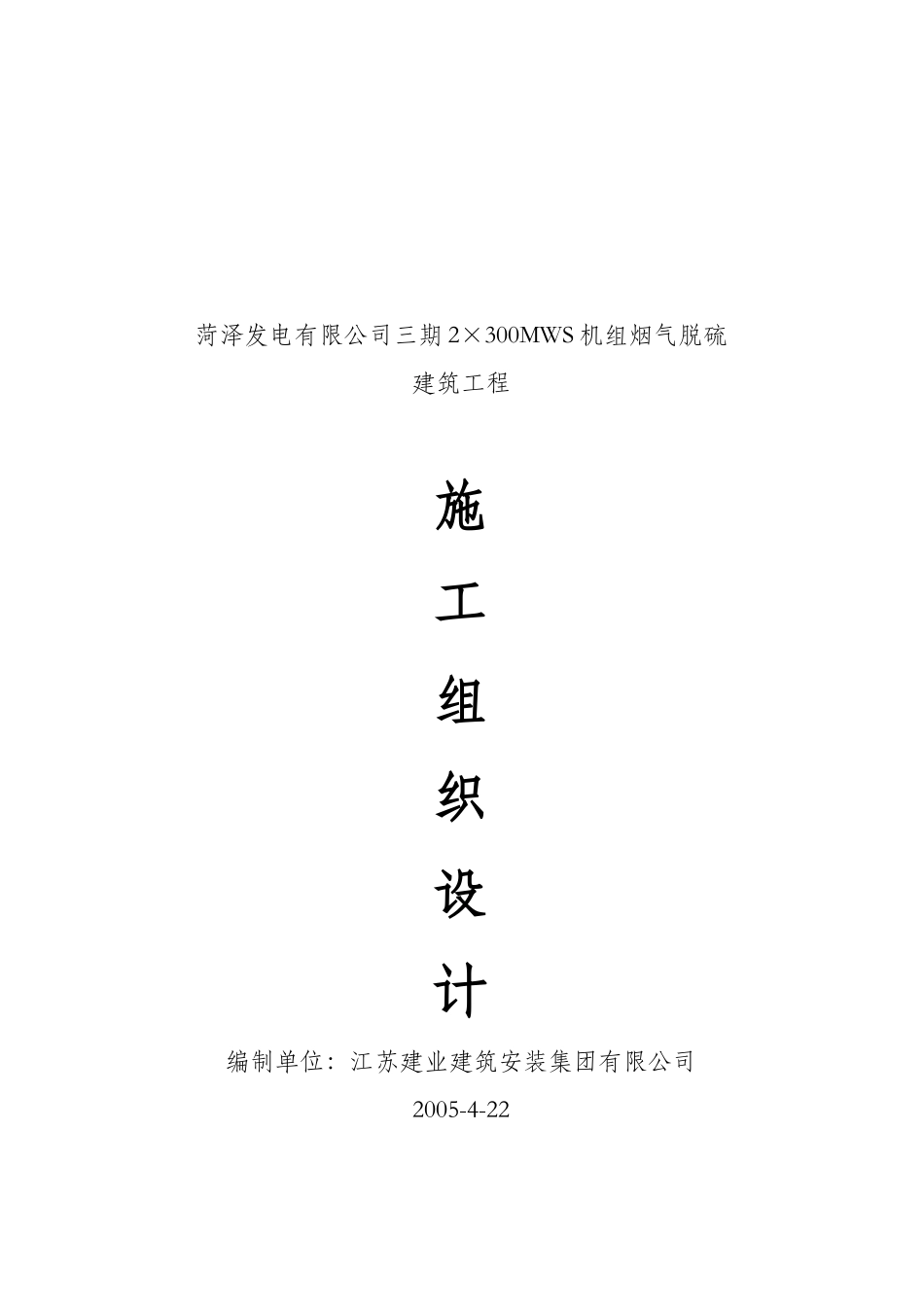

菏泽发电有限公司三期2×300MWS机组烟气脱硫建筑工程施工组织设计编制单位：江苏建业建筑安装集团有限公司2005-4-22目录编制说明3第一章工程概况4第二章工程总目标11第三章工程项目组织机构12第四章工程施工机具及人员安排14第五章主要施工方案16第六章施工进度计划安排42第七章施工现场布置44第八章质量保证措施46第九章安全保证措施及现场文明保证措施60第十章季节措施71第十一章配合措施74第十二章其它措施77附项目管理网络图现场平面布置图编制说明一、前言根据菏泽发电有限公司三期2×300MWS机组烟气脱硫建筑工程招标文件要求，结合菏泽发电有限公司三期2×300MWS机组烟气脱硫建筑工程特点，我单位组织工程技术人员认真研究，从思想上高度重视，精心组织，拟加大机具设备的投资，组织强有力的项目班子。努力将工程建为精品工程。本设计根据我单位初步对工程各方面的精神进行编制，如工程中标后，我单位将根据实际情况进行调整本组织设计。二、编制范围菏泽发电有限公司三期2×300MWS机组烟气脱硫建筑工程招标文件规定的招标施工内容。三、编制依据1、根据工程施工招标文件，甲方的提供的工作量；2、工程预算书，人工、材料、机械分析表；3、现行的国家建筑安装工程施工及验收规范、质量评定标准建筑安装工程操作规程及电力系统的有关建筑安装工程的各项规定；4、本企业的施工能力及技术、装备条件；以及施工同类工程的施工经验。5、施工现场条件，甲方的规章制度等；本企业ISO9002质量认证《质量手册》及质量体系文件；第一章工程概况一、工程概况菏泽发电有限公司三期2×300MWS机组烟气脱硫工程，厂址位于本区位于华北地台鲁西断块之菏泽—济宁缓慢沉降平原区，地层属鲁西地层分区。鲁西断块区的地壳表层属典型的地台式结构，结晶基底由太古代下部的泰山群组成，总体看来是一套变质较深的片麻岩、片岩、变粒岩，混合岩化强烈，形成条带状混合岩类。基底之上古生代沉积盖层发育，主要由寒武系、奥陶系、石炭系～二叠系组成。中、新生代地层沉积于不同方向的伸展盆地中。区内上第三系及第四系地层层厚数十米至数百米。本工程主要建（构）筑物有：石膏脱水车间、吸收剂制备间、脱硫电控楼、吸收塔基础、事故浆液箱基础、GGH支架、脱硫废水收集池、设备基础、烟道支架等。脱硫岛主要建（构）筑物一览表序号建（构）筑物平面尺寸（m×m）高度结构形式基础形式1石膏脱水车间18×3430.2钢筋砼框架结构钢筋砼预制桩2吸收剂制备车间18×40.628钢筋砼框架结构钢筋砼预制桩3脱硫电控楼15×2113钢筋砼框架结构天然地基4GGH支架17×1723上部为钢结构天然地基5吸收塔基础约11（直径）钢筋砼结构钢筋砼预制桩6事故浆液箱基础约10（直径）钢筋砼结构钢筋砼预制桩石膏脱水车间石膏脱水车间为局部三层现浇钢筋砼框架结构，以加气砼砌块作为围护结构的主要填充材料。一层设石膏贮存间、石膏脱水辅助设备间，二层为真空皮带脱水机设备间、公用系统配电室，三层为旋流器站设备间。各层之间以钢梯为竖向通道。石膏贮存间内为石膏堆放场地，周边设砼挡墙围护。吸收剂制备车间吸收剂制备车间包括石灰石卸料间、石灰石贮仓、湿式球磨机间及其它相关设备间等。卸料间底标高为-7.0m。地下结构为现浇钢筋混凝土结构，采用聚氨脂防水涂料及防水围护墙，地上为现浇钢筋混凝土框架结构，以加气砼砌块作为围护结构的主要填充材料。各层之间以钢梯为竖向通道。石灰石贮仓支撑于框架梁上。脱硫电控楼脱硫电控楼为三层现浇钢筋砼框架结构，以加气砼砌块作为围护结构的主要填充材料。建筑物总长21m、总宽15m，总高13m。布置高、低压配电室、工程师室、电控室、电子设备室、设备维修室、UPS设备室、男女卫生间等。脱硫废水收集池脱硫废水收集池平面为矩形，长7米，宽4米，深3米。底板、四周立面采用现浇钢筋砼结构。GGH支架GGH基础为现浇钢筋砼结构，上部支架采用钢结构。上部结构有需要封闭处采用达到设计防火要求的彩色保温压型钢板进行封闭。烟道支架新建烟道均为钢烟道，支架钢结构。电梯间两座吸收塔分别设置电梯间，作为吸收塔的竖向交通通道。电梯为1吨的客货两用梯。电梯井及楼梯间为钢筋砼结构。以加气砼...
