凯顿百森晶霸101防水施工方案VIP专享VIP免费

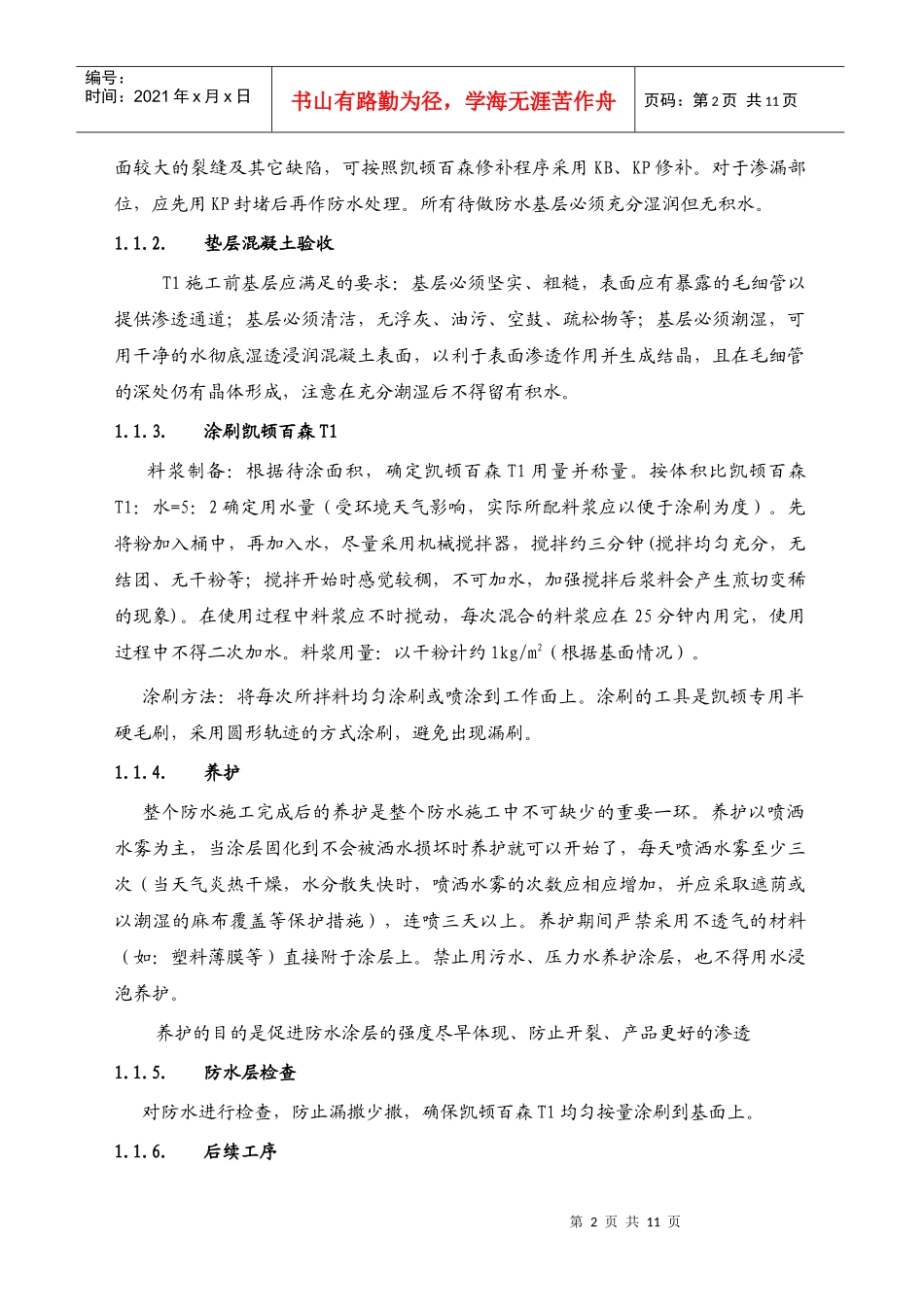

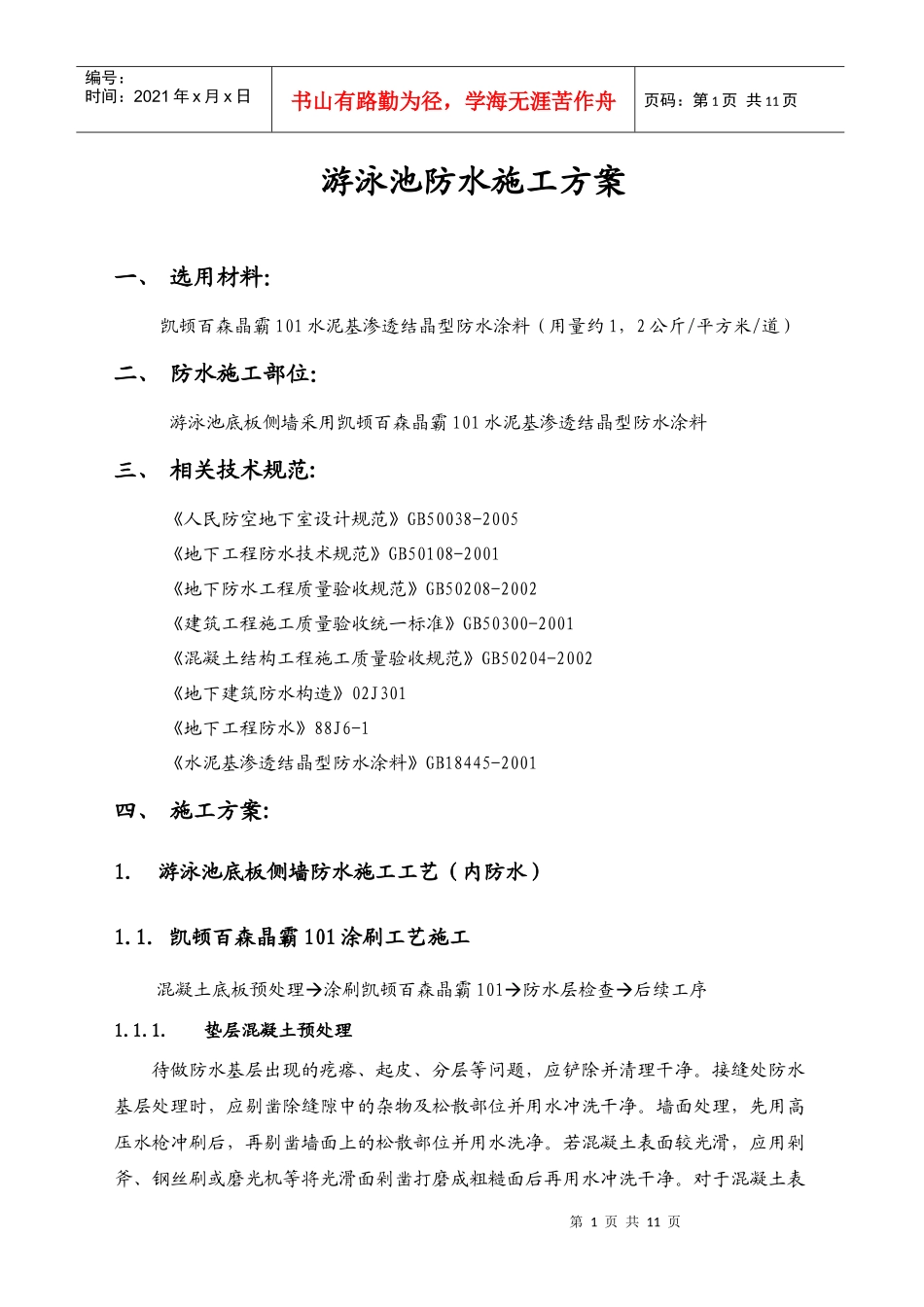

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页游泳池防水施工方案一、选用材料：凯顿百森晶霸101水泥基渗透结晶型防水涂料（用量约1，2公斤/平方米/道）二、防水施工部位：游泳池底板侧墙采用凯顿百森晶霸101水泥基渗透结晶型防水涂料三、相关技术规范:《人民防空地下室设计规范》GB50038-2005《地下工程防水技术规范》GB50108-2001《地下防水工程质量验收规范》GB50208-2002《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收规范》GB50204-2002《地下建筑防水构造》02J301《地下工程防水》88J6-1《水泥基渗透结晶型防水涂料》GB18445-2001四、施工方案:1.游泳池底板侧墙防水施工工艺（内防水）1.1.凯顿百森晶霸101涂刷工艺施工混凝土底板预处理涂刷凯顿百森晶霸101防水层检查后续工序1.1.1.垫层混凝土预处理待做防水基层出现的疙瘩、起皮、分层等问题，应铲除并清理干净。接缝处防水基层处理时，应剔凿除缝隙中的杂物及松散部位并用水冲洗干净。墙面处理，先用高压水枪冲刷后，再剔凿墙面上的松散部位并用水洗净。若混凝土表面较光滑，应用剁斧、钢丝刷或磨光机等将光滑面剁凿打磨成粗糙面后再用水冲洗干净。对于混凝土表第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页面较大的裂缝及其它缺陷，可按照凯顿百森修补程序采用KB、KP修补。对于渗漏部位，应先用KP封堵后再作防水处理。所有待做防水基层必须充分湿润但无积水。1.1.2.垫层混凝土验收T1施工前基层应满足的要求：基层必须坚实、粗糙，表面应有暴露的毛细管以提供渗透通道；基层必须清洁，无浮灰、油污、空鼓、疏松物等；基层必须潮湿，可用干净的水彻底湿透浸润混凝土表面，以利于表面渗透作用并生成结晶，且在毛细管的深处仍有晶体形成，注意在充分潮湿后不得留有积水。1.1.3.涂刷凯顿百森T1料浆制备：根据待涂面积，确定凯顿百森T1用量并称量。按体积比凯顿百森T1：水=5：2确定用水量（受环境天气影响，实际所配料浆应以便于涂刷为度）。先将粉加入桶中，再加入水，尽量采用机械搅拌器，搅拌约三分钟(搅拌均匀充分，无结团、无干粉等；搅拌开始时感觉较稠，不可加水，加强搅拌后浆料会产生煎切变稀的现象)。在使用过程中料浆应不时搅动，每次混合的料浆应在25分钟内用完，使用过程中不得二次加水。料浆用量：以干粉计约1kg/m2（根据基面情况）。涂刷方法：将每次所拌料均匀涂刷或喷涂到工作面上。涂刷的工具是凯顿专用半硬毛刷，采用圆形轨迹的方式涂刷，避免出现漏刷。1.1.4.养护整个防水施工完成后的养护是整个防水施工中不可缺少的重要一环。养护以喷洒水雾为主，当涂层固化到不会被洒水损坏时养护就可以开始了，每天喷洒水雾至少三次（当天气炎热干燥，水分散失快时，喷洒水雾的次数应相应增加，并应采取遮荫或以潮湿的麻布覆盖等保护措施），连喷三天以上。养护期间严禁采用不透气的材料（如：塑料薄膜等）直接附于涂层上。禁止用污水、压力水养护涂层，也不得用水浸泡养护。养护的目的是促进防水涂层的强度尽早体现、防止开裂、产品更好的渗透1.1.5.防水层检查对防水进行检查，防止漏撒少撒，确保凯顿百森T1均匀按量涂刷到基面上。1.1.6.后续工序第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.2.凯顿百森T1干撒工艺施工浇注底板混凝土干撒凯顿百森T1防水层检查其他后续工序1.2.1浇注底板混凝土干撒粉法是在新鲜混凝土刚刚开始收水又尚未完全凝结的时候，采用手工或机具撒播T1干粉，伴随混凝土压实抹光和养护一系列工序，在混凝土中通过深层渗透结晶封闭孔隙和裂缝形成一个永久防水层。干撒T1应在混凝土表面整平后立即进行，即在混凝土新鲜但刚开始收水变硬的时候进行。由于混凝土坍落度较小，干撒T1施工应严格控制在上述时机进行。1.2.2干撒凯顿百森T1干撒T1用量，以干粉计约1kg/m2，总用量允许负偏差≤3%。干撒方式，可采用筛具或手工。干撒应均匀一致，可多次连续进行，将规定用量全部撒于混凝土上，即根据防水部位混凝土...
