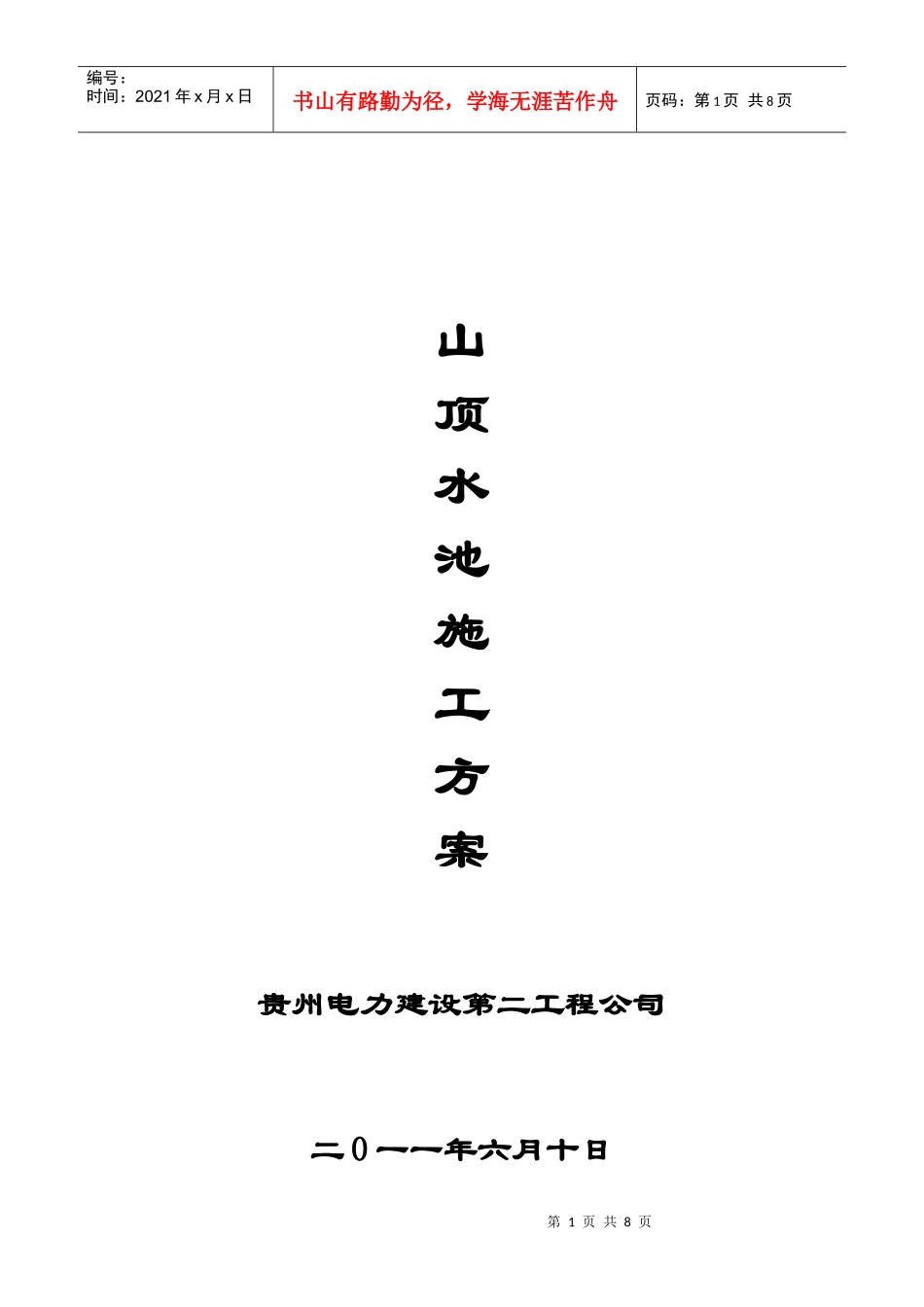

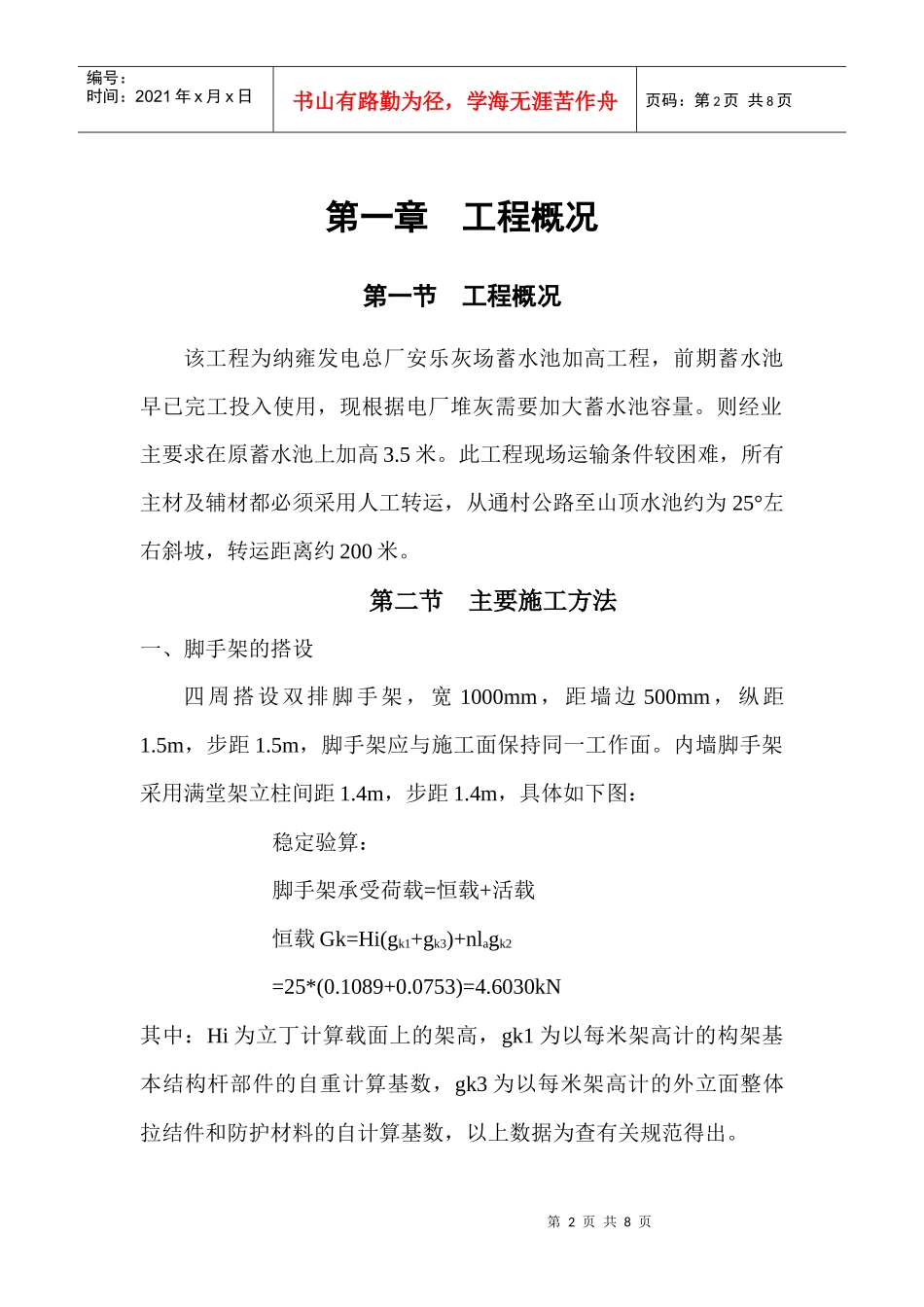

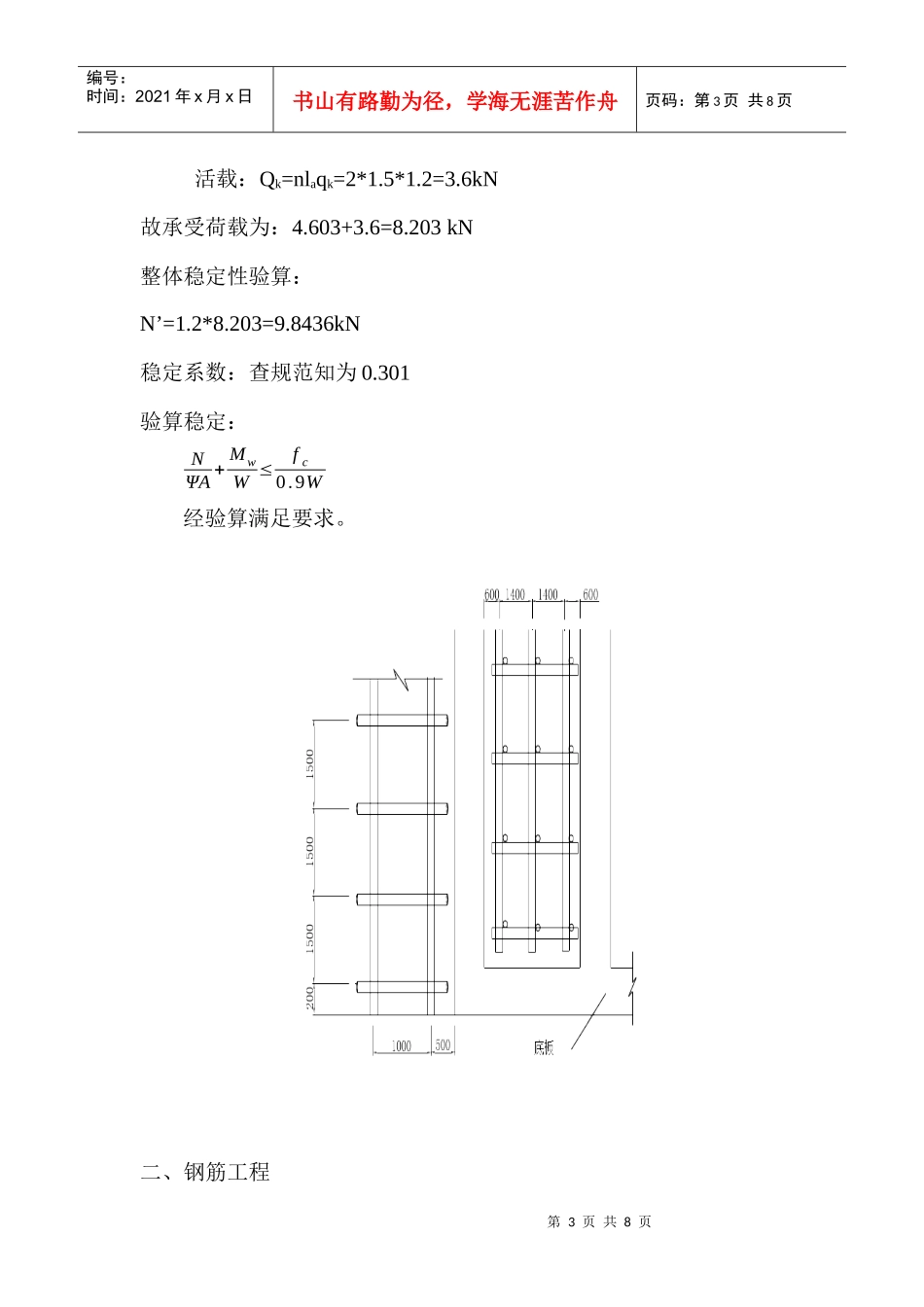

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页山顶水池施工方案贵州电力建设第二工程公司二0一一年六月十日第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页第一章工程概况第一节工程概况该工程为纳雍发电总厂安乐灰场蓄水池加高工程，前期蓄水池早已完工投入使用，现根据电厂堆灰需要加大蓄水池容量。则经业主要求在原蓄水池上加高3.5米。此工程现场运输条件较困难，所有主材及辅材都必须采用人工转运，从通村公路至山顶水池约为25°左右斜坡，转运距离约200米。第二节主要施工方法一、脚手架的搭设四周搭设双排脚手架，宽1000mm，距墙边500mm，纵距1.5m，步距1.5m，脚手架应与施工面保持同一工作面。内墙脚手架采用满堂架立柱间距1.4m，步距1.4m，具体如下图：稳定验算：脚手架承受荷载=恒载+活载恒载Gk=Hi(gk1+gk3)+nlagk2=25*(0.1089+0.0753)=4.6030kN其中：Hi为立丁计算载面上的架高，gk1为以每米架高计的构架基本结构杆部件的自重计算基数，gk3为以每米架高计的外立面整体拉结件和防护材料的自计算基数，以上数据为查有关规范得出。第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页活载：Qk=nlaqk=2*1.5*1.2=3.6kN故承受荷载为：4.603+3.6=8.203kN整体稳定性验算：N’=1.2*8.203=9.8436kN稳定系数：查规范知为0.301验算稳定：NΨA+MwW≤fc0.9W经验算满足要求。二、钢筋工程第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页1、钢筋施工A、准备工作钢筋施工前，依照设计图纸和施工规范规定进行钢筋翻样，根据翻样表加工出钢筋。使用的钢筋应有出厂合格证和试验报告单。钢筋采用搭接.B、钢筋的运输由于施工现场无法通车，在原来乡间小路基础上采用浆砌石形成一条便道，然后具体为采用人工运输把钢筋运达山顶，在山体与水池之间用钢管搭设施工通道，采用人工运输把钢筋运达水池顶部。c、钢筋的摆设与绑扎2、为施工方便，在原墙体部分剔开约5CM厚槽，根据原水池墙体钢筋布置，采用钻孔，孔深为20cm,间距为10cm，钻孔后植入对应钢筋。3、根据规范要求，扣除保护层，先摆设内墙立筋，再摆设分布筋,再摆设外墙钢筋，再摆设分布筋，摆放时，钢筋应错开，焊接接头错开率不大于50%，绑扎接头25%错开，错开长度≥35d，且不应小于500mm。墙体外围钢筋锚入顶板1.4Lae。4、墙体钢筋绑扎完毕后，再摆设顶板钢筋，顶板筋为单层双向布置，间距10cm。5、每个节点均应绑扎牢固。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页6、钢筋绑扎完成后，应挂好垫块，间距为800×800mm。三、模板工程1、模板I、墙体内外模部分采用18厚喷塑胶合板组装，墙体内模及中间隔墙全部采用18厚喷塑胶合板组装，背面以50×100木枋用间距@300的Φ12对拉加固，间距为800×800。II、内模拼装内外拱圈均采用定型模板组装，在对拉孔处设100×50木枋，对拉间距800mm。板模应清缝，拼缝间隙不超过2mm，在板模底贴单面胶带纸，以防止漏浆。四、砼的浇筑本工程采用人工运输到顶板，顶板用铁皮垫底，在顶板上进行人工搅拌混凝土。搅拌均匀后再下至墙体。每层下料厚度为50cm，墙体采用分层浇筑，四周均匀下料，均匀向上浇筑，每层厚度为50cm，振捣时从低处往高处振捣，振动棒杆点呈梅花形布置，杆点间距不小于振动棒作用半径的1.5倍。五、成品保护1.模板拆除时，拆除的钢管扣件不得乱丢，撬模边时，不得将模板撬坏，应先用木楔将模板挤开。2.拆除的模板，不得乱丢乱摔，应轻拿轻放。将拆除的模板逐堆放好。第6页共8页第5页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页3.模板涂刷的色拉油应均匀，不得污染钢筋。4.墙体拉结筋及各种杆筋不得任意割断和损坏。六、质量保证措施1、应严格按照钢筋砼施工规范施工。2、施工用原材料必须有原材料的合格证书。3、严格执行三检制度，发现问题及时上报。4、施工前熟悉图纸，对各工种进行详细的技术交底，使整个操作人员明...
