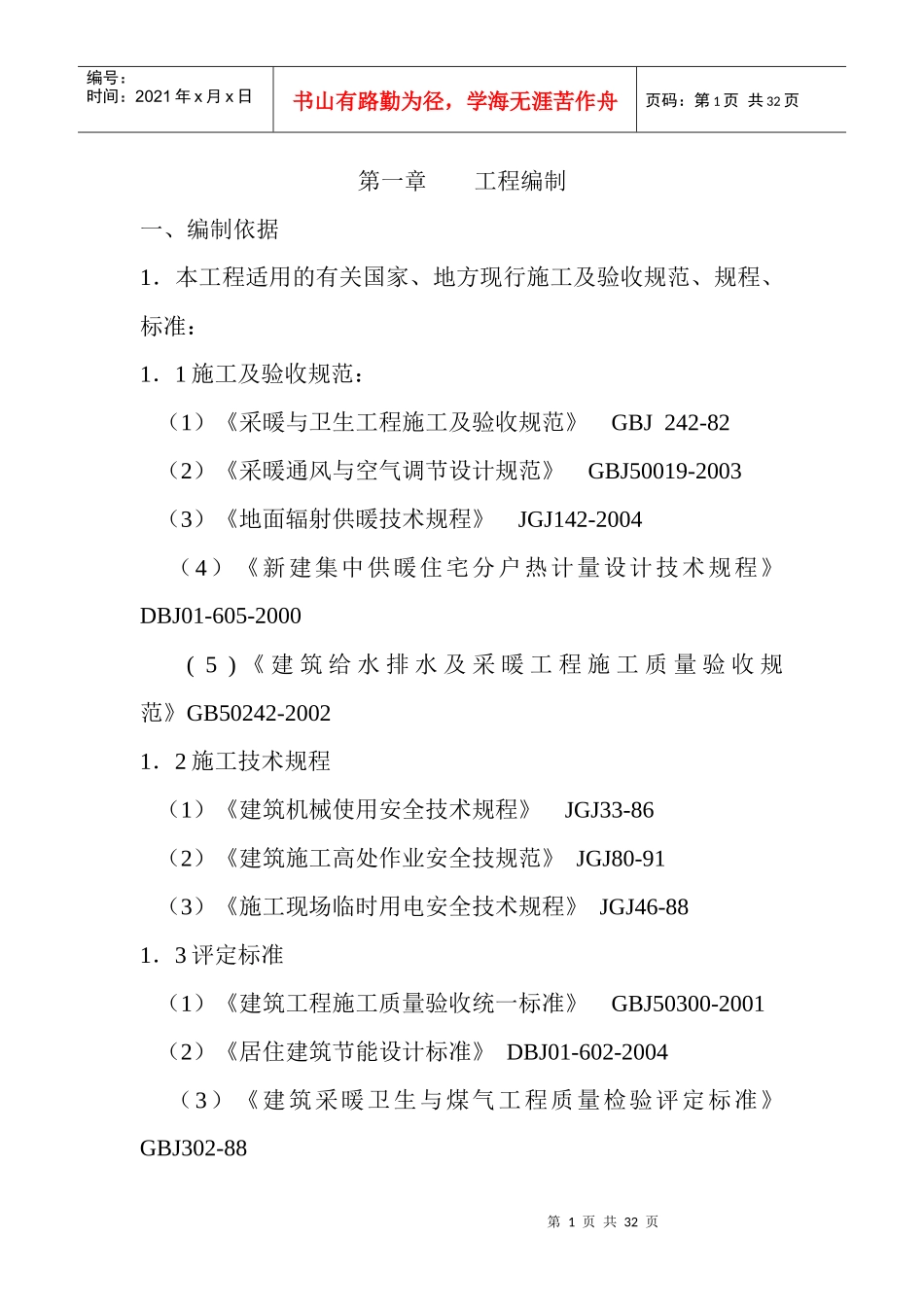

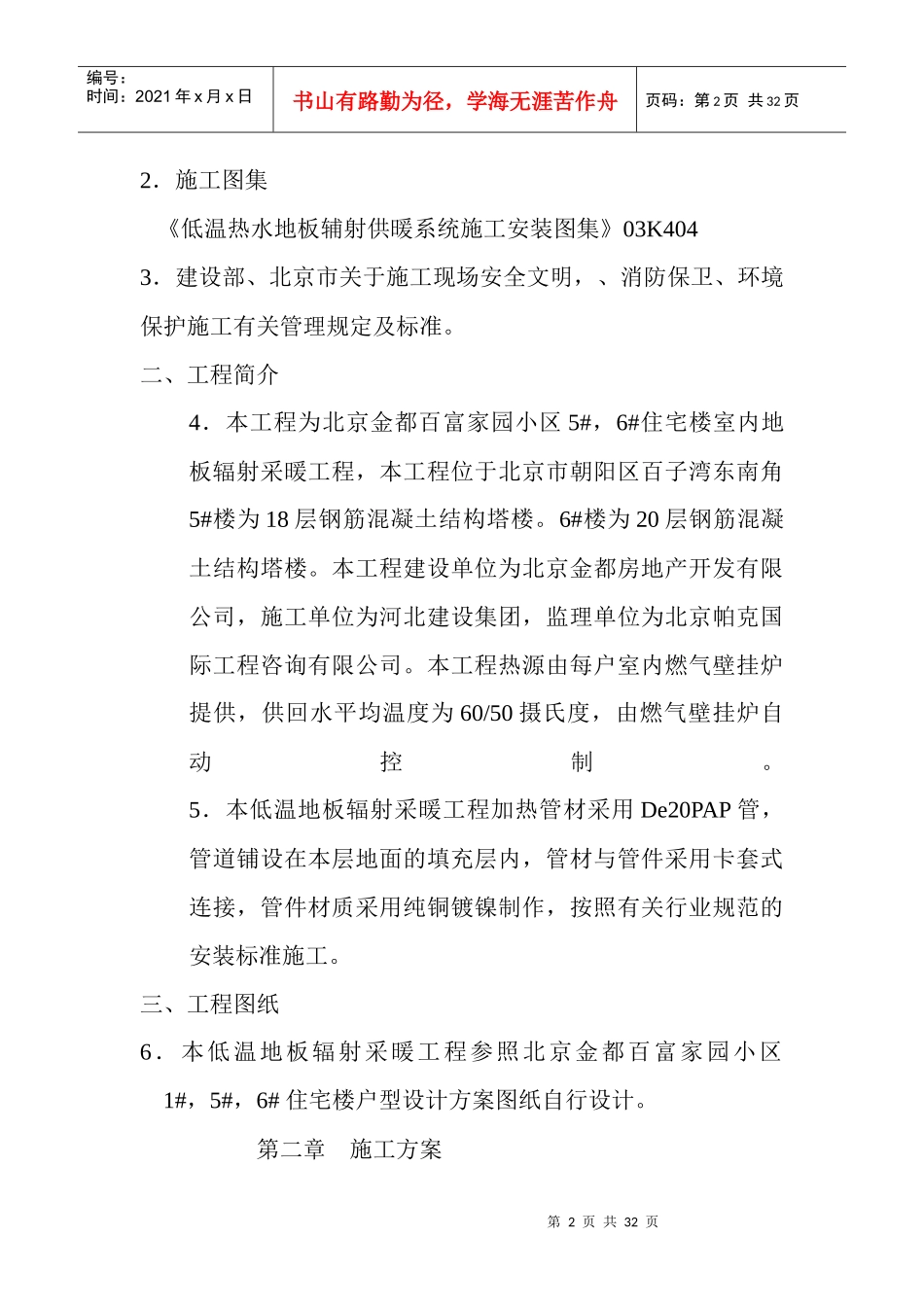

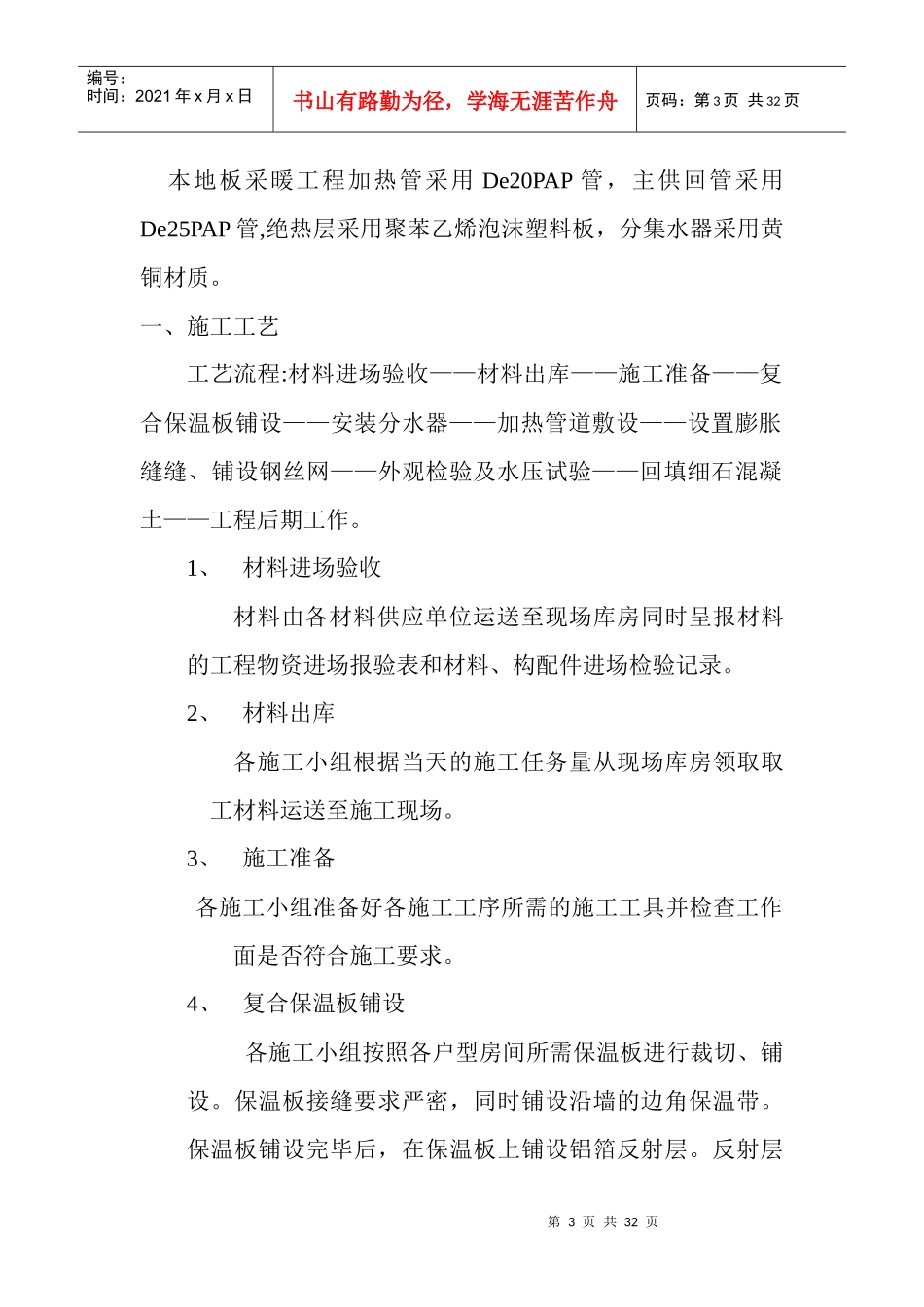

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页第一章工程编制一、编制依据1．本工程适用的有关国家、地方现行施工及验收规范、规程、标准：1．1施工及验收规范：（1）《采暖与卫生工程施工及验收规范》GBJ242-82（2）《采暖通风与空气调节设计规范》GBJ50019-2003（3）《地面辐射供暖技术规程》JGJ142-2004（4）《新建集中供暖住宅分户热计量设计技术规程》DBJ01-605-2000(5)《建筑给水排水及采暖工程施工质量验收规范》GB50242-20021．2施工技术规程（1）《建筑机械使用安全技术规程》JGJ33-86（2）《建筑施工高处作业安全技规范》JGJ80-91（3）《施工现场临时用电安全技术规程》JGJ46-881．3评定标准（1）《建筑工程施工质量验收统一标准》GBJ50300-2001（2）《居住建筑节能设计标准》DBJ01-602-2004（3）《建筑采暖卫生与煤气工程质量检验评定标准》GBJ302-88第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页2．施工图集《低温热水地板辅射供暖系统施工安装图集》03K4043．建设部、北京市关于施工现场安全文明，、消防保卫、环境保护施工有关管理规定及标准。二、工程简介4．本工程为北京金都百富家园小区5#，6#住宅楼室内地板辐射采暖工程，本工程位于北京市朝阳区百子湾东南角5#楼为18层钢筋混凝土结构塔楼。6#楼为20层钢筋混凝土结构塔楼。本工程建设单位为北京金都房地产开发有限公司，施工单位为河北建设集团，监理单位为北京帕克国际工程咨询有限公司。本工程热源由每户室内燃气壁挂炉提供，供回水平均温度为60/50摄氏度，由燃气壁挂炉自动控制。5．本低温地板辐射采暖工程加热管材采用De20PAP管，管道铺设在本层地面的填充层内，管材与管件采用卡套式连接，管件材质采用纯铜镀镍制作，按照有关行业规范的安装标准施工。三、工程图纸6．本低温地板辐射采暖工程参照北京金都百富家园小区1#，5#，6#住宅楼户型设计方案图纸自行设计。第二章施工方案第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页本地板采暖工程加热管采用De20PAP管，主供回管采用De25PAP管,绝热层采用聚苯乙烯泡沫塑料板，分集水器采用黄铜材质。一、施工工艺工艺流程:材料进场验收——材料出库——施工准备——复合保温板铺设——安装分水器——加热管道敷设——设置膨胀缝缝、铺设钢丝网——外观检验及水压试验——回填细石混凝土——工程后期工作。1、材料进场验收材料由各材料供应单位运送至现场库房同时呈报材料的工程物资进场报验表和材料、构配件进场检验记录。2、材料出库各施工小组根据当天的施工任务量从现场库房领取取工材料运送至施工现场。3、施工准备各施工小组准备好各施工工序所需的施工工具并检查工作面是否符合施工要求。4、复合保温板铺设各施工小组按照各户型房间所需保温板进行裁切、铺设。保温板接缝要求严密，同时铺设沿墙的边角保温带。保温板铺设完毕后，在保温板上铺设铝箔反射层。反射层第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页接缝要求搭接5厘米，并用胶带粘牢。5、安装分水器将分水器及配套的外牙弯头组装完毕，确认分水器安装位置并画线打孔，将分水器固定在墙壁上。6、加热管道敷设根据各户型地板采暖施工图纸，由分水器开始铺设加热管。并连接主供回水管路至燃气壁挂炉。7、设置膨胀缝，铺设钢丝网按照面积大于30平方米，单边长大于6米的标准设置膨胀缝，而且过门处必须设置膨胀缝。然后铺设钢丝网并绑扎牢固。8、外观检验及水压试验确认前述工序已施工完毕，检验各环路管材连接可靠在分水器上安装压力表及引水管向系统内注水同时排除系统内空气，满水后用手动升压泵缓慢升压至0.6Mpa并保压1小时同时申报监理验收。填报各项报验资料。9、回填细石混凝土监理确认前述工序全部合格后，将工作面移交给总包方回填细石混凝土。回填过程中必须带压浇捣混凝土。混凝土养护期满后系统内应保持不小于0.4Mpa的压力。10、工程后期工作第5页共32页第4页共32页编号：时间：2021年x月...
