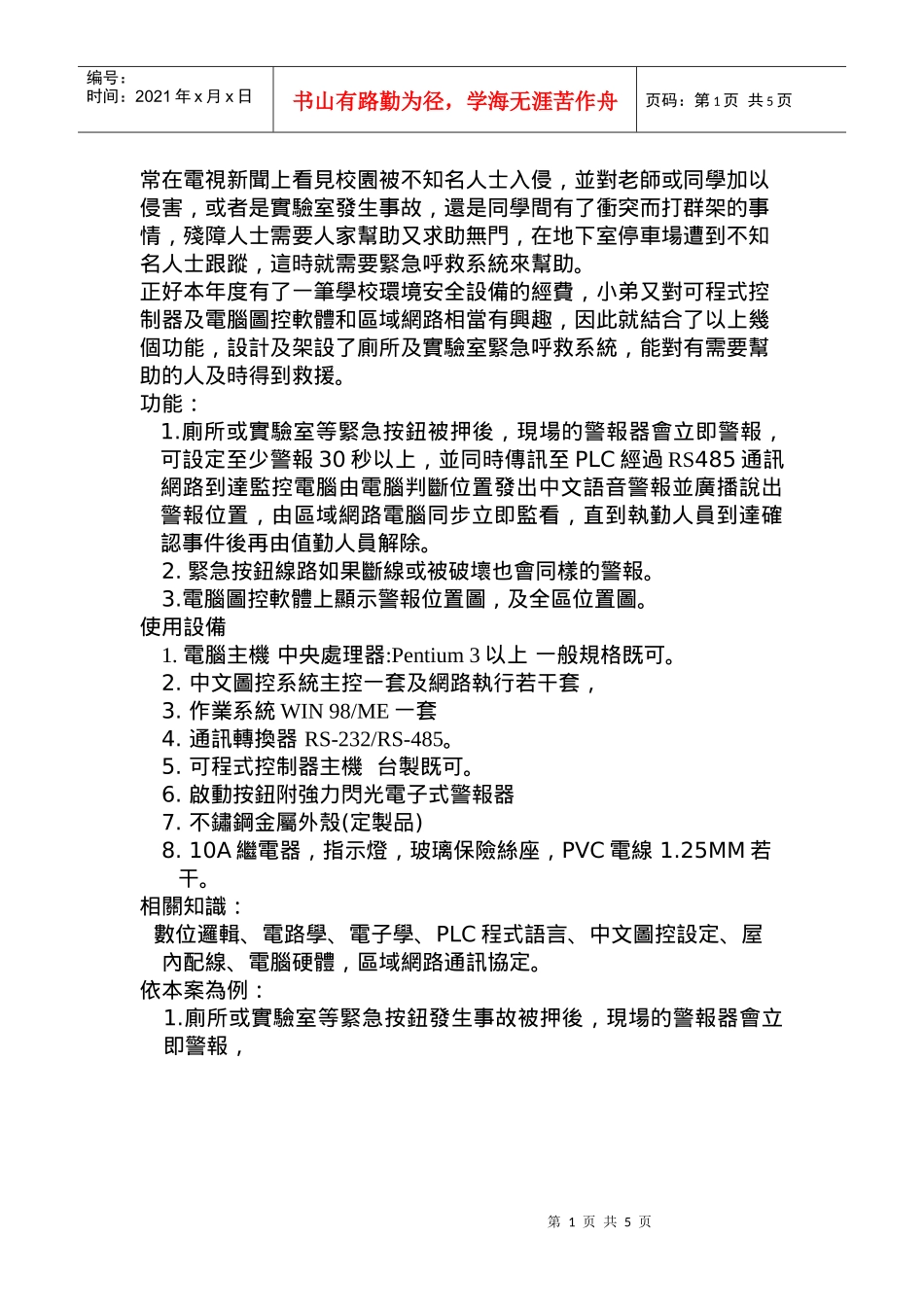

第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共5页常在電視新聞上看見校園被不知名人士入侵，並對老師或同學加以侵害，或者是實驗室發生事故，還是同學間有了衝突而打群架的事情，殘障人士需要人家幫助又求助無門，在地下室停車場遭到不知名人士跟蹤，這時就需要緊急呼救系統來幫助。正好本年度有了一筆學校環境安全設備的經費，小弟又對可程式控制器及電腦圖控軟體和區域網路相當有興趣，因此就結合了以上幾個功能，設計及架設了廁所及實驗室緊急呼救系統，能對有需要幫助的人及時得到救援。功能：1.廁所或實驗室等緊急按鈕被押後，現場的警報器會立即警報，可設定至少警報30秒以上，並同時傳訊至PLC經過RS485通訊網路到達監控電腦由電腦判斷位置發出中文語音警報並廣播說出警報位置，由區域網路電腦同步立即監看，直到執勤人員到達確認事件後再由值勤人員解除。2.緊急按鈕線路如果斷線或被破壞也會同樣的警報。3.電腦圖控軟體上顯示警報位置圖,及全區位置圖。使用設備1.電腦主機中央處理器:Pentium3以上一般規格既可。2.中文圖控系統主控一套及網路執行若干套，3.作業系統WIN98/ME一套4.通訊轉換器RS-232/RS-485。5.可程式控制器主機台製既可。6.啟動按鈕附強力閃光電子式警報器7.不鏽鋼金屬外殼(定製品)8.10A繼電器，指示燈，玻璃保險絲座，PVC電線1.25MM若干。相關知識：數位邏輯、電路學、電子學、PLC程式語言、中文圖控設定、屋內配線、電腦硬體，區域網路通訊協定。依本案為例：1.廁所或實驗室等緊急按鈕發生事故被押後，現場的警報器會立即警報，第2页共5页第1页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共5页警報器2.同時傳訊至PLC經過RS485通訊網路第3页共5页第2页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共5页3.到達監控電腦圖控軟體上顯示警報位置圖,及全區位置圖。由電腦判斷位置發出中文語音警報並廣播說出警報位置，第4页共5页第3页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共5页由區域網路電腦同步立即監看，直到執勤人員到達確認事件後再由值勤人員解除。緊急按鈕線路如果斷線或被破壞也會同樣的發出警報。第5页共5页第4页共5页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共5页PS：此套系統也可應用在水電冷氣監視控制系統，可立即看出學校的用電量，用電設備運轉情況，冷氣時程控制，歷史紀錄，故障分析，等等很多的功能，也已建製完成，待他日較有空檔時在整理上傳。高雄師大附中總務處維修室作者：賴建廷07-7613875轉539行電0910812261
