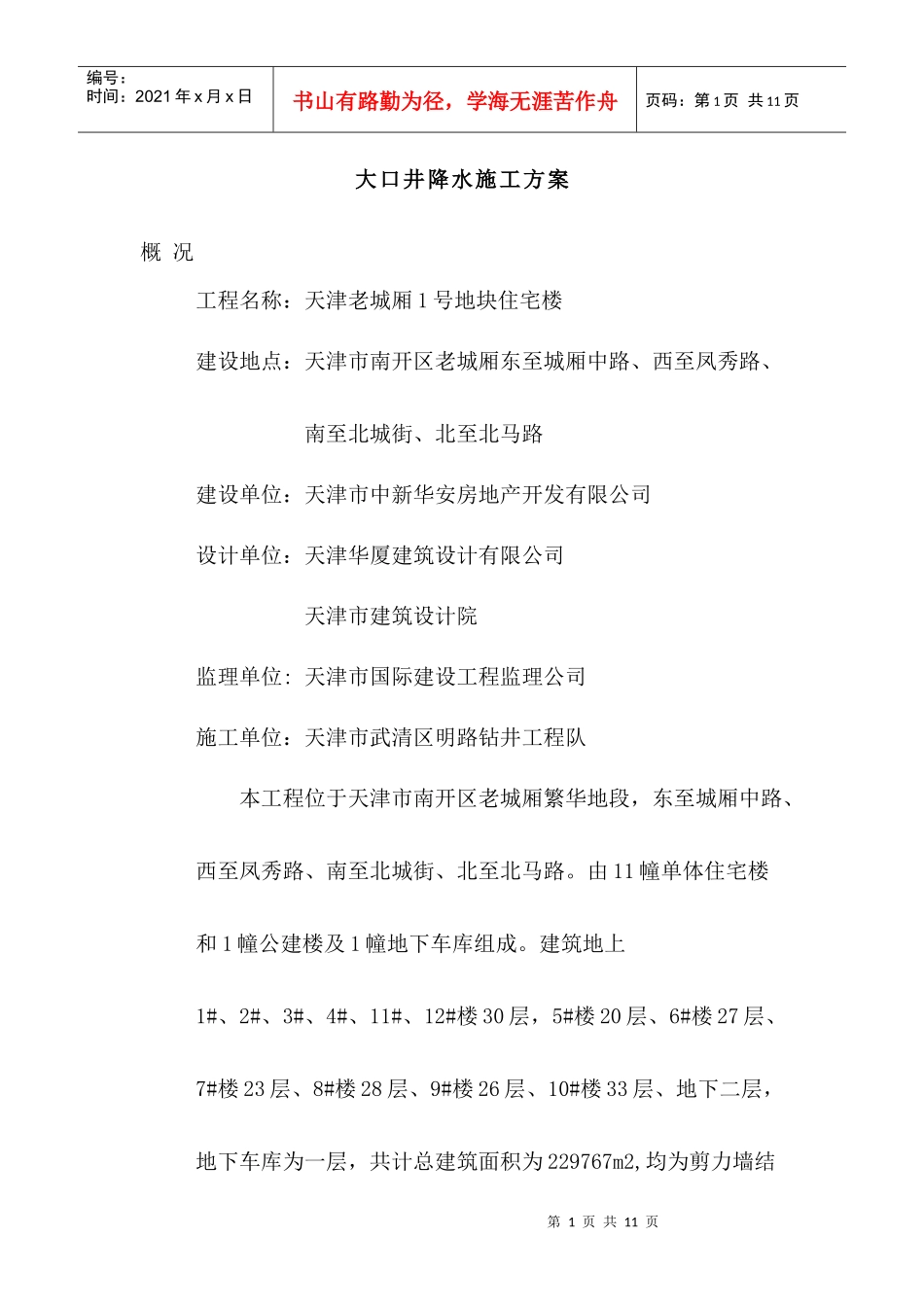

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页大口井降水施工方案概况工程名称：天津老城厢1号地块住宅楼建设地点：天津市南开区老城厢东至城厢中路、西至凤秀路、南至北城街、北至北马路建设单位：天津市中新华安房地产开发有限公司设计单位：天津华厦建筑设计有限公司天津市建筑设计院监理单位:天津市国际建设工程监理公司施工单位：天津市武清区明路钻井工程队本工程位于天津市南开区老城厢繁华地段，东至城厢中路、西至凤秀路、南至北城街、北至北马路。由11幢单体住宅楼和1幢公建楼及1幢地下车库组成。建筑地上1#、2#、3#、4#、11#、12#楼30层，5#楼20层、6#楼27层、7#楼23层、8#楼28层、9#楼26层、10#楼33层、地下二层，地下车库为一层，共计总建筑面积为229767m2,均为剪力墙结第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页构。1．井点布置根据设计图纸，基坑采用大口井坑内降水，采用无砂混凝土井管，直径700mm，管径500mm,井深12m-16m。2．井点设计全孔下入无砂水泥砾石滤水管，滤水管直径500mm，滤水管外侧均匀回填φ3-5mm过滤石硝，滤水管内下入潜水泵。3．抽水方案设计采用潜水泵连续抽水，经沉淀池沉淀后排入排水系统。排水布置如图示意。大口井串联排水示意图沉淀池排入排水系统第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页排水管布置及排水方向走土车道4．工作量计划总计1438米序号名称工作量合计1降水井93口井深12米1116米2降水井18口井深16米288米3观测井13口井深10米130米5．设备与人员配备设备名称设备型号数量钻机ZQ-506台潜水泵QY0．75-6-22140台人员配备根据实际需要，每台钻机配5人，排水值班人员配置8人。第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页6．施工进度与计划与保证措施工期本次降水工程计划于8月12日开始打井时间为15天，排水7-10天后开挖基槽。封井时间根据结构工期，计划安排在地下室顶板施工完成后填土完毕封井。实现工期目标的保证措施1.加强施工调度，做好实际施工纪录，积累计划管理信息。2.落实各项施工准备，保证各种资源的正常供应。3.材料供应保证：及时做好各类材料的计划，按工程进度调配材料供应，加强周转材料管理，按计划及时组织周转材料设备的进出场，并做好对方整齐，现场无散落。4.设备供应保证措施：根据施工进度计划，调配设备进出场。5.劳动力保证措施：合理调整劳动力的投入，确保施工的正常进行。7.质量保证措施第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页1．大口井主要质量控制技术参数标准序号检测项目控制技术参数(mm)1孔径-0,+d/52垂直度1%L3孔深-0,+3004沉渣厚度≤1002．井降水施工工艺工艺流程定孔位成孔清孔下管回填滤料洗井下泵排水8.施工安全及注意事项1、降水用的每只配电箱应做好重复接地，且必须放在箱架上。2、维修线路时应切断电源，不得带电作业，并挂出警示标志。第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页3、维修水泵时应在切断三级箱的漏电保护器后进行，专人监护三级箱。4、清除水泵内的污物时，应先切断电源，专人监护配电箱。5、降水期间，降水井井口应做井盖，以防人员坠落和异物进入井内，影响降水。6、在基坑内的所有降水用电线路应设套管，防止硬物损伤后漏电。沿基坑四周布置的线路可以沿防护栏杆架空设置，但是应做好防护栏杆的接地保护，防止触漏电的发生。9.文明施工及环保措施将地下污水排入市政管网前首先进行三级过滤，并根据市政污水管理局批复的临时排水许可证的要求排入相应的污水井。严禁将污水排到路面上。10.施工工艺大口井施工施工准备确定孔位确定泥浆池位置开挖井位探坑开挖泥第7页共11页第6页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共11页浆池挖好泥浆沟接通水源接通电源。施工工艺：（1.）机器就位将钻机放置于...
