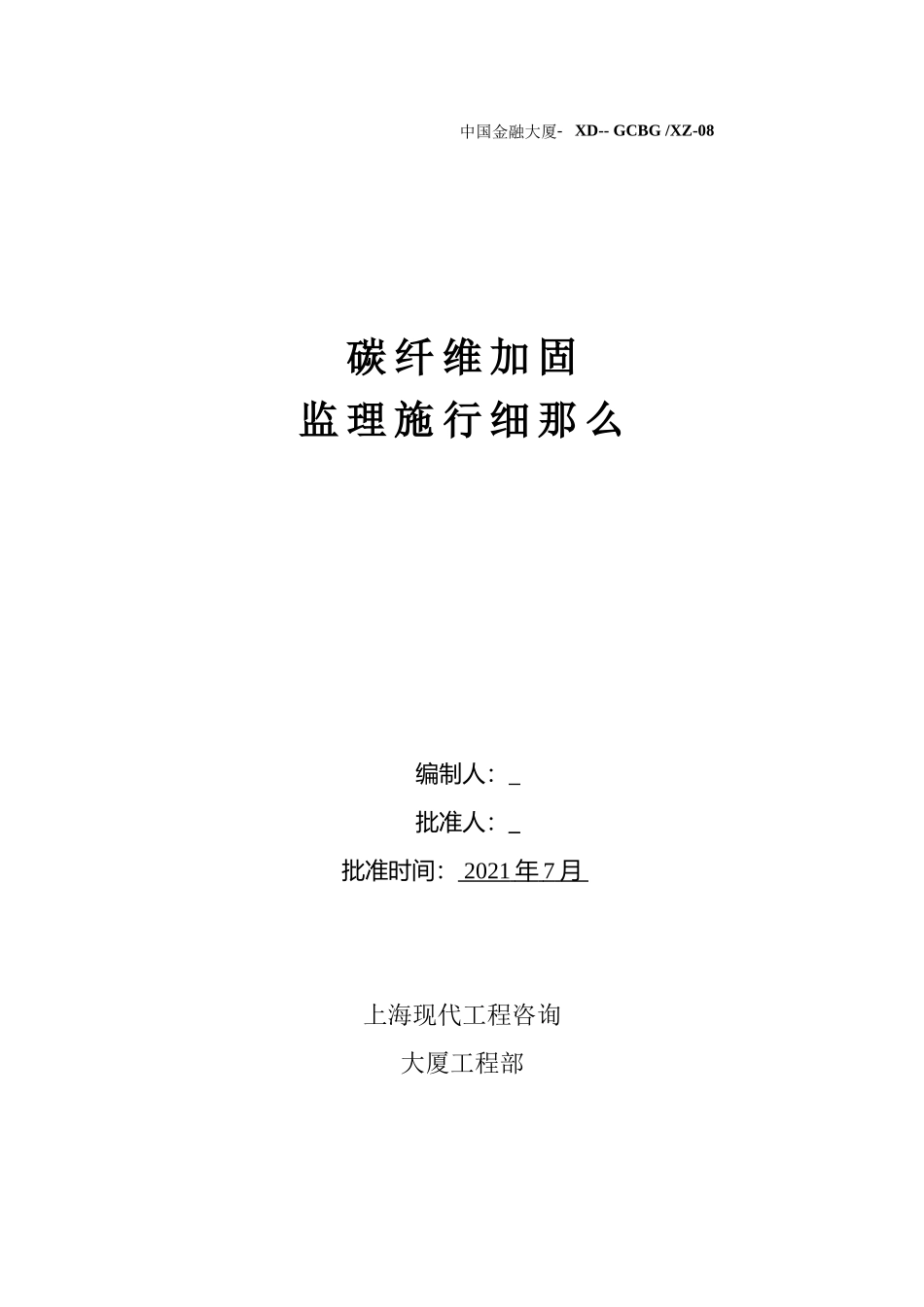

中国金融大厦-XD--GCBG/XZ-08碳纤维加固监理施行细那么编制人：批准人：批准时间：2021年7月上海现代工程咨询大厦工程部一、工程概况1、大厦位于区路口1995年主体构造封顶后停工至今现由上海润宝置业改造装修做五星级酒店。原建筑地上塔楼包括机房及设备层共40层裙房4层和塔楼连为一体满堂地下室共2层建筑高度138m,总建筑面积约为56666㎡。2、本工程的主要建筑改造内容：1〕.在紧邻原裙房地下室东侧增加2000㎡建筑用地新建地下室2层地下车库和原地下室开洞相通部分有6层地上建筑为酒店辅助用房；2〕.为满足酒店客房要求塔楼层南北立面各增加一排框架柱以扩大酒店建筑面积将37层以上构造构件全部撤除增加8层建筑加层后建筑高度为171.700m总建筑面积为85219㎡；3〕.原裙房地上部分全部撤除利用原构造柱位重建5层裙房屋面标高为20.45m。3、主要加固：改造内容加固板碳纤维、粘钢梁加大截面、外包钢柱加大截面、外包钢墙加大截面、外包钢二、编制根据：1.?纤维增强复合材料加固砼构造技术规程?〔DG/TJ08-012-2002J10158-2002〕2.?碳纤维片材加固砼构造技术规程?〔CECS146：2003〕3.?建筑工程施工质量验收统一?〔GB50300－2001〕4.?建筑物、构筑物撤除技术?〔DBJ08-70-98〕5.?混凝土构造加固设计?GB50367-2006;6.?建筑抗震加固技术规程?JGJ116-2021;7.?建立工程监理?GB50319-2000;8.中国金融大厦监理规划；9.碳纤维加固施工方案；10.楼板洞口碳纤维加固深化设计图纸；11.?加固改造说明?0-03三、专业工程的特点：1、本工程因建立改变建筑物的使用功能将原商务办公楼改造为商务酒店因酒店客房给排水、、采暖和强弱电等的需要在塔楼原各楼层钻孔开洞建造井间故设计要求在各层楼板洞口处采用碳纤维加固加固洞口约750个碳纤维布使用量约为4500㎡四、监理工作流程：监理工作流程参照本工程监理规划中的工作流程进展主要涉及流程如下：构造加固工程监理工作流程分包资格审定开工五、监理工作的控制要点及目的值：1.设计施工图必须盖有出图章和审核章的有效图纸为准。2.设计图纸应会审和设计交底并有。3.施工组织设计的有关内容〔包括测量定位、卸载方案〕必须经监理审查同意催促施工严格按施工组织设计的有关内容进展施工。监理细那么编制见证取样检测施工方案编制审定施工准备工作核查审核通过开工申请审批监理工作交底建筑材料报审审批隐蔽工程验收及现场质量理分部工程质量验收及质量评定4.施工用碳纤维、底胶、找平胶、配套粘结剂、外表保护材料等应经业主、设计认可监理核准并经检验测试数据合格前方能使用。5.碳纤维加固前必须进展轴线定位由于原构造砼已经无标记所有对所有楼层的弄井位置准确定位、确保其垂直度。施工的测量数据报监理监理复核。6.钻孔和割孔应根据设计图纸进展定位、划线。7.碳纤维片材和碳纤维布及粘结胶根据设计加固图纸要求及范围需填报材料报审单须经业主、设计认可监理审核并经检验检测数据到达设计要求方能使用。8.监理对现场需要加固的砼外表处理进展监视检查应去除被加固构件外表的剥落、疏松、蜂窝、腐蚀等劣化砼露出砼构造层。并用修复材料将外表修复平整。9.假如被粘贴的砼外表出现裂缝监理将按照设计要求对裂缝进展灌浆和封闭处理。10.被粘贴的砼外表应打磨平整除去外表浮浆、油污等杂质。直至完全露出砼构造新面。转角粘贴处应进展导角处理并打磨成圆弧状圆弧半径不应小于20毫米。11.砼外表应清理干净并保持枯燥。12.应按消费厂提供的工艺规定配制底胶。13.应采用滚筒刷将底胶均匀涂抹于混凝土外表。宜在底胶外表指触枯燥后尽快进展下一工序的施工。14.应按消费厂提供的工艺规定配制找平胶。15.应对混凝土外表凹陷部位用找平胶填补平整不应有棱角。16.转角处应采用找平胶修理成为光滑的圆弧半径不应小于20mm。17.宜在找平胶外表指触枯燥后尽快进展下一工序的施工。18.应按设计要求的尺寸裁剪碳纤维布。19.应按消费厂提供的工艺规定配制粘结胶并均匀涂抹于粘贴部位。20.将碳纤维布用手轻压贴于需粘贴的位置采用专用的滚筒顺纤维方向屡次滚压挤除气泡使粘结胶充分浸透碳纤维布滚压时不得损伤碳纤维布；21.多层粘贴时应按照设计要求的敷贴次序重复上述步骤并...
