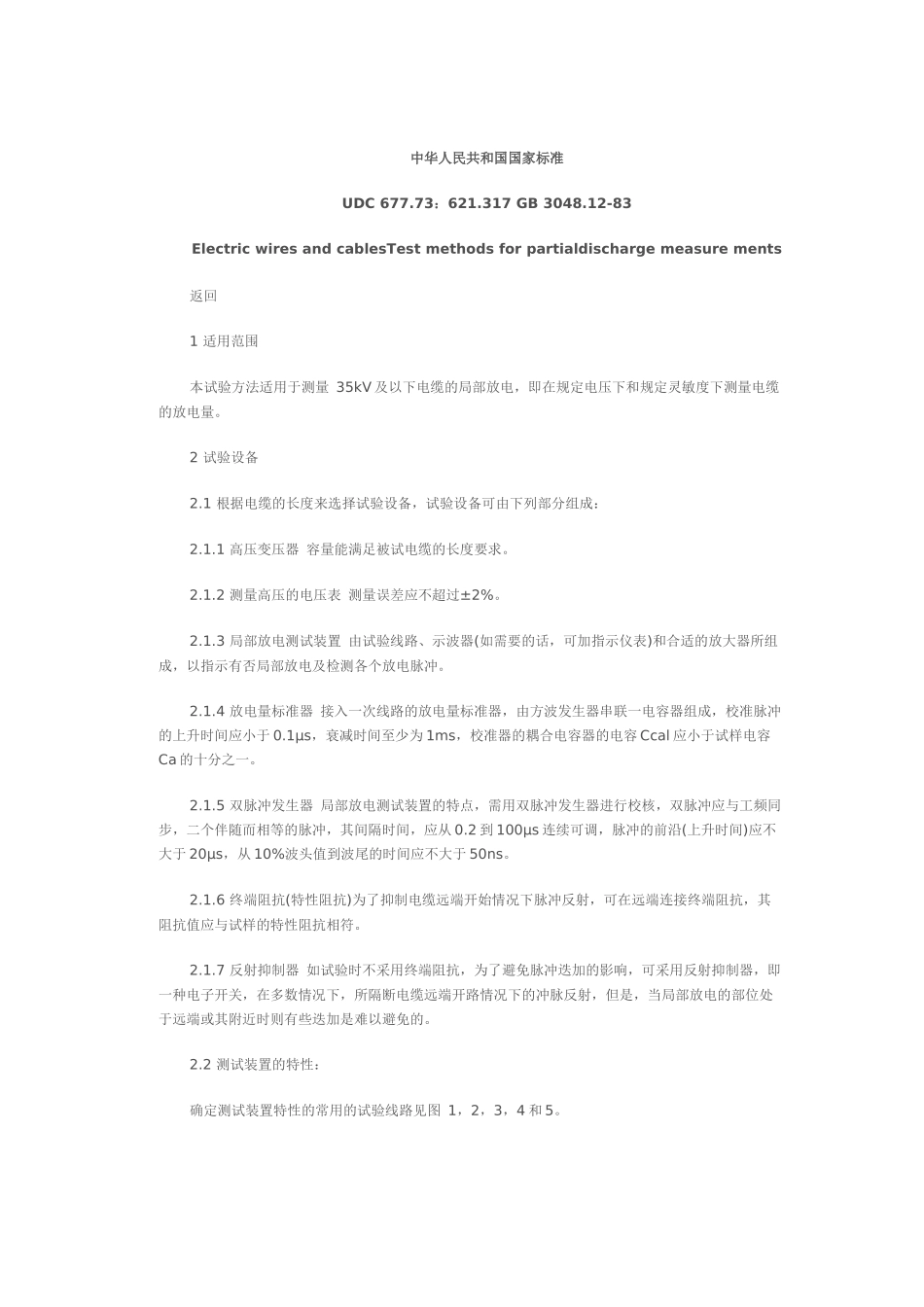

中华人民共和国国家标准UDC677.73：621.317GB3048.12-83ElectricwiresandcablesTestmethodsforpartialdischargemeasurements返回1适用范围本试验方法适用于测量35kV及以下电缆的局部放电，即在规定电压下和规定灵敏度下测量电缆的放电量。2试验设备2.1根据电缆的长度来选择试验设备，试验设备可由下列部分组成：2.1.1高压变压器容量能满足被试电缆的长度要求。2.1.2测量高压的电压表测量误差应不超过±2%。2.1.3局部放电测试装置由试验线路、示波器(如需要的话，可加指示仪表)和合适的放大器所组成，以指示有否局部放电及检测各个放电脉冲。2.1.4放电量标准器接入一次线路的放电量标准器，由方波发生器串联一电容器组成，校准脉冲的上升时间应小于0.1μs，衰减时间至少为1ms，校准器的耦合电容器的电容Ccal应小于试样电容Ca的十分之一。2.1.5双脉冲发生器局部放电测试装置的特点，需用双脉冲发生器进行校核，双脉冲应与工频同步，二个伴随而相等的脉冲，其间隔时间，应从0.2到100μs连续可调，脉冲的前沿(上升时间)应不大于20μs，从10%波头值到波尾的时间应不大于50ns。2.1.6终端阻抗(特性阻抗)为了抑制电缆远端开始情况下脉冲反射，可在远端连接终端阻抗，其阻抗值应与试样的特性阻抗相符。2.1.7反射抑制器如试验时不采用终端阻抗，为了避免脉冲迭加的影响，可采用反射抑制器，即一种电子开关，在多数情况下，所隔断电缆远端开路情况下的冲脉反射，但是，当局部放电的部位处于远端或其附近时则有些迭加是难以避免的。2.2测试装置的特性：确定测试装置特性的常用的试验线路见图1，2，3，4和5。2.2.1迭加性能如果不采用终端阻抗，就必须测定测试装置的迭加性能，按图6连接双脉冲发生器，并标绘出双脉冲曲线图(见附录A和图7，8和9)校核至少每年进行一次。2.2.2终端阻抗采用终端阻抗，对于被试电缆的适用性，在附录B中加以说明，这种校核至少每年进行一次和有要求时进行(见图4)。2.2.3反射抑制器使用反射抑制器的目的是要获得符合图7和1型双脉冲曲线图，按照图10，反射抑制器的效至至少每年校核一次和有要求时进行。2.2.4电量校准应用“电荷变换”校准法进行电量校准，在此方法中，校准器直接跨接在被试电缆一端的导电线芯和金属屏蔽层之间，然后将预定的电荷注入试品，要求注入电荷量能在示波器上产生的脉冲高度至少为10mm。一般情况下，在电源变压器供电之前，应把校准器取下，并不允许再调整放大器的放大倍数，在下述二种情况，则例外。a.校准器的电容能够在试验电压等级下工作和构成了一交校准线路；b.采用二次校准线路，此时，校准器不受高电压的影响，但是二次校准线路所产生的脉冲高度应事先针对一次校准线路所产生的脉冲高度进行核对。校准电量qcal(pC)等于校准脉冲幅值U(V)和校准器的电容Ccal(pF)的乘积。即当校准时，测量仪器的标定系数K乘上仪器的读数，可得到输入仪器的放电量数值。2.2.5灵敏度2.2.5.1试验设备中所有部件的噪声电平应尽量低，以保证灵敏度要求。2.2.5.2测试装置的灵敏度是指存在噪声背景条件下，仪器能检出的最小放电量qmin(pC)，用下式表示：式中：K--标定系数，计算得出，pC/mm；hn--干扰背景的偏转直，mm。为了得到明确的检测结果，qmin在示波器上的显示高度至少为视在噪声高度hn的二倍，如果采用指示仪表，则qmin的读数也至烽不噪声读数的二倍，但对于个别可明确识别为干扰脉冲者，则不计入噪声高度。2.2.5.3作为例行试验，灵敏度的要求，对聚乙烯(PE)、交联聚乙烯(XLPC)、乙丙橡皮(EPR)、丁基橡胶(BR)为20pC或以下：对聚氯乙烯(PVC)为40pC或以下。作为型式试验，灵敏度的要求对所有材料为5pC或以下。3试样制备型式试验取短段电缆试样，例行试验取制造长度的电缆试样。根据电缆长短选择试验线路。4试验步骤4.1短电缆试验4.1.1要求短电缆可考虑与集中电容相似，电缆长度的限制取决于所用的试验装置是否适用，实际长度可用双脉冲曲线图来决定，这在附录A中给以说明，并给于定义为lk。一般选用图1，2和3的试验线路。4.1.2灵敏度检验校准器应并联于试样远离测试仪器的一端，注入校准电量qcal和记录偏转值数a2，可计算出标定系数K(pC/mm)和灵敏度qmin(pC)...
