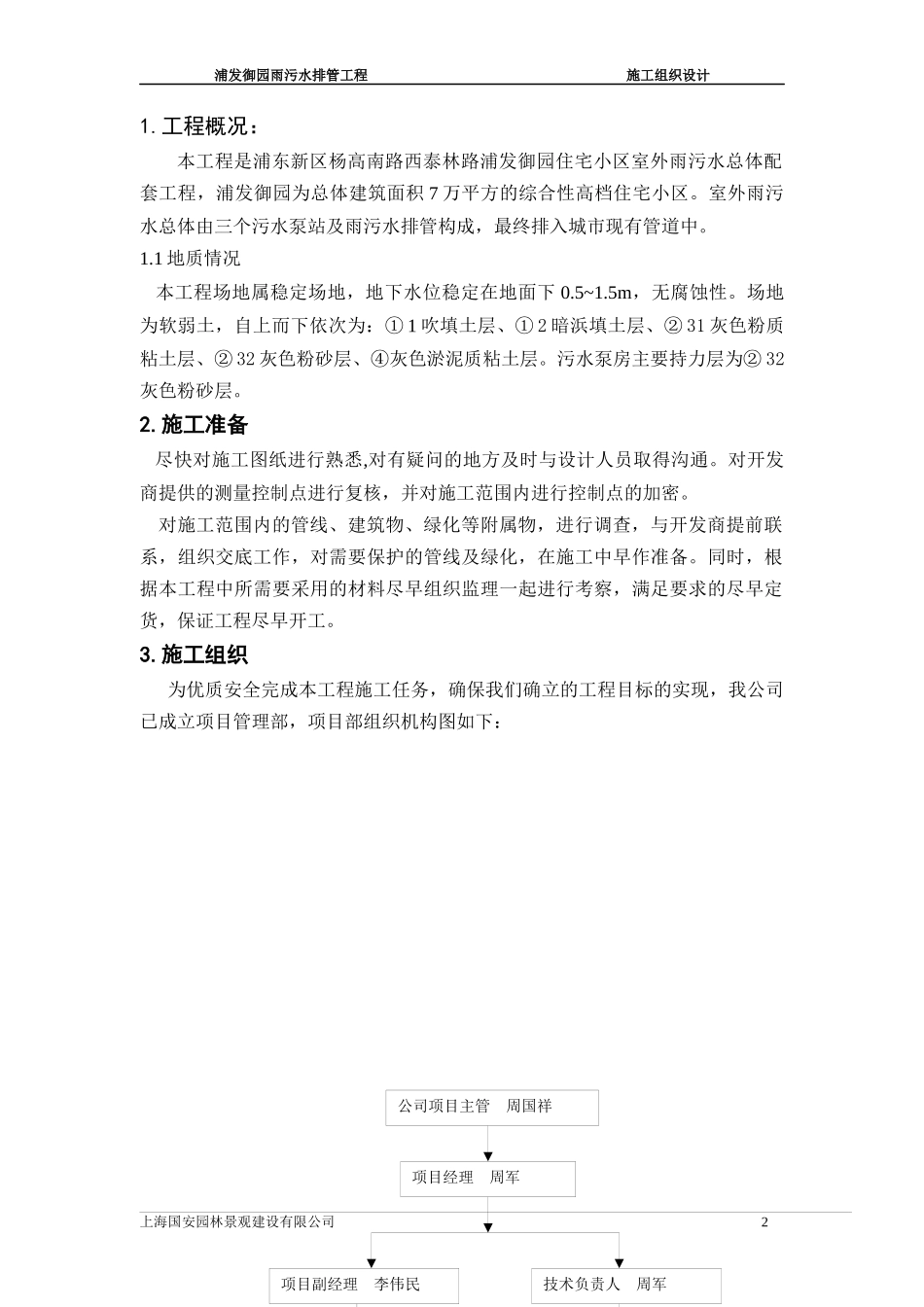

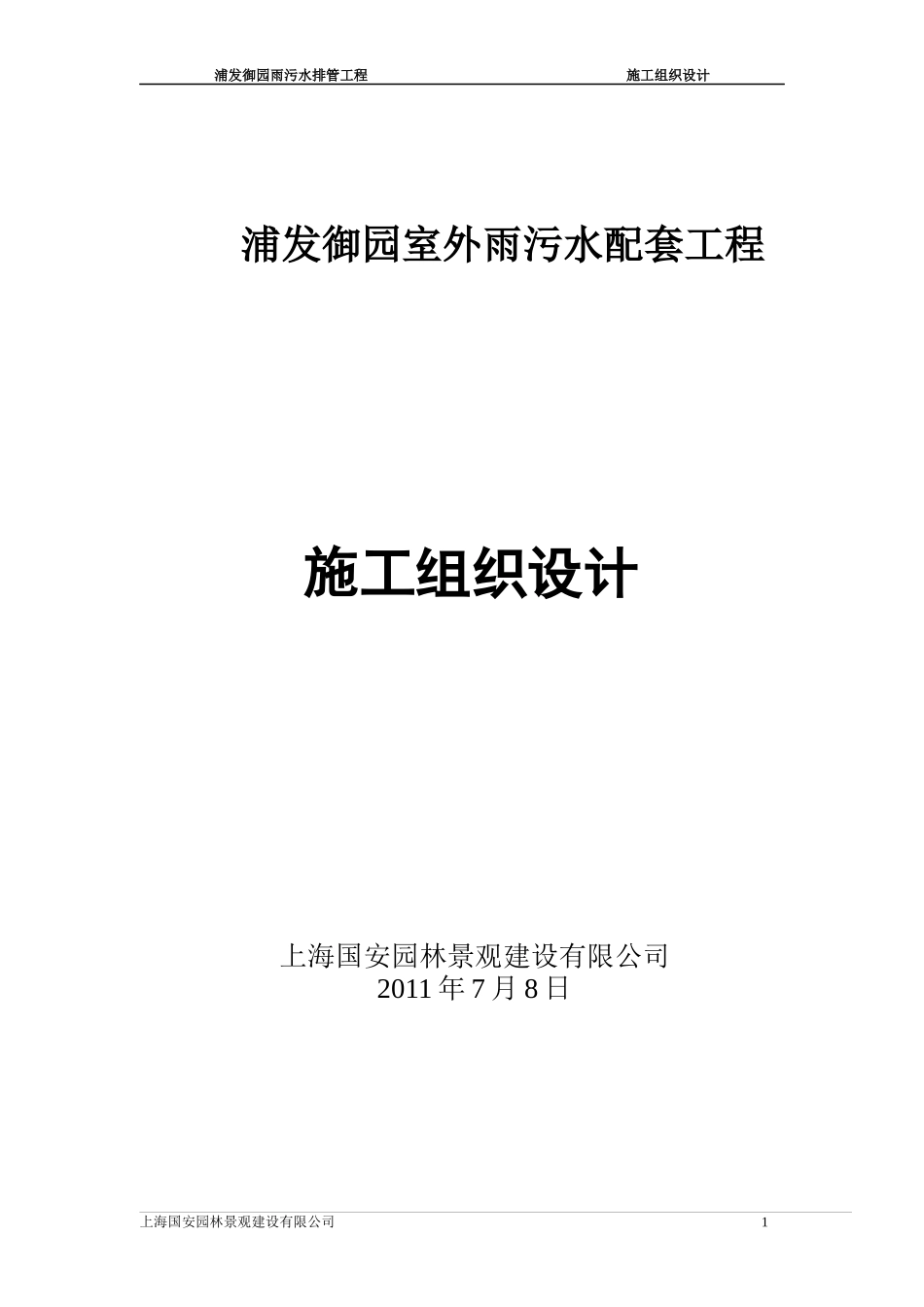

浦发御园雨污水排管工程施工组织设计浦发御园室外雨污水配套工程施工组织设计上海国安园林景观建设有限公司2011年7月8日上海国安园林景观建设有限公司1公司项目主管周国祥项目经理周军项目副经理李伟民技术负责人周军浦发御园雨污水排管工程施工组织设计1.工程概况：本工程是浦东新区杨高南路西泰林路浦发御园住宅小区室外雨污水总体配套工程，浦发御园为总体建筑面积7万平方的综合性高档住宅小区。室外雨污水总体由三个污水泵站及雨污水排管构成，最终排入城市现有管道中。1.1地质情况本工程场地属稳定场地，地下水位稳定在地面下0.5~1.5m，无腐蚀性。场地为软弱土，自上而下依次为：①1吹填土层、①2暗浜填土层、②31灰色粉质粘土层、②32灰色粉砂层、④灰色淤泥质粘土层。污水泵房主要持力层为②32灰色粉砂层。2.施工准备尽快对施工图纸进行熟悉,对有疑问的地方及时与设计人员取得沟通。对开发商提供的测量控制点进行复核，并对施工范围内进行控制点的加密。对施工范围内的管线、建筑物、绿化等附属物，进行调查，与开发商提前联系，组织交底工作，对需要保护的管线及绿化，在施工中早作准备。同时，根据本工程中所需要采用的材料尽早组织监理一起进行考察，满足要求的尽早定货，保证工程尽早开工。3.施工组织为优质安全完成本工程施工任务，确保我们确立的工程目标的实现，我公司已成立项目管理部，项目部组织机构图如下：上海国安园林景观建设有限公司2浦发御园雨污水排管工程施工组织设计4.施工进度计划及人员、机械设备配备本工程计划从2011年10月20日开工，2011年12月16日竣工。详见施工总进度计划表。4.1劳动力计划劳动力计划表序号工种2011年10月11月上旬11月中旬11月下旬12月上旬1泥工666662木工444443起重工444444杂工10101010105各类机械驾驶员444446后勤、管理人员444447合计32323232324.2主要机械设备主要机械设备计划表序号机械设备名称规格型号单位数量备注1轻型井点套62挖掘机住友SH200台2上海国安园林景观建设有限公司3浦发御园雨污水排管工程施工组织设计3自卸车5t辆34潜水泵4”套25泥浆泵4”套26振动锤台17汽车吊12t台18发电机台15．雨污水管道施工方案污水管道施工大部分采用大开挖开槽埋管的施工方法，局部深度超过2.5米的同槽雨污水管采用拉森钢板桩维护，井点降水的施工方法。5.1开槽埋管施工1、大开挖情况在一般情况下，深度小于2.5米的基槽采用大开挖施工的方法，按1:1放坡开挖，如雨污水同槽且深度有差异，则先机械挖至深度大的埋管底标高，槽底土基经验收后方可进行基础施工，本工程的UPVC加筋管的管道基础均采用15cm的砾石砂基层+5cm中粗砂找平层。基础施工前必须复核标高，在沟槽底部每隔4m左右钉一只样桩，并用样尺检查桩顶标高，以控制挖土面、垫层面和基础面。砾石砂基层按规定的沟槽宽度满堂铺筑、摊平、拍实。厚度应均匀一致，并满足要求，且表面平整。2、浅管敷设时应先采用砾石砂基层+5cm中粗砂找平层垫至浅管管低标高，然后进行埋设。3、管道敷设必须保持基底无水状态下干作业。4、开挖、埋管步骤按下列示意图：上海国安园林景观建设有限公司4浦发御园雨污水排管工程施工组织设计上海国安园林景观建设有限公司5浦发御园雨污水排管工程施工组织设计上海国安园林景观建设有限公司6浦发御园雨污水排管工程施工组织设计上海国安园林景观建设有限公司7浦发御园雨污水排管工程施工组织设计5、分层开挖方案因车库间间距较小，有可能不能满足放坡开挖条件，因此区分情况按分层开挖施工。示意图如下：上海国安园林景观建设有限公司8浦发御园雨污水排管工程施工组织设计2、几种不同情况的处理措施2.1单管且埋深不大于2.5米的情况单管且埋深不大于2.5米，可按1:1放坡开挖，按排通图PSAR-D相关规范埋设，如不能满足1:1放坡，则必须使用木支撑围护。上海国安园林景观建设有限公司9浦发御园雨污水排管工程施工组织设计上海国安园林景观建设有限公司10浦发御园雨污水排管工程施工组织设计2.2、7#、8#房前深管埋设及接入雨水泵站埋管由于7#、8#房前深管埋设及进入雨水泵站埋管埋深达到3.6米，局部窨井挖深3.9米，基本已接近地下室底板标高，并且临近号房距...
