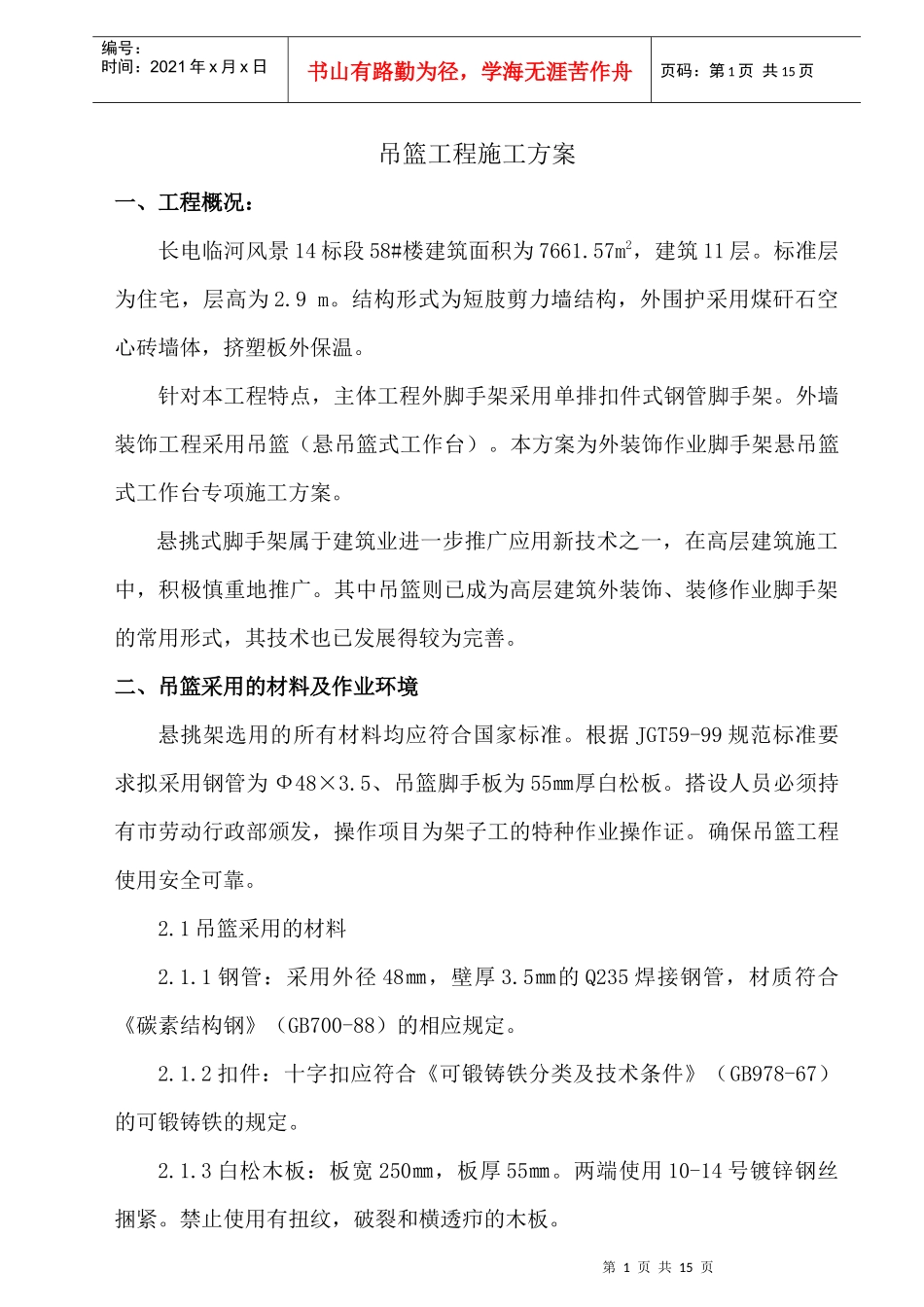

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页吊篮工程施工方案一、工程概况：长电临河风景14标段58#楼建筑面积为7661.57m2，建筑11层。标准层为住宅，层高为2.9m。结构形式为短肢剪力墙结构，外围护采用煤矸石空心砖墙体，挤塑板外保温。针对本工程特点，主体工程外脚手架采用单排扣件式钢管脚手架。外墙装饰工程采用吊篮（悬吊篮式工作台）。本方案为外装饰作业脚手架悬吊篮式工作台专项施工方案。悬挑式脚手架属于建筑业进一步推广应用新技术之一，在高层建筑施工中，积极慎重地推广。其中吊篮则已成为高层建筑外装饰、装修作业脚手架的常用形式，其技术也已发展得较为完善。二、吊篮采用的材料及作业环境悬挑架选用的所有材料均应符合国家标准。根据JGT59-99规范标准要求拟采用钢管为Ф48×3.5、吊篮脚手板为55㎜厚白松板。搭设人员必须持有市劳动行政部颁发，操作项目为架子工的特种作业操作证。确保吊篮工程使用安全可靠。2.1吊篮采用的材料2.1.1钢管：采用外径48㎜，壁厚3.5㎜的Q235焊接钢管，材质符合《碳素结构钢》（GB700-88）的相应规定。2.1.2扣件：十字扣应符合《可锻铸铁分类及技术条件》（GB978-67）的可锻铸铁的规定。2.1.3白松木板：板宽250㎜，板厚55㎜。两端使用10-14号镀锌钢丝捆紧。禁止使用有扭纹，破裂和横透疖的木板。第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页2.1.4手扳葫芦：采用天津市永正牵引设备厂出产的HSS-1.5型钢丝绳手扳葫芦。技术参数型号额定荷载手扳力前进手柄往复一次钢丝绳进程机床自重外型尺寸1.5T1500㎏≤441N＞509.5㎏468×27×130㎜2.1.5吊篮框：采用ф16钢筋焊接而成。采用的钢筋、焊条等材料符合国家标准要求。2.1.6钢丝绳：采用6×19直径为9.3㎜的交互捻钢丝绳。使用前对钢丝绳进行检查，发生断丝、腐蚀、磨损现象不得使用。2.1.7钢丝绳夹：采用绳夹公称尺寸为9的钢丝绳夹。2.1.8安全网：篮边立网为密目网。必须是经国家指定监督检验部门监督允许生产的厂家产品。2.2吊篮的作业环境要求2.2.1环境温度为-10℃～＋４０℃。空气相对湿度不超过90%。2.2.2作业人员工作处，阵风风速≤10.8m/min（六级风）。2.2.3无大雾、暴雨、大风等恶劣天气。三、吊篮设计与搭设3.1悬挑架设计与搭设3.1.1悬挑架采用外径48㎜，壁厚3.5㎜的Q235焊接钢管搭设。3.1.2预埋锚固件，在结构工程顶层梁板混凝土施工时预埋ф10钢筋制做的倒“U”形预埋件。距女儿墙4.5m，间距2m。第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页3.1.3两根6m焊接钢管为一组悬挑杆，每组悬挑杆间距2m。3.1.4在每组悬挑杆后端的上侧，设一道横杆将各组悬挑杆相互连接。横杆从预埋件中穿过，两根悬挑杆在预埋件两侧与横杆用扣件相连接。钢筋混凝土栏板预埋件第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页3.1.5沿悬挑杆在女儿墙内侧设一根立杆，用一道水平横杆相互连接。悬挑杆在水平横杆上侧与其用扣件连接。3.1.6在悬挑端设一道横杆，挑出建筑物水平距离0.7m。将各组悬挑杆相互连接。在每组悬挑杆的中间处水平横杆上固定钢丝绳。3.2手扳葫芦的设置3.2.1手扳葫芦的结构（1）松卸手柄（2）固定吊钩（3）送卸手柄（4）导向器（5）前进杆（6）反向杆（7）机壳（8）前进杆垫圈（9）拉伸弹簧（10）反向杆固定销（11）左连杆（12）右连杆（13）前夹钳（14）后夹钳（15）夹紧板（16）夹子（17）侧板（18）侧月销3.2.2每组悬挑杆悬挑一个手扳葫芦，手扳葫芦另一端的钢丝绳与吊篮做牢固连接。3.2.3钢丝绳的固定用钢丝绳夹把夹座扣在钢丝绳的工作段上，U形螺栓扣在钢丝绳的尾段上。钢丝绳夹的最少数量为3组，其间距为54㎜～72㎜。3.2.4向标牌所示“松卸”方法扳动松卸手柄，直至不能扳动为止，将钢丝绳锥形端从导绳孔穿入通过腭板的绳槽孔。从主钩孔穿出，使拉横手柄回复原位。往复扳动前进手柄，即可进行起吊和牵引；而往复扳动倒退手柄时，即可下落或放松。3.2.5在每个手扳葫芦上必须设有一...
