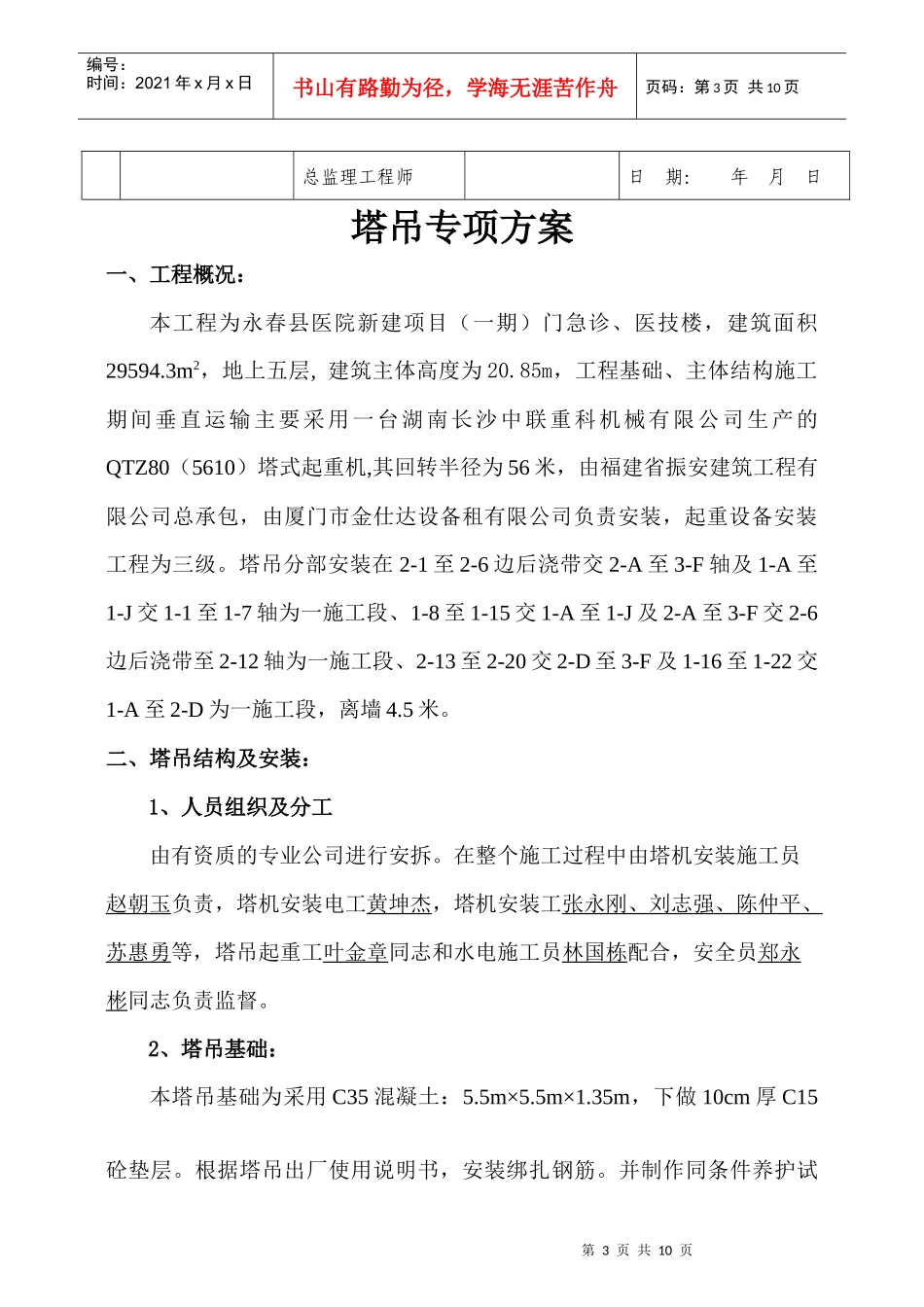

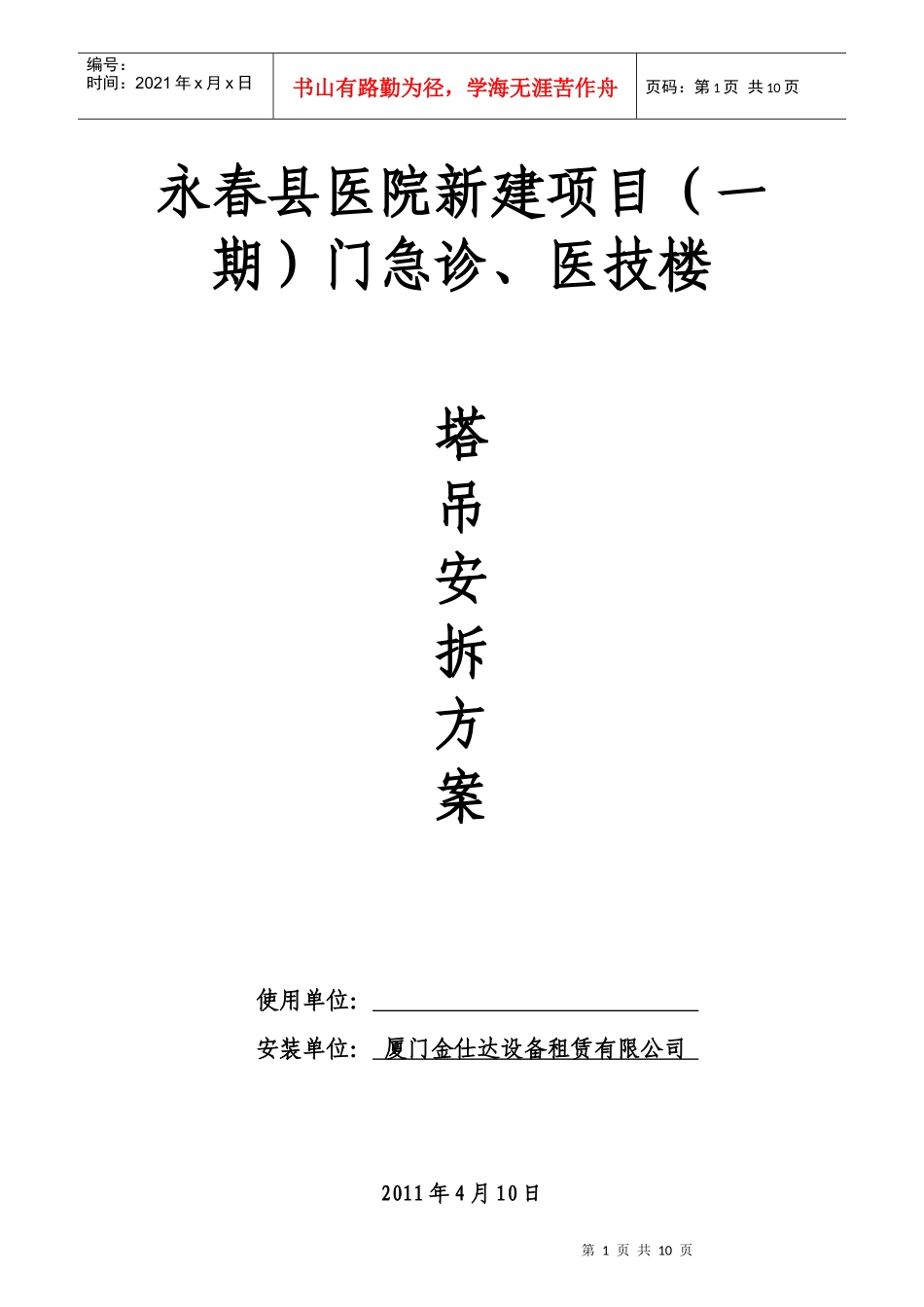

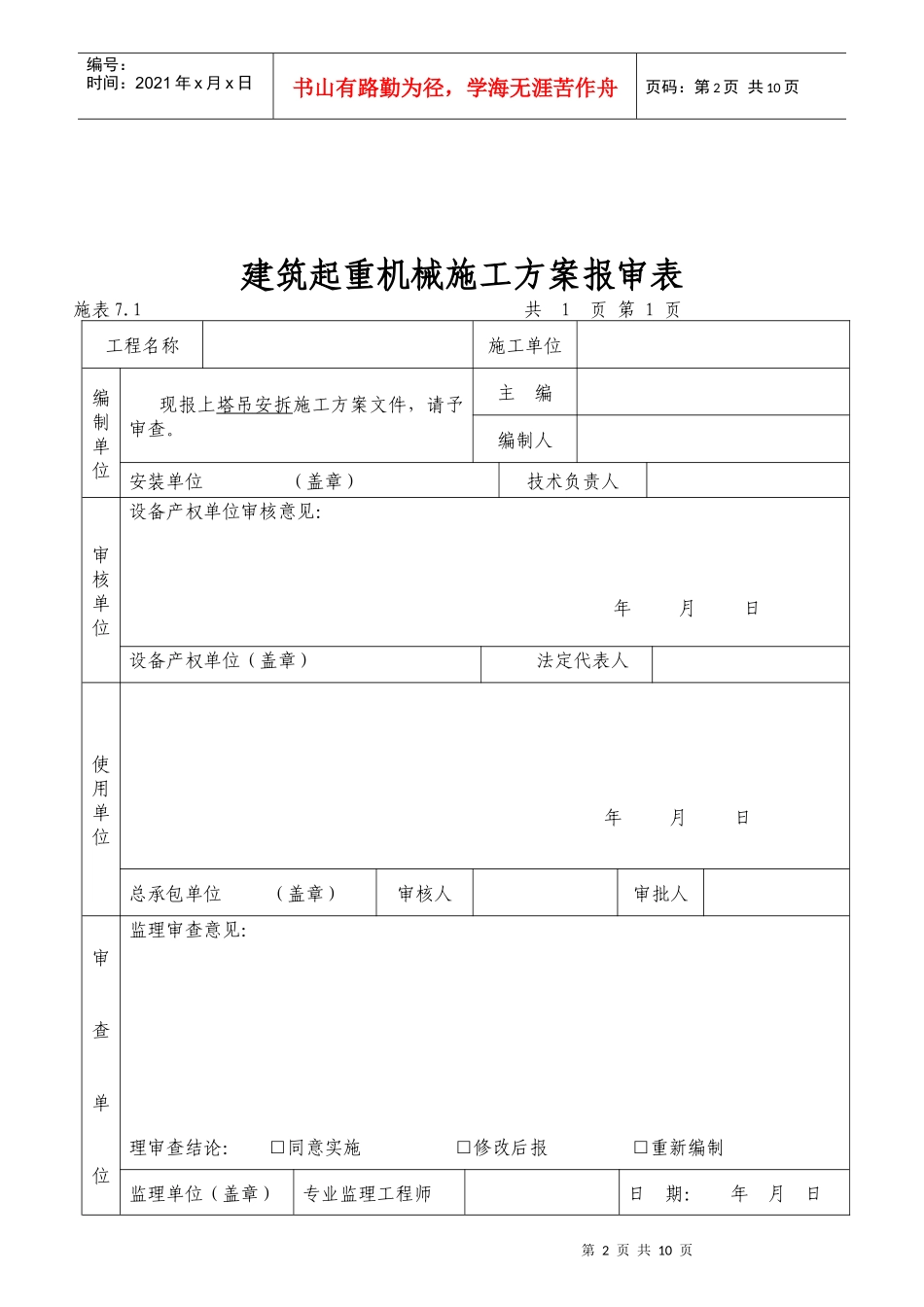

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页永春县医院新建项目（一期）门急诊、医技楼塔吊安拆方案使用单位：安装单位：厦门金仕达设备租赁有限公司2011年4月10日第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页建筑起重机械施工方案报审表施表7.1共1页第1页工程名称施工单位编制单位现报上塔吊安拆施工方案文件，请予审查。主编编制人安装单位（盖章）技术负责人审核单位设备产权单位审核意见：年月日设备产权单位（盖章）法定代表人使用单位年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：理审查结论：□同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：年月日第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页总监理工程师日期：年月日塔吊专项方案一、工程概况：本工程为永春县医院新建项目（一期）门急诊、医技楼，建筑面积29594.3m2，地上五层,建筑主体高度为20.85m，工程基础、主体结构施工期间垂直运输主要采用一台湖南长沙中联重科机械有限公司生产的QTZ80（5610）塔式起重机,其回转半径为56米，由福建省振安建筑工程有限公司总承包，由厦门市金仕达设备租有限公司负责安装，起重设备安装工程为三级。塔吊分部安装在2-1至2-6边后浇带交2-A至3-F轴及1-A至1-J交1-1至1-7轴为一施工段、1-8至1-15交1-A至1-J及2-A至3-F交2-6边后浇带至2-12轴为一施工段、2-13至2-20交2-D至3-F及1-16至1-22交1-A至2-D为一施工段，离墙4.5米。二、塔吊结构及安装：1、人员组织及分工由有资质的专业公司进行安拆。在整个施工过程中由塔机安装施工员赵朝玉负责，塔机安装电工黄坤杰，塔机安装工张永刚、刘志强、陈仲平、苏惠勇等，塔吊起重工叶金章同志和水电施工员林国栋配合，安全员郑永彬同志负责监督。2、塔吊基础：本塔吊基础为采用C35混凝土：5.5m×5.5m×1.35m，下做10cm厚C15砼垫层。根据塔吊出厂使用说明书，安装绑扎钢筋。并制作同条件养护试第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页块进行试验。钢材、水泥有合格证及复检报告，水泥有安定性试验报告。基础结构见附图，承载力验算如下：塔吊基础需进行稳定性及强度计算，计算简图如下：Fg=5.5×5.5×1.35×25=1021KNFv=25T=250KN考虑动荷载，Fv=250×1.4=350KNFh=CWpwA=1.2×1.1×1.65×32×0.4=27.8KN（取CW=1.2，基本风压pw=1.1,A=ωA1,ω=0.4）M=18×48-12×4×7=528KN.Mh=1.35m第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页B=5.5M1）稳定性验算e=（M+Fh×H）/（Fv+Fg）=565.53/1271=0.445M<5.5/3=1.83M2）地基强度验算根据地质资料，取地面允许压应力[p]=420Kpap=2(Fv+Fg)/3A=2542/90.75=28.01Kpa<200Kpa满足要求三、塔吊安装详施工组织方案。四、拆卸阶段的安全为了使拆卸期间不发生安全事故或事故降低到最低程度，现强调以下安全要求。1、拆除过程：1）、拆除与安装顺序相似，以先安装的后拆，后安装的先拆的原则进行。2）、拆除顺序为：拆除钢丝绳、配电箱——司机室——配重——吊臂——平衡臂——塔帽、回转支承底架。2、责任施工现场的负责人对拆卸期间的所有安全问题负责，所有拆卸工作均应按国家、地方法律、法规和条例以及常规安全措施进行。凡是参加拆卸工作人员，在工作前，均仔细阅读“塔吊的拆除”和“安装”的详细内容。第6页共10页第5页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共10页3、拆卸前的安全措施1）、始终要确保地面上有足够大的地方作为拆卸场地。2）、始终要确保所有使用的起重设备适合于要起吊的荷载。3）、始终要确保拆卸开始前，整套装置处于安全状况，并通过日常安全检查。4、拆卸期间安全措施。1）、在拆卸期间，不准许与拆卸工作无关的人员使用搭吊。2）、不允许在风速大于13米/秒和雷雨、下雪的恶劣气候条件下进行拆卸工作。3）、不让任何人站在悬吊物下。4）、在进行拆...
