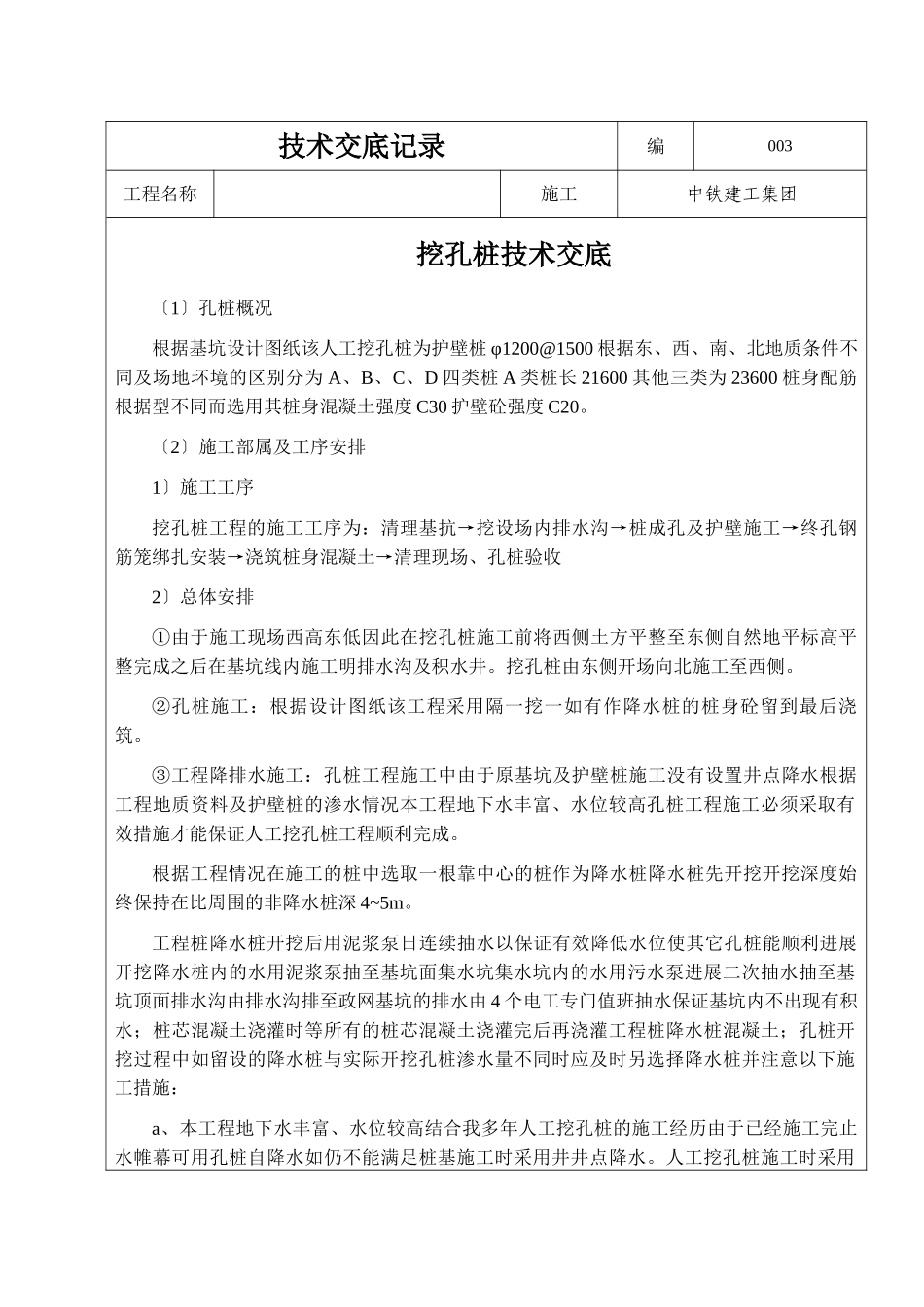

技术交底记录编003工程名称施工中铁建工集团挖孔桩技术交底〔1〕孔桩概况根据基坑设计图纸该人工挖孔桩为护壁桩φ1200@1500根据东、西、南、北地质条件不同及场地环境的区别分为A、B、C、D四类桩A类桩长21600其他三类为23600桩身配筋根据型不同而选用其桩身混凝土强度C30护壁砼强度C20。〔2〕施工部属及工序安排1〕施工工序挖孔桩工程的施工工序为：清理基抗→挖设场内排水沟→桩成孔及护壁施工→终孔钢筋笼绑扎安装→浇筑桩身混凝土→清理现场、孔桩验收2〕总体安排①由于施工现场西高东低因此在挖孔桩施工前将西侧土方平整至东侧自然地平标高平整完成之后在基坑线内施工明排水沟及积水井。挖孔桩由东侧开场向北施工至西侧。②孔桩施工：根据设计图纸该工程采用隔一挖一如有作降水桩的桩身砼留到最后浇筑。③工程降排水施工：孔桩工程施工中由于原基坑及护壁桩施工没有设置井点降水根据工程地质资料及护壁桩的渗水情况本工程地下水丰富、水位较高孔桩工程施工必须采取有效措施才能保证人工挖孔桩工程顺利完成。根据工程情况在施工的桩中选取一根靠中心的桩作为降水桩降水桩先开挖开挖深度始终保持在比周围的非降水桩深4~5m。工程桩降水桩开挖后用泥浆泵日连续抽水以保证有效降低水位使其它孔桩能顺利进展开挖降水桩内的水用泥浆泵抽至基坑面集水坑集水坑内的水用污水泵进展二次抽水抽至基坑顶面排水沟由排水沟排至政网基坑的排水由4个电工专门值班抽水保证基坑内不出现有积水；桩芯混凝土浇灌时等所有的桩芯混凝土浇灌完后再浇灌工程桩降水桩混凝土；孔桩开挖过程中如留设的降水桩与实际开挖孔桩渗水量不同时应及时另选择降水桩并注意以下施工措施：a、本工程地下水丰富、水位较高结合我多年人工挖孔桩的施工经历由于已经施工完止水帷幕可用孔桩自降水如仍不能满足桩基施工时采用井井点降水。人工挖孔桩施工时采用边挖边降水的自身降水施工并根据地下水经流方向选择四周和较深的桩孔以及施工时渗水量较大的桩孔为降水井施工时集中力量挖深该部分桩孔作为其它桩孔起降水作用。该部分桩孔施工时如地下水较大时可采用边挖边抽水施工并缩小每节护壁高度。如遇软弱土层时(如塌崩、流砂、流泥时)除缩小每节护壁高度外还要先用砂包或稻草等堵塞然后打入钢筋作支撑掏出残留余土迅速绑扎钢筋和浇灌护壁砼。b、作为集水井的桩孔施工时除按常规的平安规程操作外还将指派专人作平安监视特别遇透水和软弱土层进展挖掘时井下作业人员不少于2人随时注意孔内发生的异常情况假设发现较严重的流砂、塌方、孔壁开裂土浸透性较大稳定性差时应停顿施工立即有关技术人员采取足够的平安措施后才能继续施工。严禁违章作业冒险施工。c、基坑周围设沉降观测点定观测沉降情况随时巡视边坡等是否开裂当发生异常情况时靠基坑边的桩孔停顿施工立即有关部门制定处理方案待妥善处理后才继续施工。d、基坑范围内周围和场地中间设纵横循环的排水沟集中抽水处设集水坑。根据水量大小集水坑放置l～2台污水泵抽入基坑上沉淀池再经排水沟流入政的雨水井。3〕主要分项工程施工①测量放线根据提供的建筑物坐标控制点,用全站仪、经纬仪确定基坑边线根据桩位布置图放出各桩位在桩中心位置打入电焊条并拉线。现场根据我给出的点北侧电子楼部位向北侧偏移2000mm为桩的内边线北侧铁通楼部位及转角处偏移50mm为桩内边线东南西侧均为偏移50mm为桩的内边线。②孔桩施工顺序所有准备工作就绪后即可进展孔桩的开挖桩基成孔及护壁施工顺序如下：测量放线、桩定位→现场设施〔包括排水沟、集水井、施工用水、用电、机具安装〕→孔桩成孔挖土→护壁钢筋安装、支模、浇护壁砼→入岩爆破→岩石鉴定→成孔验收→钢筋笼制安、验收→浇筑桩身混凝土→桩芯砼选桩抽芯、试压→工程开工验收。根据已放好的桩位第一节护壁挖土90cm按护壁大样图施工护壁〔护壁应高出垫层面200mm、宽为300mm〕护壁施工完毕后将桩的中线引至护壁上以下每节按100cm下挖、支模、安装钢筋及浇护壁砼护壁模板采用4～8块弧形钢模拼装而成与模均以＋字线吊中以保证断面尺寸准确护壁厚度为75～150mm。③成孔施工注意环节成孔及护壁施工中、应注意以下施工环节：a、在砾砂层、...
