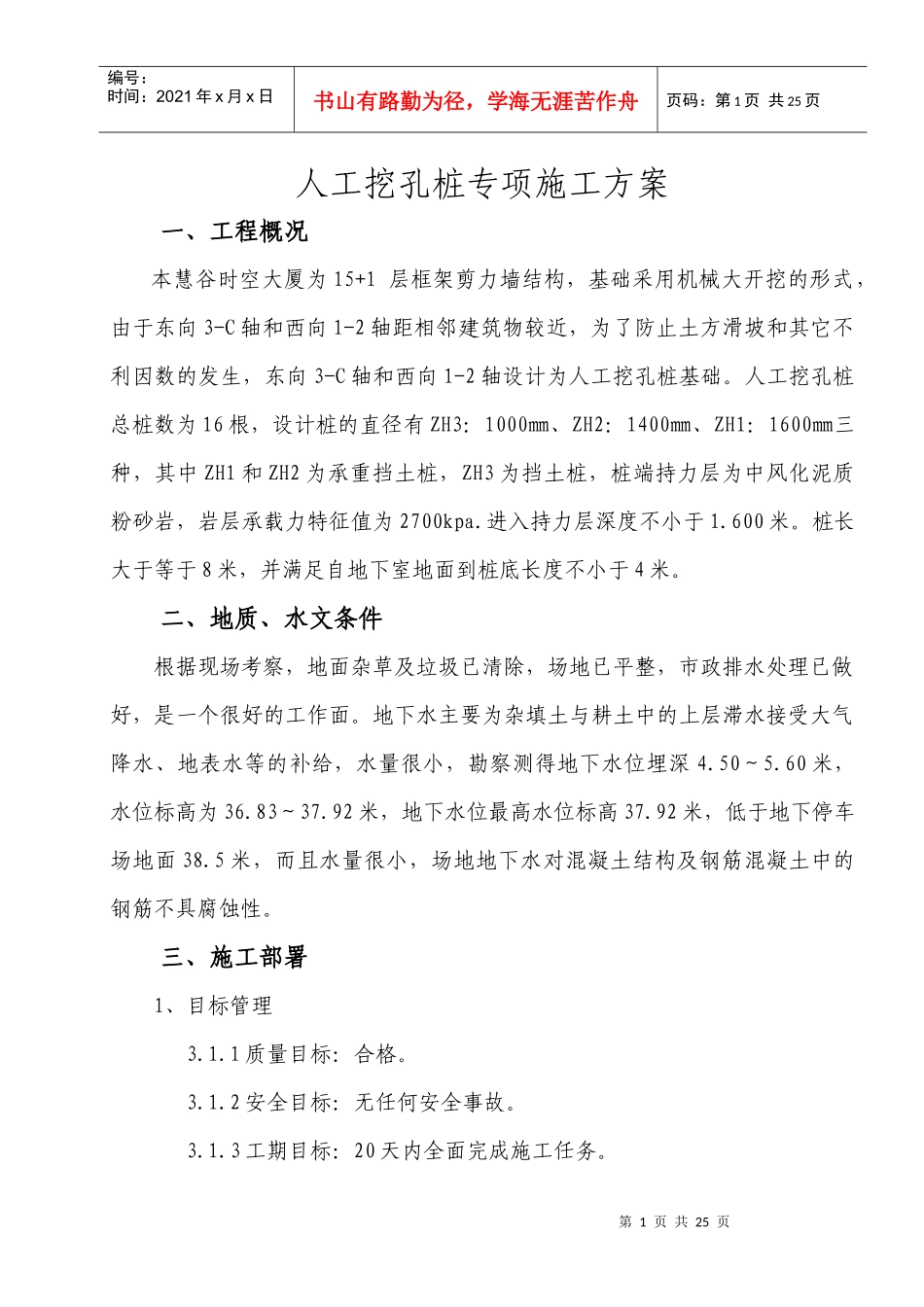

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页人工挖孔桩专项施工方案一、工程概况本慧谷时空大厦为15+1层框架剪力墙结构，基础采用机械大开挖的形式，由于东向3-C轴和西向1-2轴距相邻建筑物较近，为了防止土方滑坡和其它不利因数的发生，东向3-C轴和西向1-2轴设计为人工挖孔桩基础。人工挖孔桩总桩数为16根，设计桩的直径有ZH3：1000㎜、ZH2：1400㎜、ZH1：1600㎜三种，其中ZH1和ZH2为承重挡土桩，ZH3为挡土桩，桩端持力层为中风化泥质粉砂岩，岩层承载力特征值为2700kpa.进入持力层深度不小于1.600米。桩长大于等于8米，并满足自地下室地面到桩底长度不小于4米。二、地质、水文条件根据现场考察，地面杂草及垃圾已清除，场地已平整，市政排水处理已做好，是一个很好的工作面。地下水主要为杂填土与耕土中的上层滞水接受大气降水、地表水等的补给，水量很小，勘察测得地下水位埋深4.50～5.60米，水位标高为36.83～37.92米，地下水位最高水位标高37.92米，低于地下停车场地面38.5米，而且水量很小，场地地下水对混凝土结构及钢筋混凝土中的钢筋不具腐蚀性。三、施工部署1、目标管理3.1.1质量目标：合格。3.1.2安全目标：无任何安全事故。3.1.3工期目标：20天内全面完成施工任务。第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页2、施工管理3.2.1成立项目经理部全面负责本工程的施工现场管理工作。由具有丰富的同类工程施工经验的项目经理和工程师任项目经理和技术负责人。确保现场施工管理有序和施工技术先进合理。3.2.2实行专业施工队伍和事业部管理体制。由事业部对各专业施工队伍服务和管理。项目部组织机构如下：（框图见附图一）3.2.2.1项目经理：作为在本项目施工过程中的现场指挥官，全面负责为实施本项目的组织管理活动。3.2.2.2技术负责人：全面负责施工过程中的安全、质量管理工作，编制和实施施工组织设计，协助项目经理做好施工管理工作。3.2.2.3施工管理部：在项目经理和技术负责人的领导下，全面负责现场施工管理工作，负责工程资料的收集整理工作。3.2.2.4质量、安全管理部：全面负责施工过程中的质量、安全管理工作。协助、监督施工管理部做好各项检查、验收工作。3.2.2.5材料、机械管理部：全面负责为实施本项目的所有材料、机械的采购供应或租赁使用工作，保证材料、机械能满足工程进度和质量的要求。3.2.2.6财务结算部：协助项目经理负责各类合同的签订管理和结算管理工作。3.2.2.7后勤管理部：全面负责文明施工宣传检查、各项管理制度的落实检查、工地接待、协调周边关系、现场保卫等后勤管理工作。3.2.2.8挖桩施工队：全面负责桩基的成孔、护壁、土方外运、排水等工第3页共25页第2页共25页公司总经理项目经理项目技术负责人施工管理部材料设备管理部质量安全管理部财务核算部后勤管理部挖桩施工一队钢筋施工队混凝土施工队挖桩施工二队挖桩施工三队挖桩施工四队行政职能管理部门技术职能管理部门编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页作。3.2.2.9钢筋施工队：全面负责钢筋调制，钢筋笼制作、安装工作。3.2.2.10混凝土施工队：全面负责桩芯混凝土的拌制和灌注工作。第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页附图一项目经理部组织机构框图第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页3、设计要求3.3.1本工程±0.000相当于绝对标高42.500m；平均桩长约8米左右，并满足自地下室地面到桩底长度不小于4米.3.3.2桩端持力层为中风化泥质粉砂岩层，桩端岩层承载力特征值为2700kpa.进入持力层深度应不小于中分化泥质粉砂岩以下1.6米.四、施工方法4.1、施工准备：4.1.1组织施工设备机具人员进场、就位。4.1.2排水沟开挖：根据施工现场情况，目前施工场地已做好有组织排水，井内用Φ50—100潜水泵排至下水道。4.1.3做好技术交底及安全知识教育工作，设计交底后对施工队、班组、施工人员组织层层交底。4.1.4做好测量放线工作，根...
