210m烟囱钢内筒施工方案VIP专享VIP免费

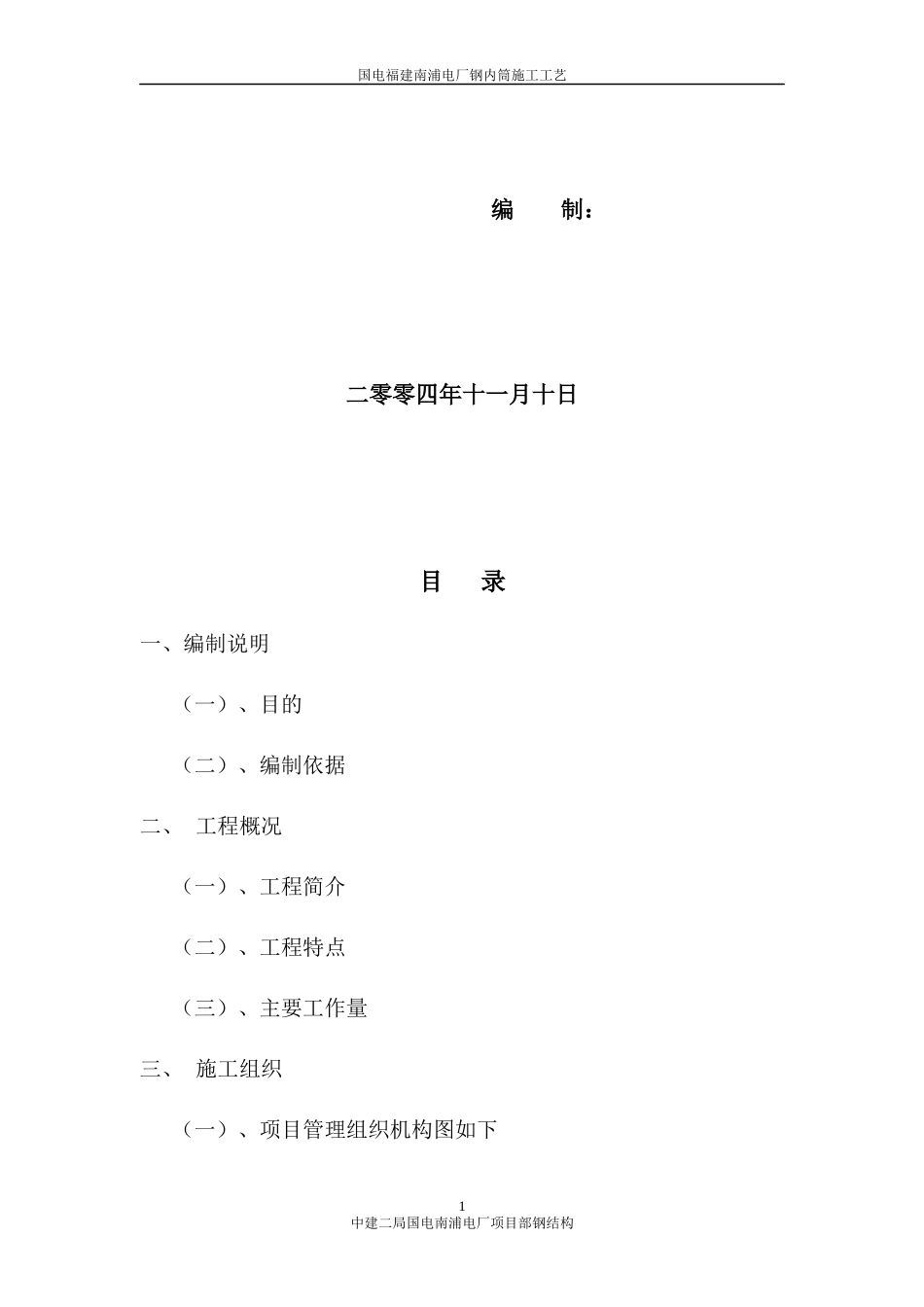

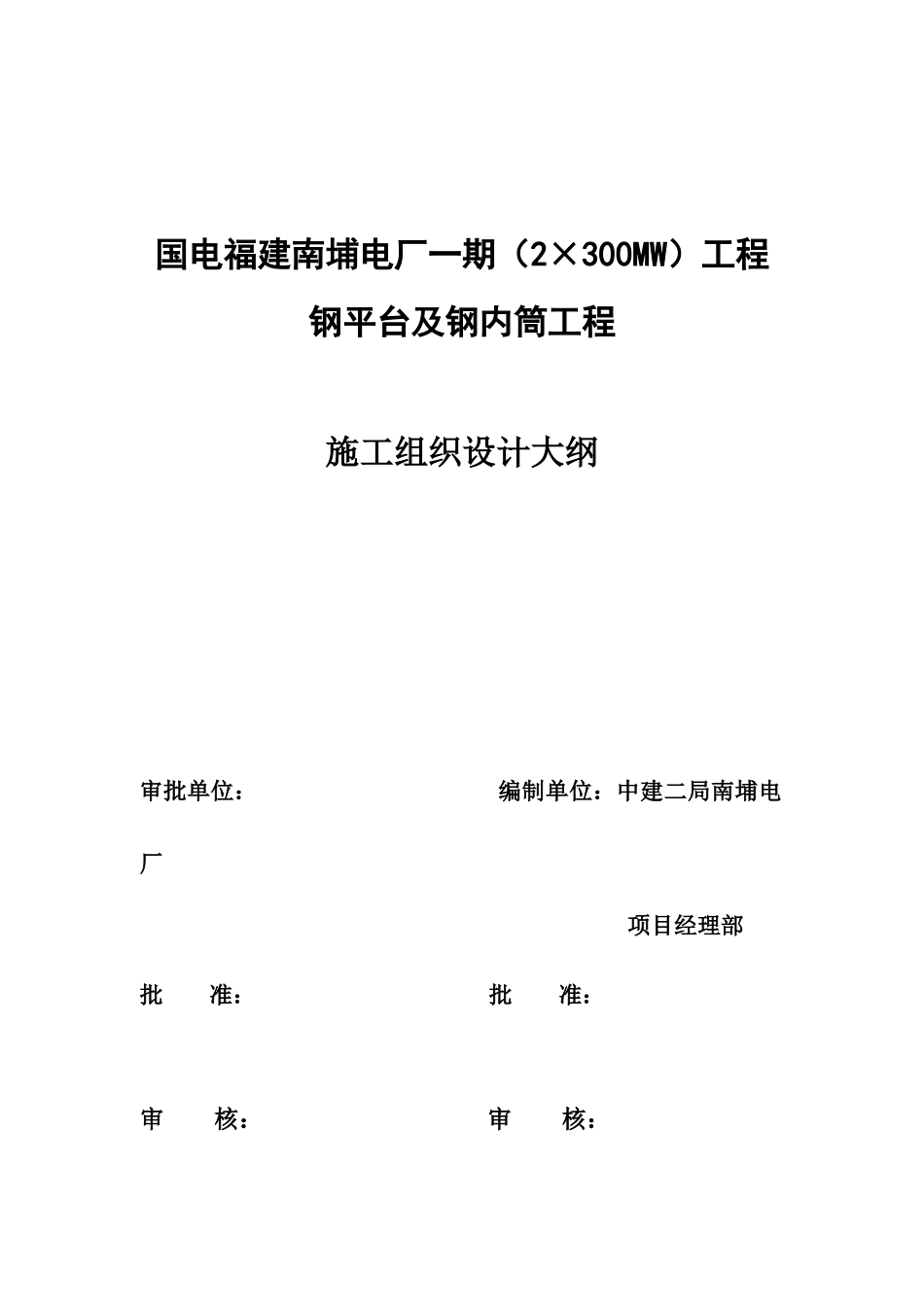

国电福建南埔电厂一期（2×300MW）工程钢平台及钢内筒工程施工组织设计大纲审批单位：编制单位：中建二局南埔电厂项目经理部批准：批准：审核：审核：国电福建南浦电厂钢内筒施工工艺编制：二零零四年十一月十日目录一、编制说明（一）、目的（二）、编制依据二、工程概况（一）、工程简介（二）、工程特点（三）、主要工作量三、施工组织（一）、项目管理组织机构图如下中建二局国电南浦电厂项目部钢结构1国电福建南浦电厂钢内筒施工工艺（二）、主要劳动力计划（三）、主要机具设备计划（四）、施工现场准备四、钢结构制作（一）、钢结构制作措施（二）、结构制作安装质量标准（三）、焊接措施五、吊装方案及安装工艺（一）、施工方案的确定（二）、钢平台安装工艺（三）、钢内筒提升施工工艺（四）、液压提升设备的前期准备工作（五）、液压提升安装（六）、提升过程的监控措施六、用电措施（一）、现场勘察、布线（二）、电源及配线走向中建二局国电南浦电厂项目部钢结构2国电福建南浦电厂钢内筒施工工艺（三）、安全用电技术要求七、质量标准和要求八、结构制作与安装工程安全措施（一）、场容场貌及规定要求（二）、制作安装期的安全要求（三）、安装期和通信系统的技术要求中建二局国电南浦电厂项目部钢结构3国电福建南浦电厂钢内筒施工工艺一、编制说明（一）、目的为了优质、高效、安全、低成本地完成国电福建南浦电厂钢内筒工程，特编制本施工方法和工艺。（二）、编制依据1、依据福建省电力勘测设计院的240×￠6.5米烟囱钢平台及钢内筒施工图（F034S-T0402（2））。2、规范和标准（但不限于）《建筑钢结构焊接规程》（JGJ81-91）；《建筑施工高处作业施工安全技术规程》（JGJ80-91）；《钢结构工程施工质量验收规范》（GB50205-2001）《建筑安装工程质量检验评定统一标准》（GBJ300-88）《建筑工程质量检验评定标准》（GBJ301-88）《钢焊缝手工超声波探伤方法和探伤结果分级》（GB11345-89）《低合金结构钢》（GB1591-85）《低合金钢焊条》（GB5118-85）及钢平台安装参照火电施工土建篇3.7.2条（三）的有关规定。二、工程概况（一）、工程简介国电福建南浦电厂烟囱工程位于福建泉州，本工程的烟囱高240米，由混凝土外筒和钢内筒组成。其中混凝土外筒标高235中建二局国电南浦电厂项目部钢结构4国电福建南浦电厂钢内筒施工工艺米，底部直径23.6米，顶部直径11米。砼外筒壁厚±0.00~30米为750mm；30~50米为700mm；50~70米为650mm；70~90米为600mm；90~110米为550mm；110~140米为500mm；140~160米为450mm；160~180米为400mm；180~200米为350mm；200~235米为300mm。砼标号±0.00~20米为C40；20~235米为C30。钢内筒标高240米，内直径6.5米，单束式钢内筒。钢内筒的厚度±0.00~22米为22厚；22~50米为20厚；50~90米为18厚；90~170米为16厚；170~197米为14厚；197~201米为16厚；201~230米为14厚；230~234米为16厚；234~240米为12厚。烟筒内设置七层钢平台，标高分别为+9.7米、+40米、+80米、+120米、+160米、+200米、+233米。各层钢平台为井字形布置，且除+9.7米层外其余各层均设有止晃装置。（二）、工程特点由于本工程属于高耸建筑，钢平台及钢内筒的安装的空间狭小，作业难度大、高空作业多是本工程的特点。根据此工程的特点特制定钢平台吊装和钢内筒提升的具体施工工艺及具体措施方案。此工程的重点和难点是钢内筒的吊装，此钢内筒高240米、自重大。比较钢内筒施工的几种方法，决定采用悬索液压提升法。（三）、主要工作量1、主要实物工作量序号构件名称及规格单位制作安装油漆中建二局国电南浦电厂项目部钢结构5国电福建南浦电厂钢内筒施工工艺1钢筒Ф6.5m660吨660吨5000㎡2钢平台7座80吨80吨1400㎡3保温δ=80400m³400m³4烟道口80吨80吨5保温固定不锈钢板网5000㎡5000㎡6预埋铁件20吨20吨80㎡7止晃支架1吨1吨10㎡8支撑环7吨7吨240㎡9钢爬梯及休息平台60吨60吨2400㎡10措施112、筒体主要焊接工程量焊接件规格母材（δ）焊缝（h）竖向焊缝m/条横向焊缝m/条合计Ф6.5m钢筒0~22m222266/28220/11Ф6.5m钢筒22~50m202084/34249/12Ф6.5m钢筒50~90m1818120/51347/17Ф6.5m钢筒161...
