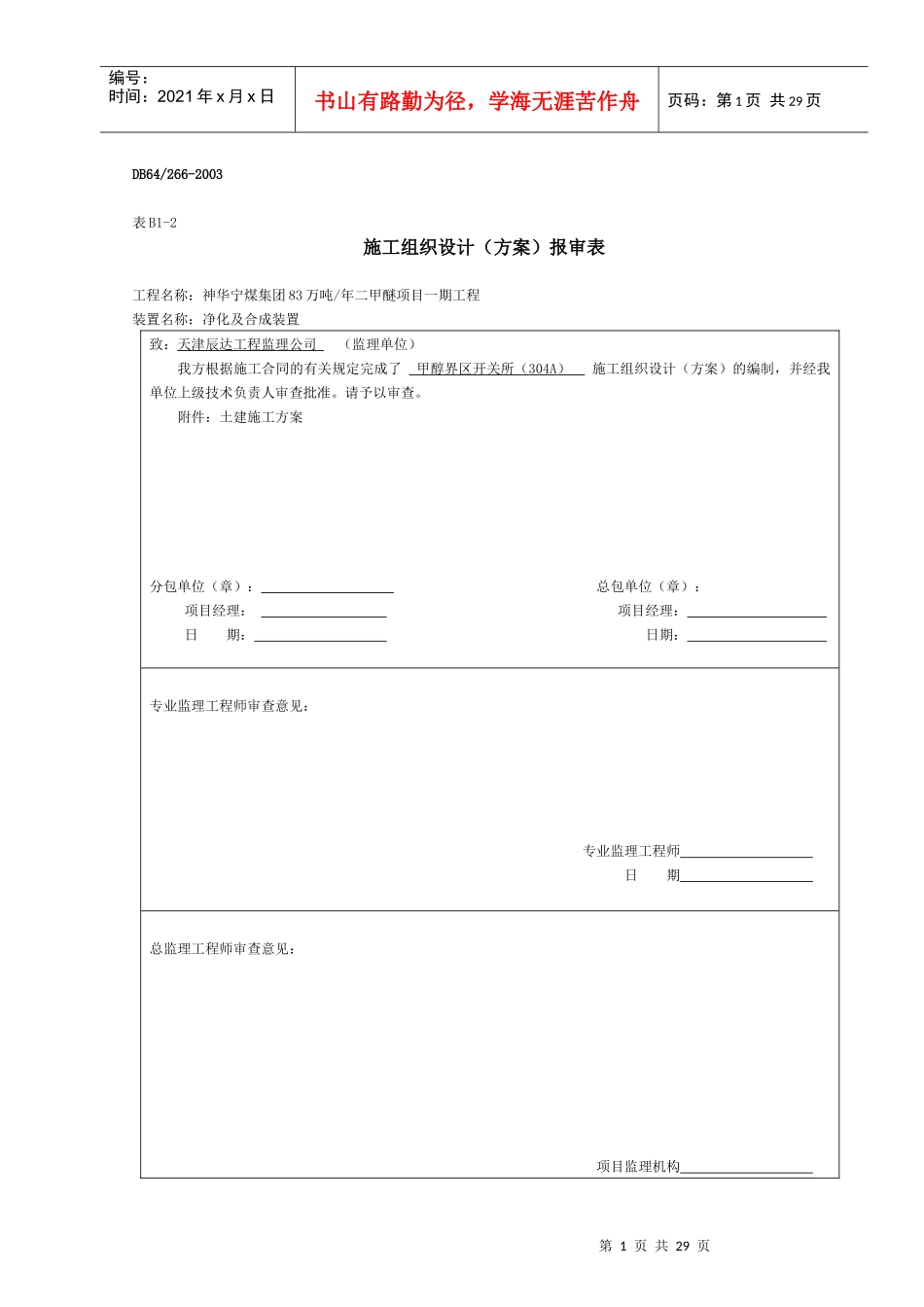

第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共29页DB64/266-2003表B1-2施工组织设计（方案）报审表工程名称：神华宁煤集团83万吨/年二甲醚项目一期工程装置名称：净化及合成装置致：天津辰达工程监理公司（监理单位）我方根据施工合同的有关规定完成了甲醇界区开关所（304A）施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准。请予以审查。附件：土建施工方案分包单位（章）：总包单位（章）：项目经理：项目经理：日期：日期：专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构第2页共29页第1页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共29页总监理工程师日期目录1、工程概况2、编制依据3、施工准备4、主要施工管理人员5、施工程序6、主要施工方法7、施工方案8、质量控制质量保证措施9、职业卫生（安全）与环境管理10、文明施工11、施工机具12、计量器具13、劳动力计划14、施工进度计划附图：柱子加固示意图；内满堂示意图；安全管理体系；质量管理体系；施工进度计划；质量控制点设置第3页共29页第2页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共29页一、工程概况1.1概况本工程为新疆和山巨力化工有限公司15万吨/年TDI、30万吨/年MDI项目厂前区办公楼，位于新疆奎屯独山子工业园区，生产装置区西侧。结构使用年限为：50年，抗震设防烈度8度，结构安全等级为二级。全长58.7m，宽20.1m，建筑面积5298㎡，五层框架结构（顶层阁楼为轻型钢屋架）。1.2主要技术参数±0.000相当于绝对标高610.60m。全长58.7m，宽20.1m；垫层为C15混凝土、、独立基础为C30混凝土、梁板柱为C30混凝土；±0.000以下墙体采用MU10烧结实心砖，M10水泥砂浆；女儿墙采用MU10烧结实心砖，M5水泥砂浆；±0.000以上墙体采用B06级MU10加气混凝土砌块，Mb5砂浆砌筑。主要实物工程量一览表名称单位数量名称单位数量土方m3钢筋T钢筋砼m3模板m21.3、工程特征及特点独立基础开挖后，根据设计要求先将杂填土全部清除干净，所有基础应坐落于圆砾层上。洒水碾压，压实系数≥0.95。二、编制依据2.1施工图及设计技术文件2.2施工合同2.3技术标准及规范1）建筑地基基础工程施工质量验收规范GB50202—20022）混凝土工程施工质量验收规范GB50204—20023）建筑工程施工质量检验统一标准GB50300—20014）工程测量规范GB50026—20015）土方与爆破工程施工及验收规范GBJ201—20006）建筑施工扣件式钢管脚手架安全技术规范JGJ130—20017）混凝土强度检验评定标准GBJ107—20018）岩土工程勘察报告9）建筑地基处理技术规范JGJ79—2002三、施工准备1）绘制施工现场总平面布置图（附后）2）现场四通一平及临设施工3）确定土方开挖顺序及弃土地点四、主要施工管理人员第4页共29页第3页共29页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共29页五、施工程序测量放线土方开挖，验槽基础砼浇筑土方回填柱梁板砼浇筑砌墙抹灰装饰六、主要施工方法1、基础土方采取反铲挖掘机大开挖，人工配合清理，10T自卸车运至甲方指定地点堆放。2、钢筋由钢筋棚集中下料加工，制作运至现场绑扎安装（500m）。3、基础、地梁均采用定型组合钢模板（尽量选择新的）。柱子采用木模板并采用Φ14对拉螺杆加固。4、砼采用商品砼，以混凝土汽车输送泵输送入模。七、施工方法及技术措施7.1、基础工程7.1.1土方开挖采用反铲挖掘机大开挖，人工修整基底。根据设计要求，基础持力层采用圆砾层上。根据该地区地质勘探报告，需要按照设计说明进行地基处理：基础应洒水压实，每边外放1m，压实系数≥0.95。7.1.2土方开挖根据图纸设计及地勘报告挖至-2.4m，放坡系数按照1：0.5。7.1.3现浇钢筋混凝土独立基础a，模板支撑前，表面清理干净，并刷脱模剂一遍。钢模板缝隙间夹泡沫双面胶，以防砼漏浆。b、基础底板钢筋绑扎好后应用砂浆垫块固定牢固，保证保护层尺寸。绑扎好的钢筋应做好成品保护，禁止作业人员行走、踩踏。钢筋绑扎的扎丝要成到“八”字型，板筋周边必须满扣绑扎，内部可以跳格绑扎。c、砼...
