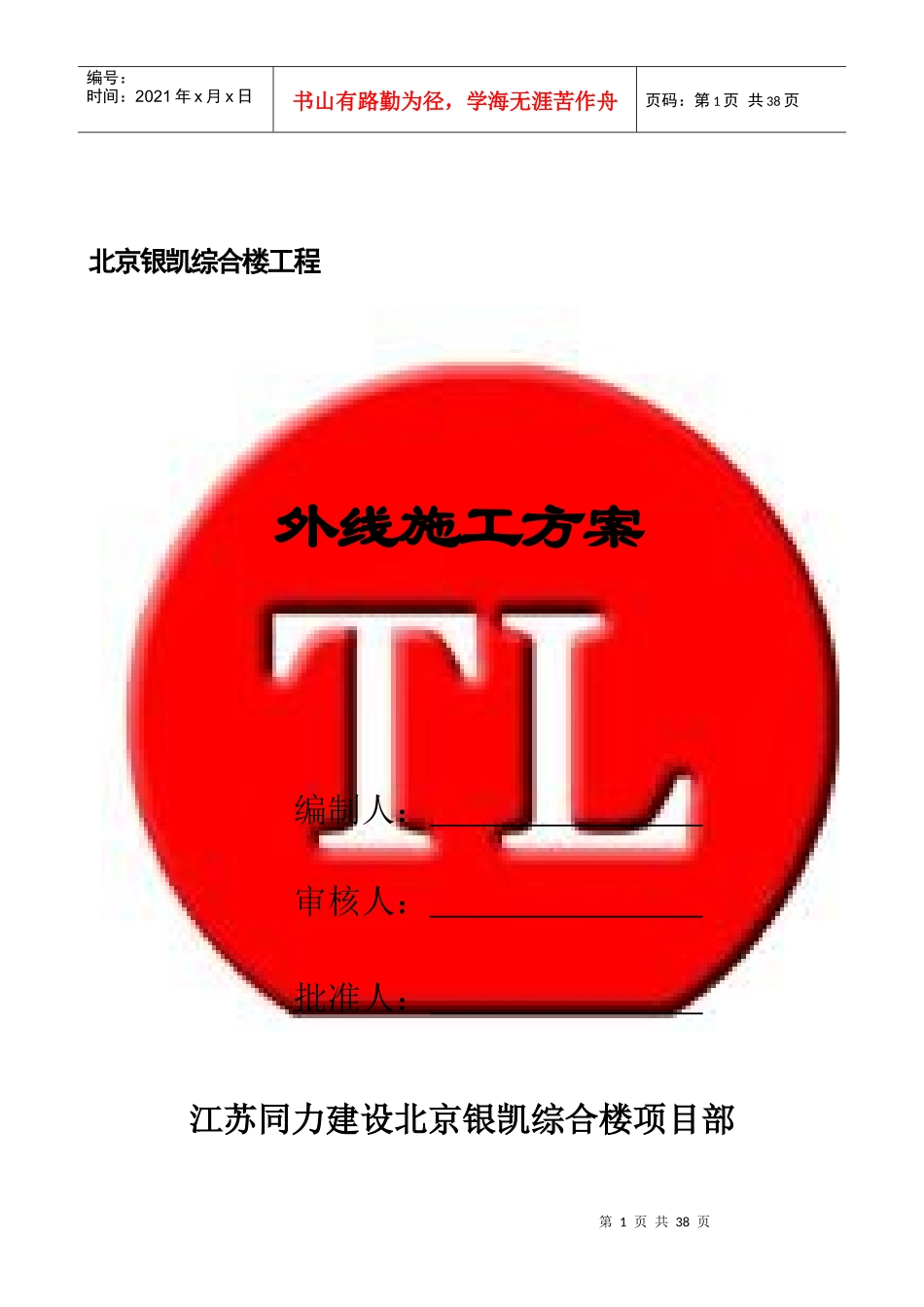

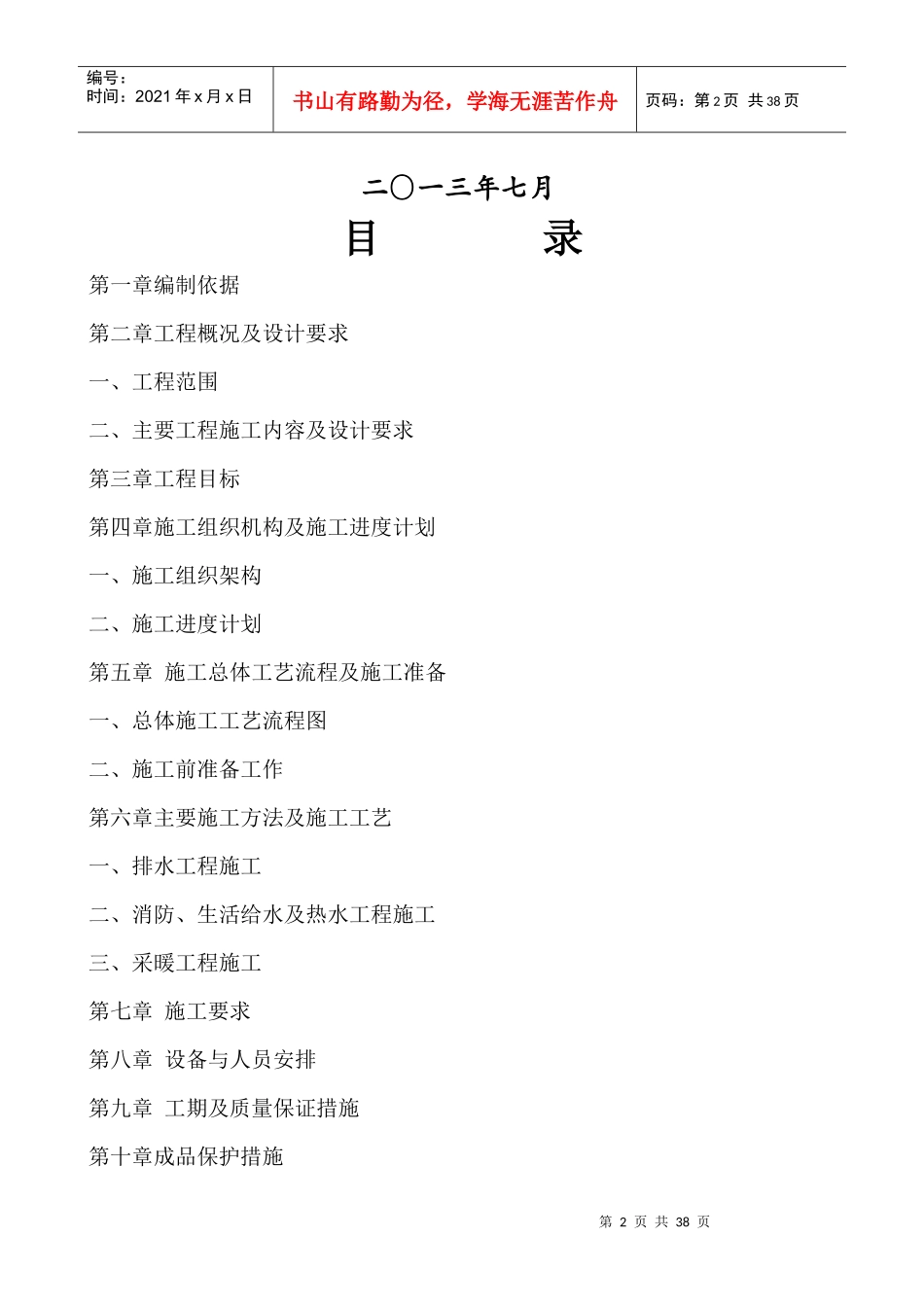

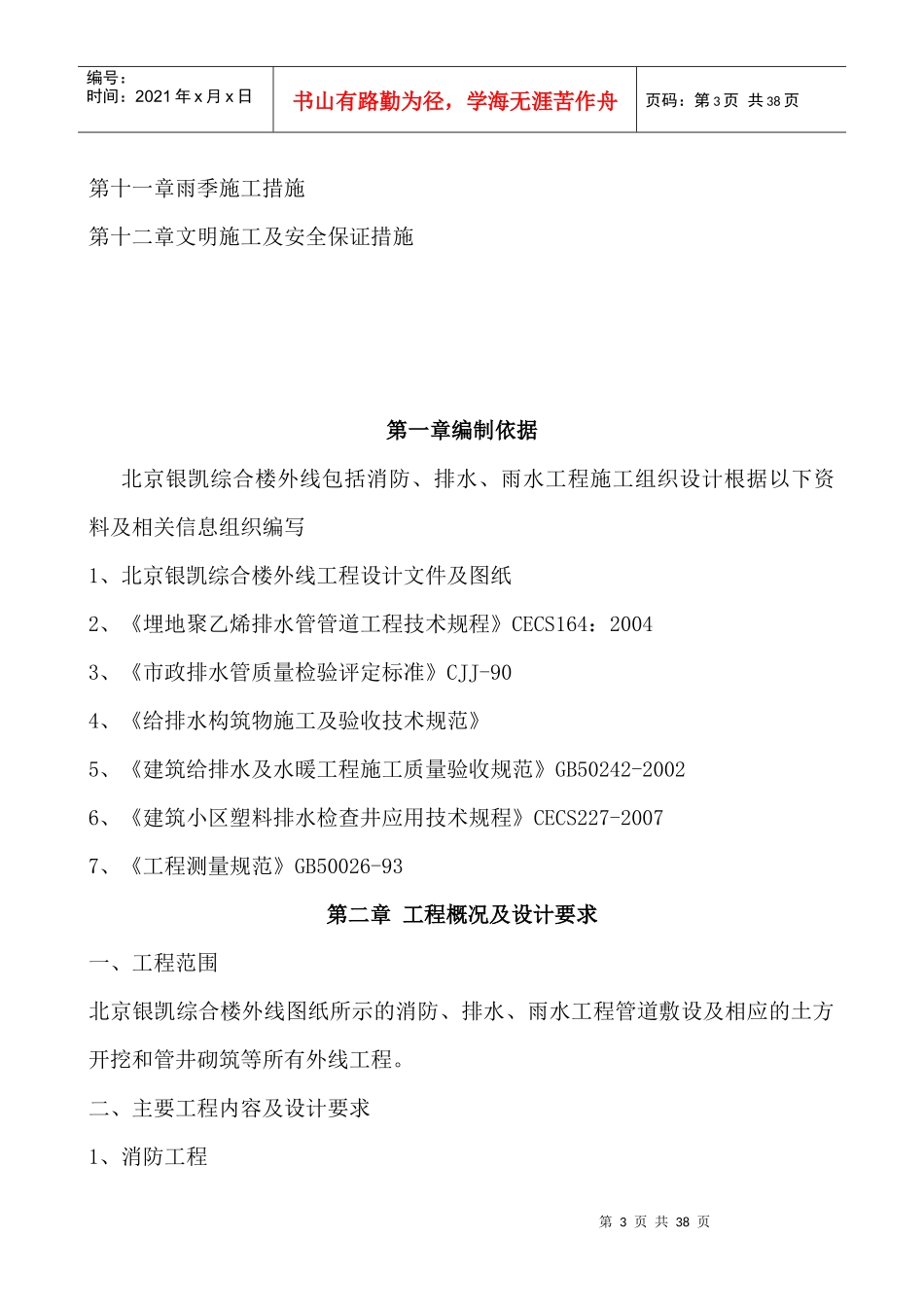

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页北京银凯综合楼工程外线施工方案编制人：审核人：批准人：江苏同力建设北京银凯综合楼项目部第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页二〇一三年七月目录第一章编制依据第二章工程概况及设计要求一、工程范围二、主要工程施工内容及设计要求第三章工程目标第四章施工组织机构及施工进度计划一、施工组织架构二、施工进度计划第五章施工总体工艺流程及施工准备一、总体施工工艺流程图二、施工前准备工作第六章主要施工方法及施工工艺一、排水工程施工二、消防、生活给水及热水工程施工三、采暖工程施工第七章施工要求第八章设备与人员安排第九章工期及质量保证措施第十章成品保护措施第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页第十一章雨季施工措施第十二章文明施工及安全保证措施第一章编制依据北京银凯综合楼外线包括消防、排水、雨水工程施工组织设计根据以下资料及相关信息组织编写1、北京银凯综合楼外线工程设计文件及图纸2、《埋地聚乙烯排水管管道工程技术规程》CECS164：20043、《市政排水管质量检验评定标准》CJJ-904、《给排水构筑物施工及验收技术规范》5、《建筑给排水及水暖工程施工质量验收规范》GB50242-20026、《建筑小区塑料排水检查井应用技术规程》CECS227-20077、《工程测量规范》GB50026-93第二章工程概况及设计要求一、工程范围北京银凯综合楼外线图纸所示的消防、排水、雨水工程管道敷设及相应的土方开挖和管井砌筑等所有外线工程。二、主要工程内容及设计要求1、消防工程第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页①管线总长690.32m，管径为DN100,87.69M;DN150,145.05M；DN200,457.58M；砌筑阀门井4座。②本建筑的室外消防用水量为30L/S,室外为生活、消防合用管网，采用环状管网，由本建筑的北面、西面各引入一条市政管网进水管。消火栓给水管道采用球墨铸铁管焊接，外刷热沥青两道；室外消火栓安装见05SP7，选用DN100、DN65栓口各一个，消火栓距建筑物大于5M,距路边小于2M,水泵接合器均为DN50。2、排水工程①污水管道总长612.68M，管径为De110,124.58M;De160,216.16MDe200,182.02M;De250,79.86M;De300,10.06M，砌筑污水检查井44座，②本工程采用生活污水与雨水分流制管道系统；全办公区化粪池共四座，具体位置见平面图，化粪池采用成品水泥制品化粪池（加强型）；排水管道出户有0.01的坡度坡向检查井，排水管道以0.004的坡度铺设；排水管基础见91SB4-1(2005)P2-20；排水检查井选用塑料排水检查井，设防护盖，井筒630mm；井盖采用菱镁复合井盖，在车行道上的所有检查井、阀门井井盖、井座均采用车型双层井座和井盖，人行道下和绿化带的井盖、井座采用轻型单层井座、井盖在路面上的井盖，上表面应砼路面相平，无路面井盖应高出室外设计标高5cm，并应在井口周围以0.02的坡度向外做护坡。3、雨水工程①雨水管道总长686.59m，砌筑雨水检查井25座。②本工程采用生活污水与雨水分流制管道系统；本工程依甲方要求道路两侧设第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页雨水口，收集雨水，排入北侧市政雨水管道系统；本工程设一个雨水排出管，排入北侧市政雨水管道；雨水口与检查井连接支管均为De200，且有0.01的坡度坡向检查井，雨水管道管径≤De300以0.003的坡度铺设，管径＞De300以0.002的坡度铺设，铺设不得出现无坡，倒坡现象；雨水口设于有道牙的路面时采用边沟雨水口见91SB4-1(2005)P67，而设于无道牙的路面时采用平箅式雨水口，平箅式雨水口见91SB4-1(2005)P69；雨水管基础见91SB4-1(2005)P2-20；车库顶板上铺设塑料排水板，其排水就近接入附近检查井内；雨水检查井选用塑料排水检查井，设防护盖，井筒630mm；井盖采用菱镁复合井盖，在车行道上的所有检查井、阀门井井盖、井座均采用车型双层井座和井盖，人行道下和绿化带的井盖、井座采用轻...
