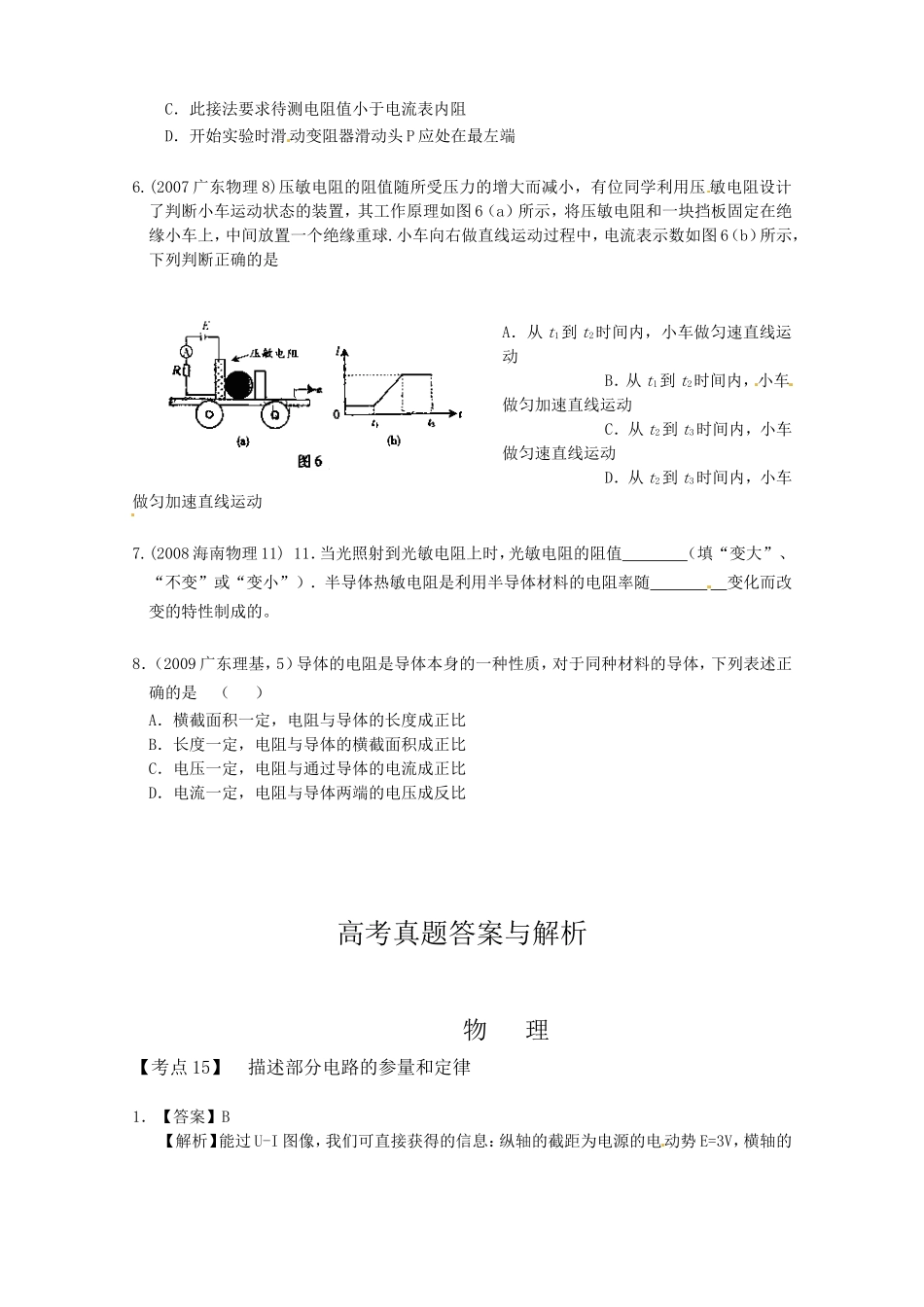

第七单元恒定电流【考点15】描述部分电路的参量和定律1.(2008广东理基13)在“测定电源电动势和内阻”的实验中，某同学根据实验数据，作出了正确的U—I图象，如图4所示，其中图线斜率绝对值的物理含义是A．短路电流B．电源内阻C．电源电动势D．全电路电阻2.(2008广东理基15)关于电阻率的说法正确的是A．电阻率与导体的长度有关B．电阻率与导体的材料有关C．电阻率与导体的形状有关D．电阻率与导体的横截面积有关3.(2008江苏物理2)2007年度诺贝尔物理学奖授予了法国和德国的两位科学家，以表彰他们发现“巨磁电阻效应”。基于巨磁电阻效应开发的用于读取硬盘数据的技术，被认为是纳米技术的第一次真正应用，在下列有关其它电阻应用的说法中，错误的是A．热敏电阻可应用于温度测控装置中B．光敏电阻是一种光电传感器C．电阻丝可应用于电热设备中D．电阻在电路中主要起到通过直流、阻碍效流的作用4.(2008宁夏理综15)一个T型电路如图所示，电路中的电,．另有一测试电源，电动势[来源:学_科_网Z_X_X_K]为100V，内阻忽略不计。则A．当cd端短路时，ab之间的等效电阻是40B．当ab端短路时，cd之间的等效电阻是40C．当ab两端接通测试电源时，cd两端的电压为80VD．当cd两端接通测试电源时，ab两端的电压为80V[来源:学科网ZXXK][来源:学科网]5.(2007广东理基15)图4所示为伏安法测电阻的一种常用电路。以下分析正确的是A．此接法的测量值大于真实值[来源:Z.xx.k.Com]B．此接法的测量值小于真实值[来源:Z。xx。k.Com]C．此接法要求待测电阻值小于电流表内阻D．开始实验时滑动变阻器滑动头P应处在最左端6.(2007广东物理8)压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图6（a）所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球.小车向右做直线运动过程中，电流表示数如图6（b）所示，下列判断正确的是A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动[来源:学科网]D．从t2到t3时间内，小车做匀加速直线运动7.(2008海南物理11)11．当光照射到光敏电阻上时，光敏电阻的阻值（填“变大”、“不变”或“变小”）．半导体热敏电阻是利用半导体材料的电阻率随变化而改变的特性制成的。[来源:学科网]8．（2009广东理基，5）导体的电阻是导体本身的一种性质，对于同种材料的导体，下列表述正确的是（）A．横截面积一定，电阻与导体的长度成正比中学学科网B．长度一定，电阻与导体的横截面积成正比中学学科网C．电压一定，电阻与通过导体的电流成正比中学学科网D．电流一定，电阻与导体两端的电压成反比中学学科网高考真题答案与解析物理[来源:Zxxk.Com]【考点15】描述部分电路的参量和定律1．【答案】B【解析】能过U-I图像，我们可直接获得的信息：纵轴的截距为电源的电动势E=3V，横轴的截距为短路电流=0.6A。因此可推得图线斜率的绝对值=5，表示电源内阻。故B选项正确。2．【答案】B【解析】电阻率与导体的材料和温度有关，与导体的长体、形状、横截面积等无关，故选项A、B、C说法正确，而电阻对交、直流作用等效，故D说法错误。3．【答案】D【解析】热敏电阻用于温控，光敏电阻用于光电传感，电阻丝主要是热效应，故A、B、C说法正确，而电阻对交、直流作用等效，故D说法错误。4．【答案】AC[来源:学&科&网]【解析】当cd端短路时，之间的电路为和并联，然后与串联，因此之间的等效电阻为。选项A正确。同理，当端短路时，和并联，然后与串联，总电阻为，B选项错误。当两端接通测试电源时，两端的电压为两端的电压，电路为测试电源给串联的电阻和供电，因此，两端的电压为×40V=80V，选项C正确。同理，当两端接通测试电源时，两端的电压即两端的电压为×40V=25V，选项D错误。5．【答案】A【解析】题目所给电路，控制电路部分为分压电路，测量电路为电流表同法，在开始实验时滑动变阻器滑动头P应该在电右端，以保证闭合电键时，分压电路部分电压电小，故D错。电流表内接时，因电流表有分压作用，故测得的电阻值大于真实值，此电路适用于待测电阻远远大于电流...
