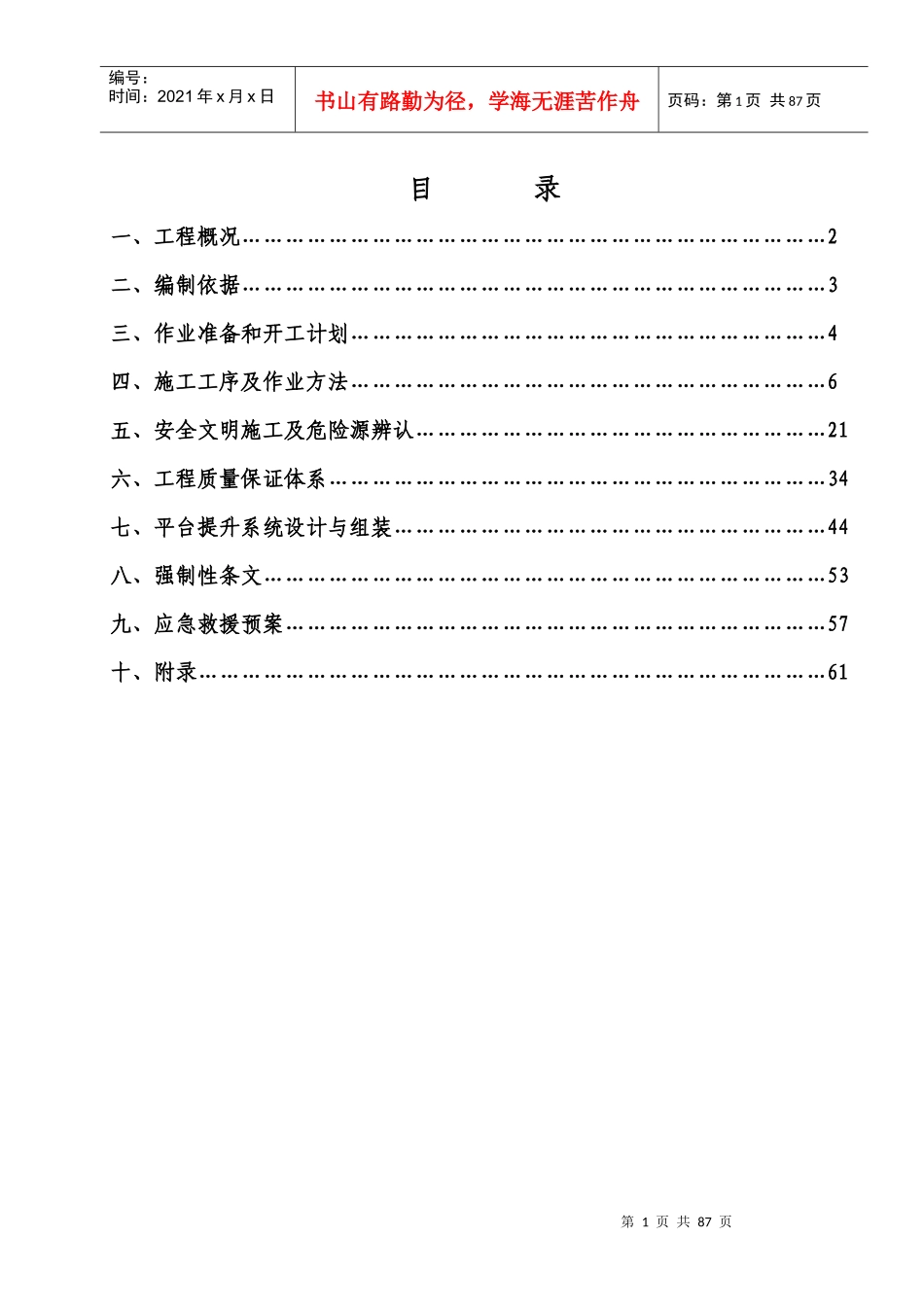

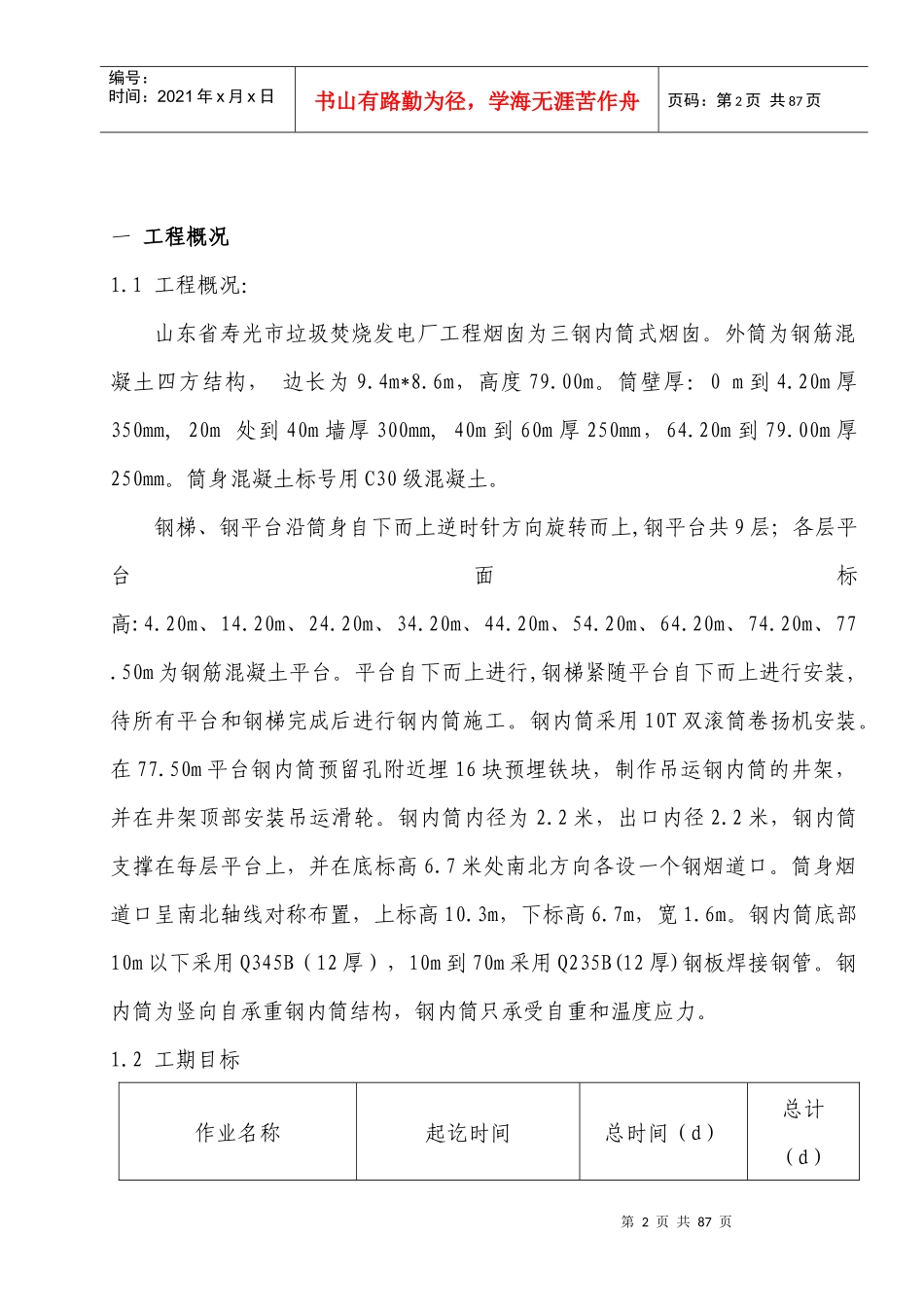

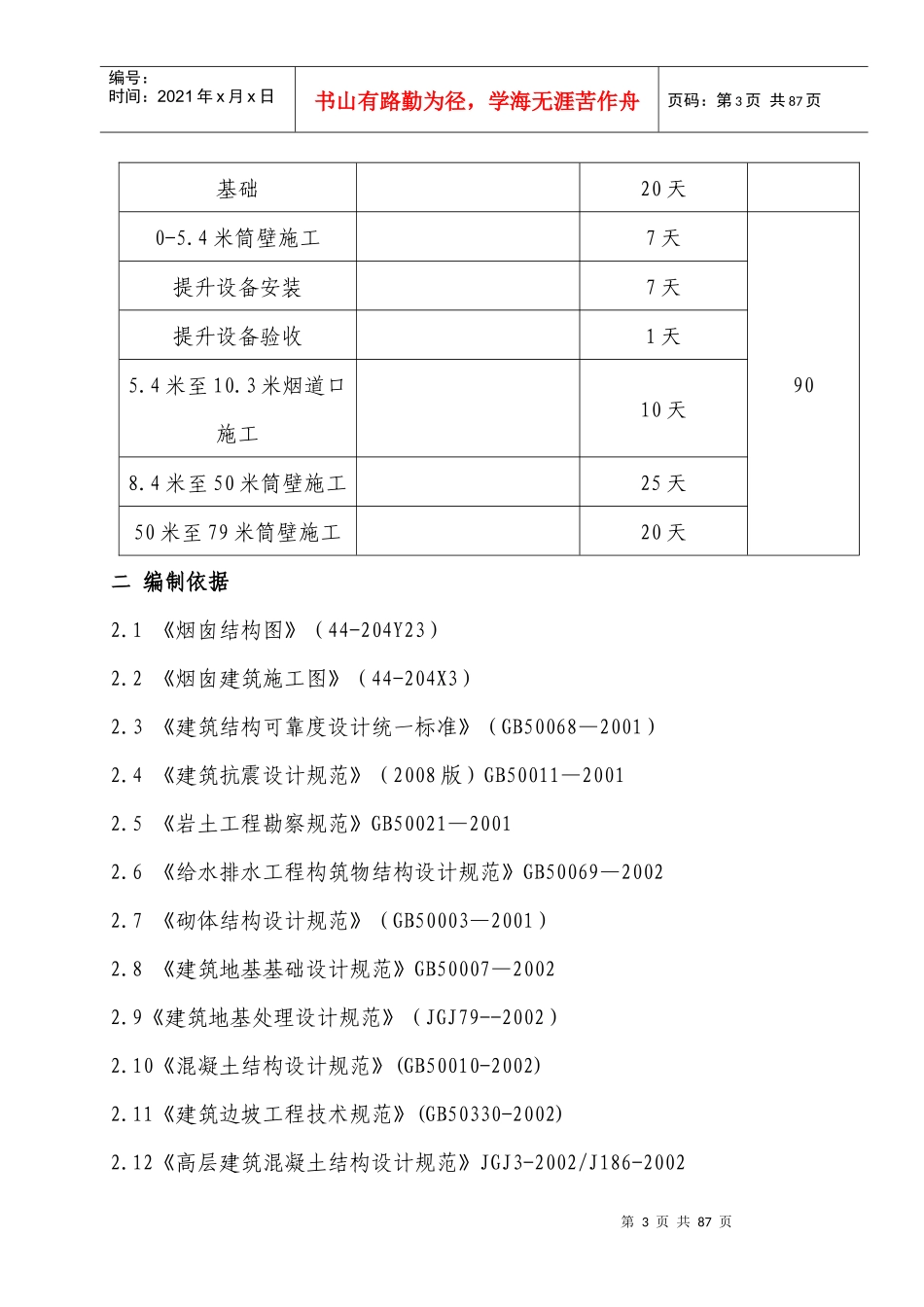

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页目录一、工程概况………………………………………………………………………2二、编制依据………………………………………………………………………3三、作业准备和开工计划…………………………………………………………4四、施工工序及作业方法…………………………………………………………6五、安全文明施工及危险源辨认…………………………………………………21六、工程质量保证体系……………………………………………………………34七、平台提升系统设计与组装……………………………………………………44八、强制性条文……………………………………………………………………53九、应急救援预案…………………………………………………………………57十、附录……………………………………………………………………………61第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页一工程概况1.1工程概况：山东省寿光市垃圾焚烧发电厂工程烟囱为三钢内筒式烟囱。外筒为钢筋混凝土四方结构，边长为9.4m*8.6m，高度79.00m。筒壁厚：0m到4.20m厚350mm,20m处到40m墙厚300mm,40m到60m厚250mm，64.20m到79.00m厚250mm。筒身混凝土标号用C30级混凝土。钢梯、钢平台沿筒身自下而上逆时针方向旋转而上,钢平台共9层；各层平台面标高:4.20m、14.20m、24.20m、34.20m、44.20m、54.20m、64.20m、74.20m、77.50m为钢筋混凝土平台。平台自下而上进行,钢梯紧随平台自下而上进行安装,待所有平台和钢梯完成后进行钢内筒施工。钢内筒采用10T双滚筒卷扬机安装。在77.50m平台钢内筒预留孔附近埋16块预埋铁块，制作吊运钢内筒的井架，并在井架顶部安装吊运滑轮。钢内筒内径为2.2米，出口内径2.2米，钢内筒支撑在每层平台上，并在底标高6.7米处南北方向各设一个钢烟道口。筒身烟道口呈南北轴线对称布置，上标高10.3m，下标高6.7m，宽1.6m。钢内筒底部10m以下采用Q345B（12厚），10m到70m采用Q235B(12厚)钢板焊接钢管。钢内筒为竖向自承重钢内筒结构，钢内筒只承受自重和温度应力。1.2工期目标作业名称起讫时间总时间（d）总计（d）第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页基础20天0-5.4米筒壁施工7天90提升设备安装7天提升设备验收1天5.4米至10.3米烟道口施工10天8.4米至50米筒壁施工25天50米至79米筒壁施工20天二编制依据2.1《烟囱结构图》（44-204Y23）2.2《烟囱建筑施工图》（44-204X3）2.3《建筑结构可靠度设计统一标准》（GB50068—2001）2.4《建筑抗震设计规范》（2008版）GB50011—20012.5《岩土工程勘察规范》GB50021—20012.6《给水排水工程构筑物结构设计规范》GB50069—20022.7《砌体结构设计规范》（GB50003—2001）2.8《建筑地基基础设计规范》GB50007—20022.9《建筑地基处理设计规范》（JGJ79--2002）2.10《混凝土结构设计规范》(GB50010-2002)2.11《建筑边坡工程技术规范》(GB50330-2002)2.12《高层建筑混凝土结构设计规范》JGJ3-2002/J186-2002第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页2.13《烟囱设计规范》(GB50051-2002)2.14《烟囱施工及验收规程》（GB50078-2008）2.15《钢筋焊接及验收规程》（JGJ18-2003）2.16《屋面工程验收规范》(GB5007-2002)2.17《钢筋工程质量验收规范》(GB50205-2001)2.18《液压滑动模板安全技术规范》（JGJ162-2008）2.19《施工现场机械设备检查技术规程》（JGJ106-2008/J817-2008）2.20《混凝土结构施工平面整体表示方法》(03G101-1)2.21《建筑结构荷载规范》（GB50009-2001）(2006版)2.22《钢结构设计规范》（GB50017-2000）2.23《建筑钢结构焊接技术规程》（JGJ81-2002）2.24《钢结构工程施工质量验收规范》（GB50205-2001）三、作业准备和进度计划3.1作业人员人力资源配备表项目经理1人钢筋工8人技术员1人木工16人施工员1人电工1人质检员1人焊工3人材料员1人泥水工1人吊装人员3人信号指挥员2人第5页...
