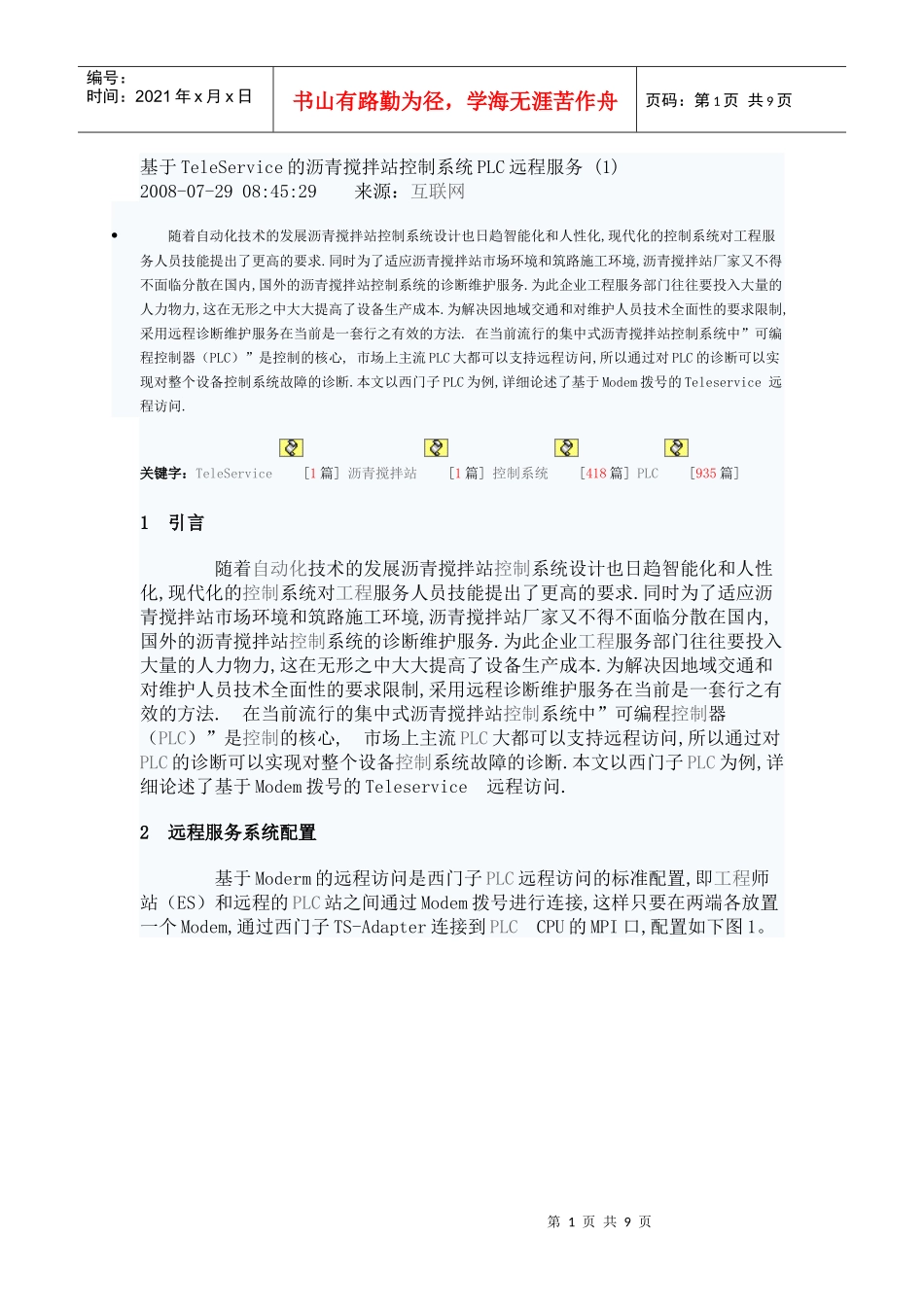

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页基于TeleService的沥青搅拌站控制系统PLC远程服务(1)2008-07-2908:45:29来源：互联网随着自动化技术的发展沥青搅拌站控制系统设计也日趋智能化和人性化,现代化的控制系统对工程服务人员技能提出了更高的要求.同时为了适应沥青搅拌站市场环境和筑路施工环境,沥青搅拌站厂家又不得不面临分散在国内,国外的沥青搅拌站控制系统的诊断维护服务.为此企业工程服务部门往往要投入大量的人力物力,这在无形之中大大提高了设备生产成本.为解决因地域交通和对维护人员技术全面性的要求限制,采用远程诊断维护服务在当前是一套行之有效的方法.在当前流行的集中式沥青搅拌站控制系统中”可编程控制器（PLC）”是控制的核心,市场上主流PLC大都可以支持远程访问,所以通过对PLC的诊断可以实现对整个设备控制系统故障的诊断.本文以西门子PLC为例,详细论述了基于Modem拨号的Teleservice远程访问.关键字：TeleService[1篇]沥青搅拌站[1篇]控制系统[418篇]PLC[935篇]1引言随着自动化技术的发展沥青搅拌站控制系统设计也日趋智能化和人性化,现代化的控制系统对工程服务人员技能提出了更高的要求.同时为了适应沥青搅拌站市场环境和筑路施工环境,沥青搅拌站厂家又不得不面临分散在国内,国外的沥青搅拌站控制系统的诊断维护服务.为此企业工程服务部门往往要投入大量的人力物力,这在无形之中大大提高了设备生产成本.为解决因地域交通和对维护人员技术全面性的要求限制,采用远程诊断维护服务在当前是一套行之有效的方法.在当前流行的集中式沥青搅拌站控制系统中”可编程控制器（PLC）”是控制的核心,市场上主流PLC大都可以支持远程访问,所以通过对PLC的诊断可以实现对整个设备控制系统故障的诊断.本文以西门子PLC为例,详细论述了基于Modem拨号的Teleservice远程访问.2远程服务系统配置基于Moderm的远程访问是西门子PLC远程访问的标准配置,即工程师站（ES）和远程的PLC站之间通过Modem拨号进行连接,这样只要在两端各放置一个Modem,通过西门子TS-Adapter连接到PLCCPU的MPI口,配置如下图1。第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页图1基于Modem拨号的TeleService网络配置图2.1硬件配置由图1可总结为:1）带串口的PC一台2）带串口的Modem两台3）电话线两根4）TSAdapter适配器一个2.2软件配置1）Step7v5.x2）西门子Teleservicev5.2（或更高版本）3）PC操作系统WINXPSP2/WIN2KSP42.3硬件连接系统中硬件连接很简单,其中需要注意的是1）电话线和Modem的连接要求电话为直拨电话.即电话局与电话线终端无任何分离或屏蔽器,有的单位在电话线终端加装了IP分离器,通过该分离器再连接Modem是不允许的.2）PLC和Modem的连接PLC和Modem连接需要通过TSAdapter,在TSAdapter上有一通讯速率选择开关,默认情况下选择19.2K3）TSAdapter与PLC的连接TSAdapter必须与PLC的MPI通讯端口连接,如果PLC与上位机或触摸屏有连接,那么连接PLC端的总线连接器还需是可编程的总线连接器,终端电阻开关位置应在”off”位置2.4软件设置远程PLC站一端硬件连接好后,不需要再做其它软硬件的设置.只需要工程师站对Teleservice和PC/PG做通讯连接的相关设置即可.第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2.4.1远程电话号码设置进入Teleservice主界面,在左侧文件夹列表新建一”folder”,取名为”beijing”.如图2图2Teleservice选中文件夹”beijing”在右侧plant窗口新建一”plant”,弹出图3所示”plantproperties”提示框:第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图3plantproperties在图3中包含两部分信息,其中plantdata包括plant名称,所属公司,地址等信息.这部分内容里plantName项是必填的,其它可以空着;phoneNumber栏即远程电话号码设置项目.国家代码,区号,电话号码都要填写完整.2.4.2本地连接设置在图2中点击菜单”option”,选择”customize”弹出如图4画面.从图4我们可以看到连接的Modem,监控时间选择等信...
