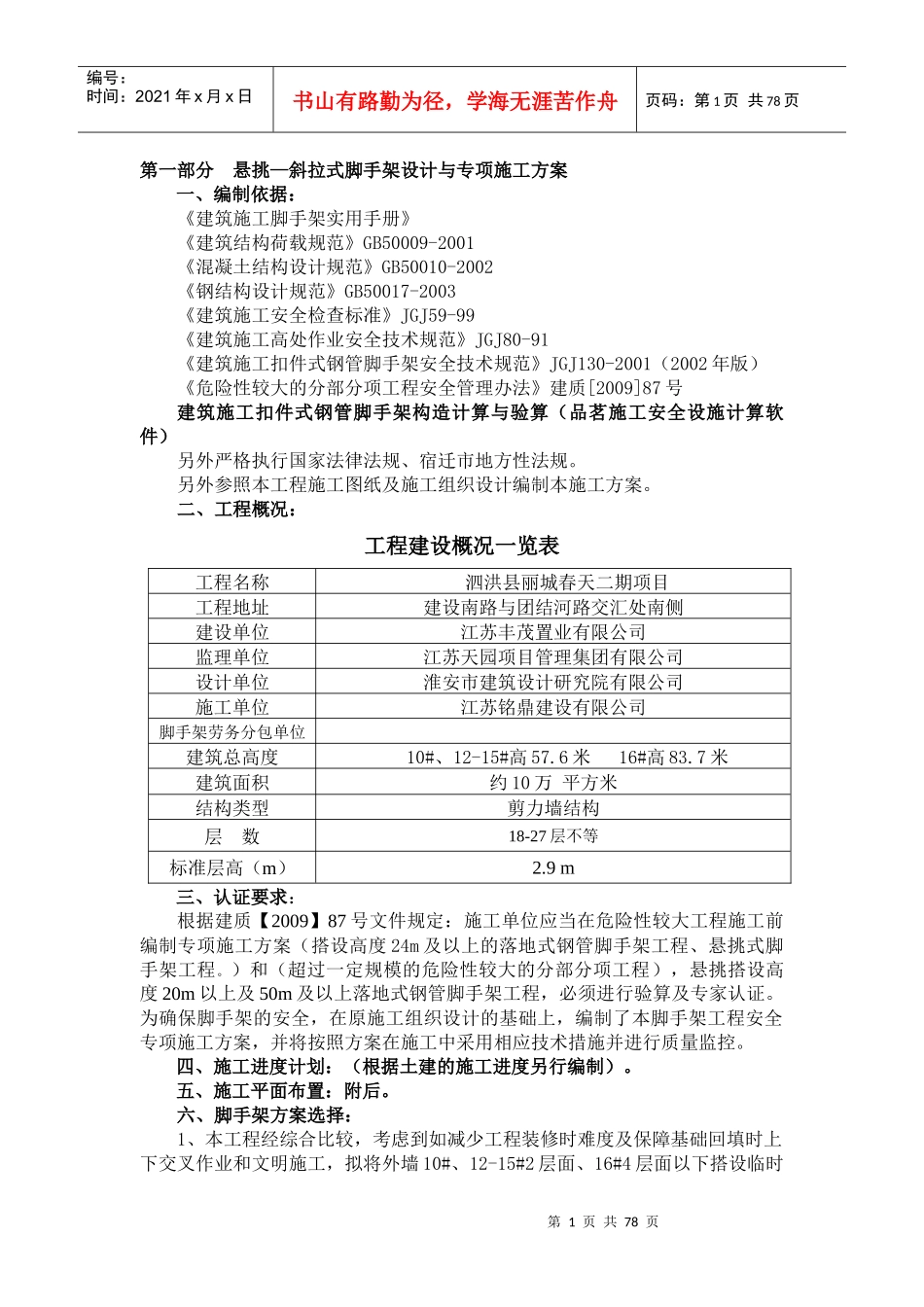

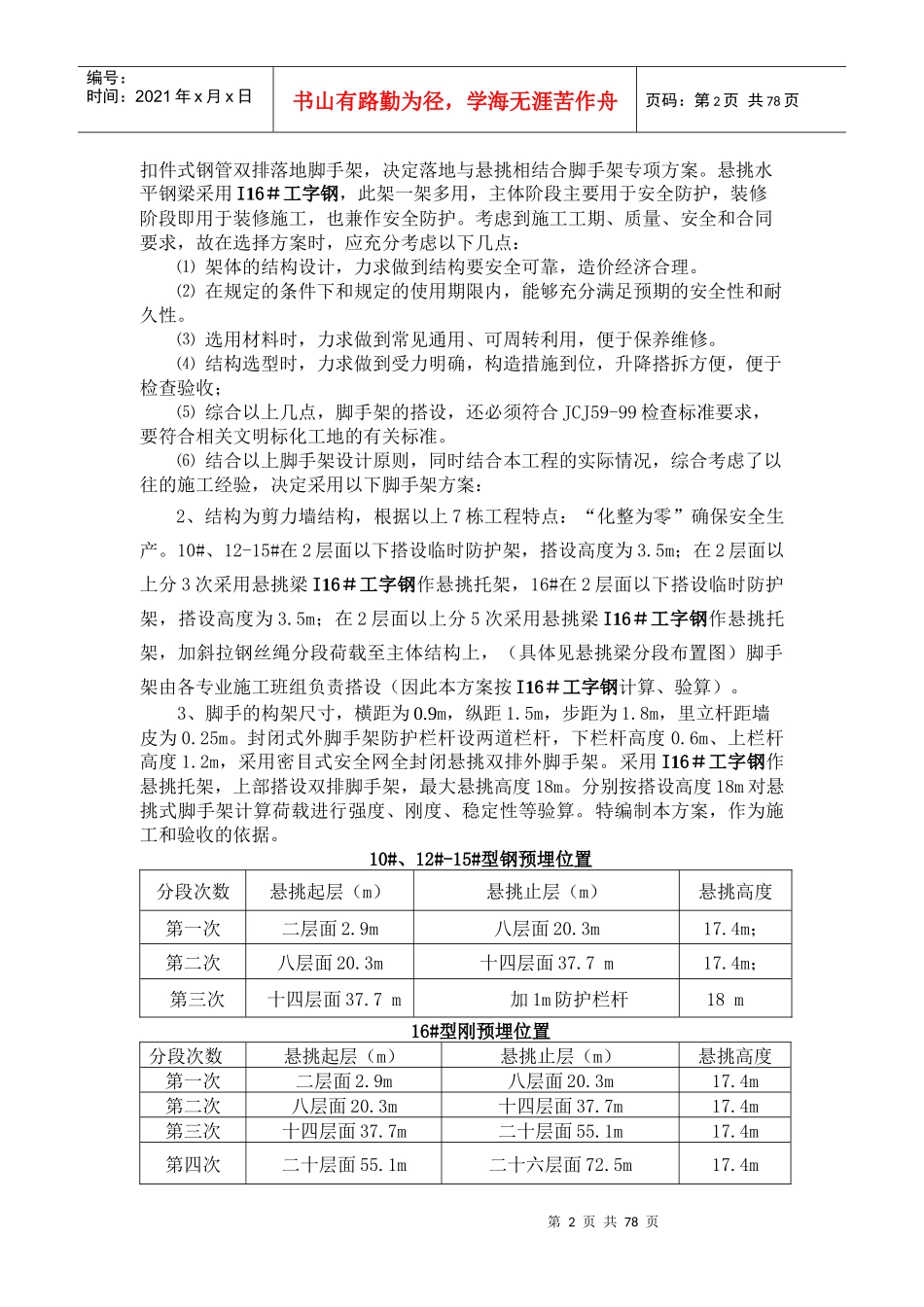

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页第一部分悬挑—斜拉式脚手架设计与专项施工方案一、编制依据：《建筑施工脚手架实用手册》《建筑结构荷载规范》GB50009-2001《混凝土结构设计规范》GB50010-2002《钢结构设计规范》GB50017-2003《建筑施工安全检查标准》JGJ59-99《建筑施工高处作业安全技术规范》JGJ80-91《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001（2002年版）《危险性较大的分部分项工程安全管理办法》建质[2009]87号建筑施工扣件式钢管脚手架构造计算与验算（品茗施工安全设施计算软件）另外严格执行国家法律法规、宿迁市地方性法规。另外参照本工程施工图纸及施工组织设计编制本施工方案。二、工程概况：工程建设概况一览表工程名称泗洪县丽城春天二期项目工程地址建设南路与团结河路交汇处南侧建设单位江苏丰茂置业有限公司监理单位江苏天园项目管理集团有限公司设计单位淮安市建筑设计研究院有限公司施工单位江苏铭鼎建设有限公司脚手架劳务分包单位建筑总高度10#、12-15#高57.6米16#高83.7米建筑面积约10万平方米结构类型剪力墙结构层数18-27层不等标准层高（m）2.9m三、认证要求：根据建质【2009】87号文件规定：施工单位应当在危险性较大工程施工前编制专项施工方案（搭设高度24m及以上的落地式钢管脚手架工程、悬挑式脚手架工程。）和（超过一定规模的危险性较大的分部分项工程），悬挑搭设高度20m以上及50m及以上落地式钢管脚手架工程，必须进行验算及专家认证。为确保脚手架的安全，在原施工组织设计的基础上，编制了本脚手架工程安全专项施工方案，并将按照方案在施工中采用相应技术措施并进行质量监控。四、施工进度计划：（根据土建的施工进度另行编制）。五、施工平面布置：附后。六、脚手架方案选择：1、本工程经综合比较，考虑到如减少工程装修时难度及保障基础回填时上下交叉作业和文明施工，拟将外墙10#、12-15#2层面、16#4层面以下搭设临时第2页共78页第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共78页扣件式钢管双排落地脚手架，决定落地与悬挑相结合脚手架专项方案。悬挑水平钢梁采用I16＃工字钢，此架一架多用，主体阶段主要用于安全防护，装修阶段即用于装修施工，也兼作安全防护。考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：⑴架体的结构设计，力求做到结构要安全可靠，造价经济合理。⑵在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。⑶选用材料时，力求做到常见通用、可周转利用，便于保养维修。⑷结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；⑸综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合相关文明标化工地的有关标准。⑹结合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：2、结构为剪力墙结构，根据以上7栋工程特点：“化整为零”确保安全生产。10#、12-15#在2层面以下搭设临时防护架，搭设高度为3.5m；在2层面以上分3次采用悬挑梁I16＃工字钢作悬挑托架，16#在2层面以下搭设临时防护架，搭设高度为3.5m；在2层面以上分5次采用悬挑梁I16＃工字钢作悬挑托架，加斜拉钢丝绳分段荷载至主体结构上，（具体见悬挑梁分段布置图）脚手架由各专业施工班组负责搭设（因此本方案按I16＃工字钢计算、验算）。3、脚手的构架尺寸，横距为0.9m，纵距1.5m，步距为1.8m，里立杆距墙皮为0.25m。封闭式外脚手架防护栏杆设两道栏杆，下栏杆高度0.6m、上栏杆高度1.2m，采用密目式安全网全封闭悬挑双排外脚手架。采用I16＃工字钢作悬挑托架，上部搭设双排脚手架，最大悬挑高度18m。分别按搭设高度18m对悬挑式脚手架计算荷载进行强度、刚度、稳定性等验算。特编制本方案，作为施工和验收的依据。10#、12#-15#型钢预埋位置分段次数悬挑起层（m）悬挑止层（m）悬挑高度第一次二层面2.9m八层面20.3m17.4m；第二次八层面20.3m十四层面37.7m17.4m；第三次十四层面37.7m加1m防护栏杆18m16#型刚预埋位...
