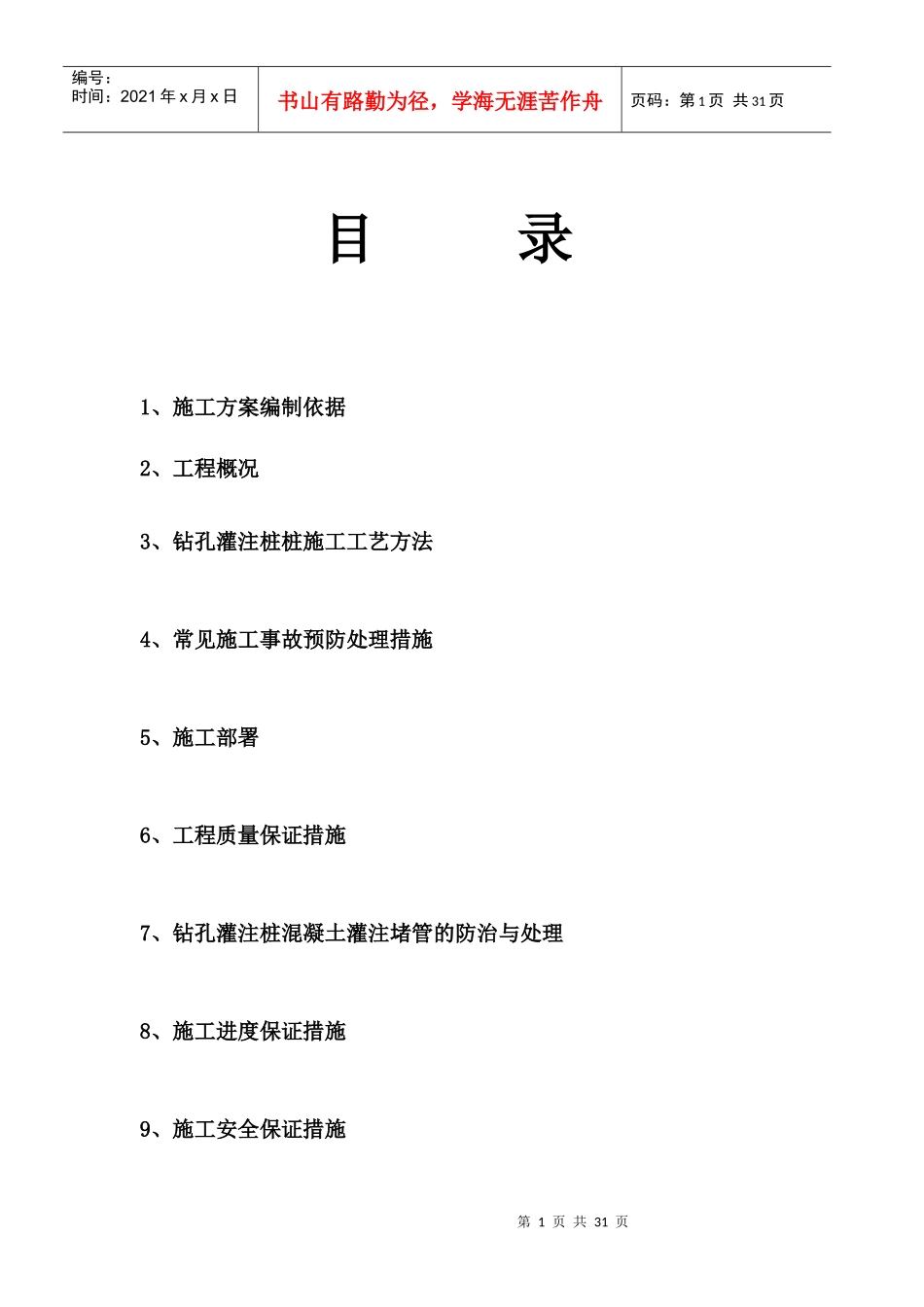

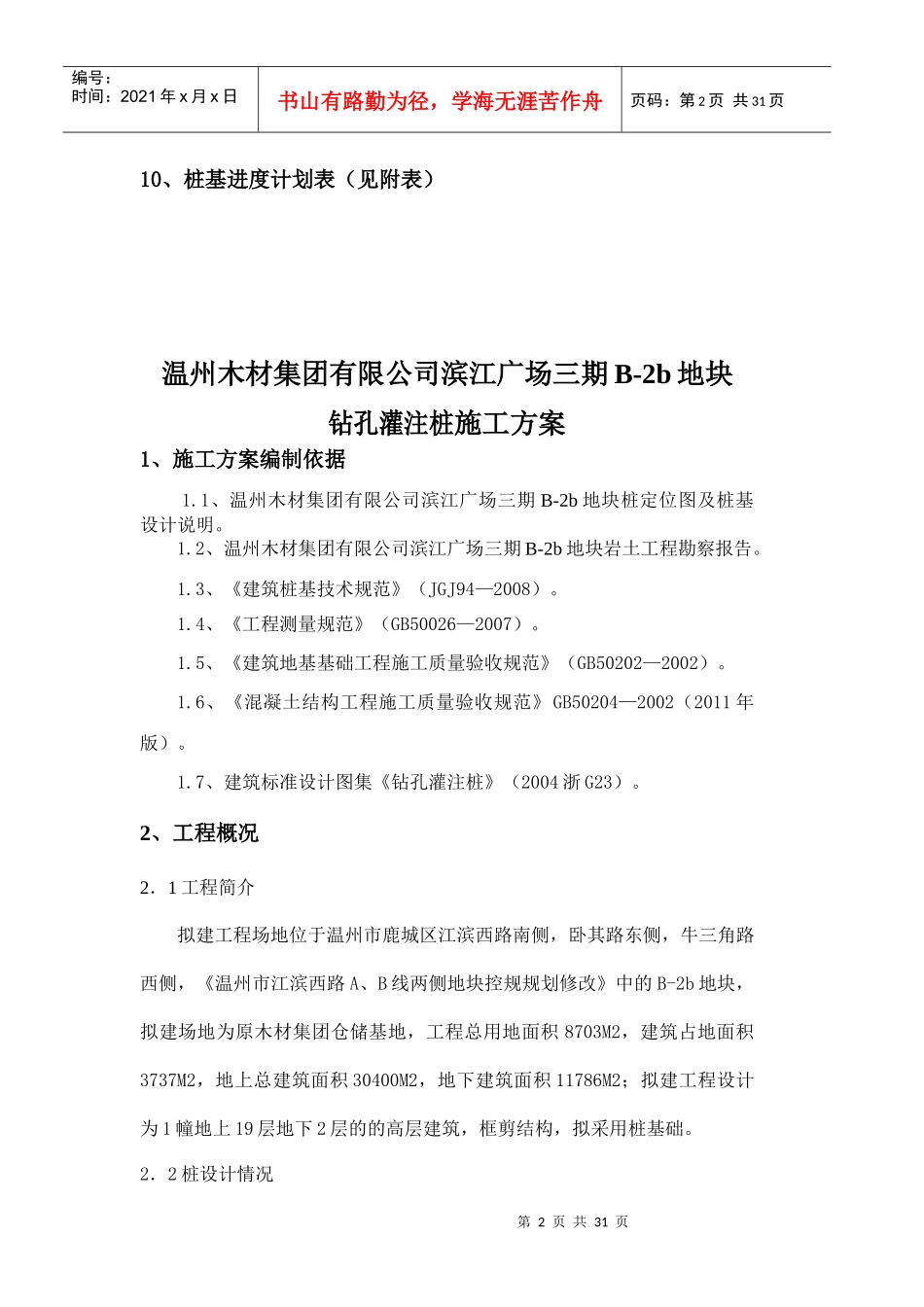

第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共31页目录1、施工方案编制依据2、工程概况3、钻孔灌注桩桩施工工艺方法4、常见施工事故预防处理措施5、施工部署6、工程质量保证措施7、钻孔灌注桩混凝土灌注堵管的防治与处理8、施工进度保证措施9、施工安全保证措施第2页共31页第1页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共31页10、桩基进度计划表（见附表）温州木材集团有限公司滨江广场三期B-2b地块钻孔灌注桩施工方案1、施工方案编制依据1.1、温州木材集团有限公司滨江广场三期B-2b地块桩定位图及桩基设计说明。1.2、温州木材集团有限公司滨江广场三期B-2b地块岩土工程勘察报告。1.3、《建筑桩基技术规范》（JGJ94—2008）。1.4、《工程测量规范》（GB50026—2007）。1.5、《建筑地基基础工程施工质量验收规范》（GB50202—2002）。1.6、《混凝土结构工程施工质量验收规范》GB50204—2002（2011年版）。1.7、建筑标准设计图集《钻孔灌注桩》（2004浙G23）。2、工程概况2．1工程简介拟建工程场地位于温州市鹿城区江滨西路南侧，卧其路东侧，牛三角路西侧，《温州市江滨西路A、B线两侧地块控规规划修改》中的B-2b地块，拟建场地为原木材集团仓储基地，工程总用地面积8703M2，建筑占地面积3737M2，地上总建筑面积30400M2，地下建筑面积11786M2；拟建工程设计为1幢地上19层地下2层的的高层建筑，框剪结构，拟采用桩基础。2．2桩设计情况第3页共31页第2页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共31页工程由杭州千城建筑设计有限公司设计（1）、本工程采用Φ600-Φ800钻孔灌注桩（冲孔工艺），建筑桩基设计等级为甲级。（2）、桩端持力层为（10-3）层中风化基岩；有效桩长约45-70M，钢筋笼通长配置。（3）、孔底沉渣厚度≤50mm，超灌高度为1.0米，；砼的充盈系数小于1.10。（4）、抗压桩桩身钢筋笼主筋锚入承台不小于35d，抗拔桩连接主筋锚入承台不小于40d。（5）、具体工程桩桩身结构如下：非抗拔桩：符号⑦桩径Φ700，桩数14根，桩身钢筋笼构造：桩顶（设计标高以下）5D+23M长度主筋为1616，除此外桩剩余下部长度主筋为816，箍筋Φ8@250,桩顶（设计标高以下）5D范围内加密箍筋Φ8@100,加劲筋12@2000,桩端头设212@100加劲筋,钢筋笼长度为通长；桩端全截面进入持力层1.0M，抗压承载力特征值3700KN，桩身混凝土为C35。符号⑧桩径Φ800，桩数111根，桩身钢筋笼构造：桩顶（设计标高以下）5D+23M长度主筋为1616，除此外桩剩余下部长度主筋为1216，箍第4页共31页第3页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共31页筋Φ8@250,桩顶（设计标高以下）5D范围内加密箍筋Φ8@100,加劲筋12@2000,桩端头设212@100加劲筋,钢筋笼长度为通长；桩端全截面进入持力层1.0M，抗压承载力特征值4500KN，桩身混凝土为C35。抗压兼抗拔桩：符号⑥桩径Φ600，桩数86根，桩身钢筋笼构造：桩顶（设计标高以下）5D+23M长度主筋为1822，除此外桩剩余下部长度主筋为922，箍筋Φ8@250,桩顶（设计标高以下）5D范围内加密箍筋Φ8@100,加劲筋12@2000,桩端头设212@100加劲筋,钢筋笼长度为通长；桩端全截面进入持力层1.0M，抗压承载力特征值2800KN，抗拔承载力特征值1190KN，桩身混凝土为C35。符号⑦桩径Φ700，桩数66根，桩身钢筋笼构造：桩顶（设计标高以下）5D+23M长度主筋为1620，除此外桩剩余下部长度主筋为820，箍筋Φ8@250,桩顶（设计标高以下）5D范围内加密箍筋Φ8@100,加劲筋12@2000,桩端头设212@100加劲筋,钢筋笼长度为通长；桩端全截面进第5页共31页第4页共31页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共31页入持力层1.0M，抗压承载力特征值3700KN，抗拔承载力特征值900KN，桩身混凝土为C35。符号7a桩径Φ700，桩数28根，桩身钢筋笼构造：桩顶（设计标高以下）5D+23M长度主筋为1825，除此外桩剩余下部长度主筋为1818，箍筋Φ8@250,桩顶（设计标高以下）5D范围内加密箍筋Φ8@100,加劲筋12@2000,桩端头设212@100加劲筋,钢筋笼长度为通长；桩...
