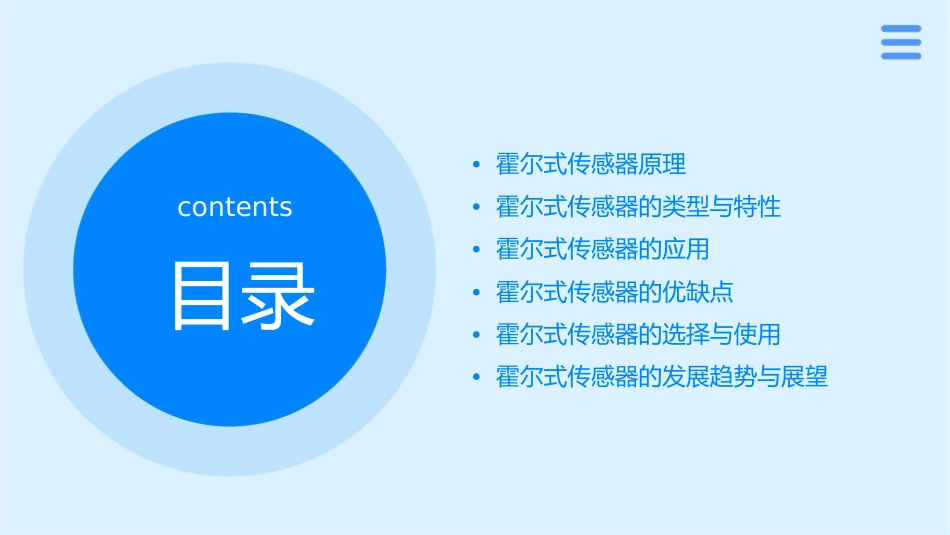

霍尔式传感器原理及应用课件•霍尔式传感器原理contents•霍尔式传感器的类型与特性•霍尔式传感器的应用目录•霍尔式传感器的优缺点•霍尔式传感器的选择与使用•霍尔式传感器的发展趋势与展望01CATALOGUE霍尔式传感器原理霍尔效应霍尔效应01当电流通过某些半导体材料时，若施加一个垂直于电流方向的磁场，材料中的电子会受到洛伦兹力，导致电子向某一侧聚集，从而在垂直于电流和磁场的方向上产生电势差。霍尔电压02在霍尔效应作用下，半导体材料中产生的电势差被称为霍尔电压。霍尔元件03利用霍尔效应制成的元件称为霍尔元件。霍尔元件工作原理霍尔元件的结构霍尔元件通常由四层半导体材料构成，分别是N型或P型半导体材料各两层。工作原理当电流通过霍尔元件时，施加一个垂直于电流方向的磁场，由于霍尔效应，电子或空穴受到洛伦兹力向一侧聚集，形成电场。在电场的作用下，电子或空穴向相反方向流动，形成霍尔电流。霍尔元件的输出信号输出信号霍尔元件产生的霍尔电压或电流是输出信号。信号处理输出信号通常非常微弱，需要进行信号处理和放大，以便后续电路能够准确检测和使用。线性输出与开关输出根据应用需求，霍尔元件可以设计为线性输出或开关输出。线性输出与磁场强度成正比，适用于需要测量磁场强度的情况；开关输出则仅在磁场达到一定阈值时产生输出信号，常用于位置检测和开关控制。02CATALOGUE霍尔式传感器的类型与特性线性型霍尔传感器总结词：线性详细描述：线性型霍尔传感器能够输出与磁场强度成正比的电压信号，适用于需要精确测量磁场强度的应用。开关型霍尔传感器总结词：阈值检测详细描述：开关型霍尔传感器具有阈值检测功能，当磁场强度超过设定阈值时，输出状态发生翻转，常用于开关控制和位置检测。集成霍尔传感器总结词小型化、集成化详细描述集成霍尔传感器将敏感元件、放大电路和输出电路集成在一块芯片上，具有体积小、可靠性高的特点，适用于空间受限的场合。温度补偿型霍尔传感器总结词温度稳定性详细描述温度补偿型霍尔传感器在内部增加了温度补偿电路，能够在一定温度范围内保持测量精度，提高测量的稳定性。03CATALOGUE霍尔式传感器的应用电流检测总结词霍尔式传感器能够非接触地测量电流，具有高精度、高稳定性和可靠性。详细描述霍尔式传感器通过测量磁场强度来间接测量电流大小，具有测量范围宽、线性度好、抗干扰能力强等优点，广泛应用于直流、交流、脉冲等电流的测量。磁场检测总结词详细描述霍尔式传感器能够精确测量磁场强度，常用于磁性材料、电机和磁记录等领域。霍尔式传感器利用霍尔效应原理，将磁场变化转化为电信号输出，具有测量精度高、响应速度快、体积小等优点，在磁性材料检测、电机控制、磁记录等领域得到广泛应用。VS位置检测总结词霍尔式传感器能够精确检测物体的位置，常用于自动化控制和机器人等领域。详细描述霍尔式传感器通过测量磁场强度的变化来检测物体的位置，具有精度高、可靠性好、响应速度快等优点，广泛应用于自动化控制、机器人、数控机床等领域。转速检测总结词详细描述霍尔式传感器能够非接触地测量转速，具有高精度、高可靠性、长寿命等优点。霍尔式传感器通过测量磁铁旋转产生的磁场变化来检测转速，具有测量范围宽、抗干扰能力强、可靠性高等优点，广泛应用于汽车发动机、摩托车、电动车等领域。04CATALOGUE霍尔式传感器的优缺点优点测量精度高响应速度快霍尔式传感器采用霍尔效应原理，具有较高的测量精度，能够满足高精度测量的需求。由于霍尔式传感器具有较小的机械结构，因此其响应速度较快，适用于动态测量。线性度好稳定性好霍尔式传感器的输出信号与被霍尔式传感器采用固态电子元测量物理量之间具有良好的线性关系，简化了信号处理过程。件，具有较好的稳定性，不易受到外界环境的影响。缺点010203受温度影响较大功耗较大成本较高霍尔式传感器的输出受温度影响较大，需要采取温度补偿措施。由于霍尔式传感器需要电源供电，因此其功耗较大，不利于长时间使用。霍尔式传感器采用先进的制造工艺，因此其成本较高，不利于大规模应用。05CATALOGUE霍尔式传感器的选择与使用选择依据量程范围输出信号根...
