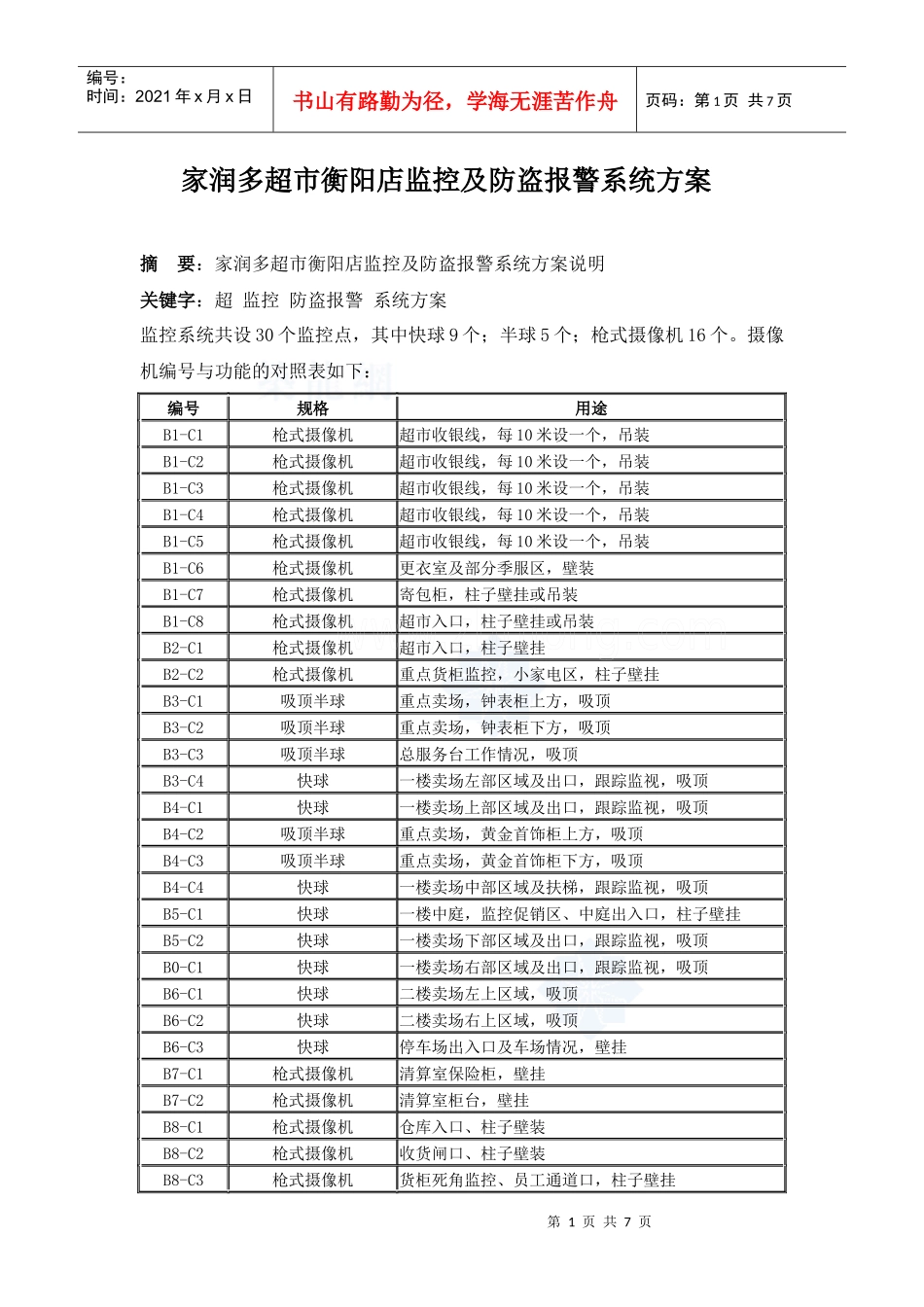

家润多超市衡阳店监控及防盗报警系统方案_第1页
1/7

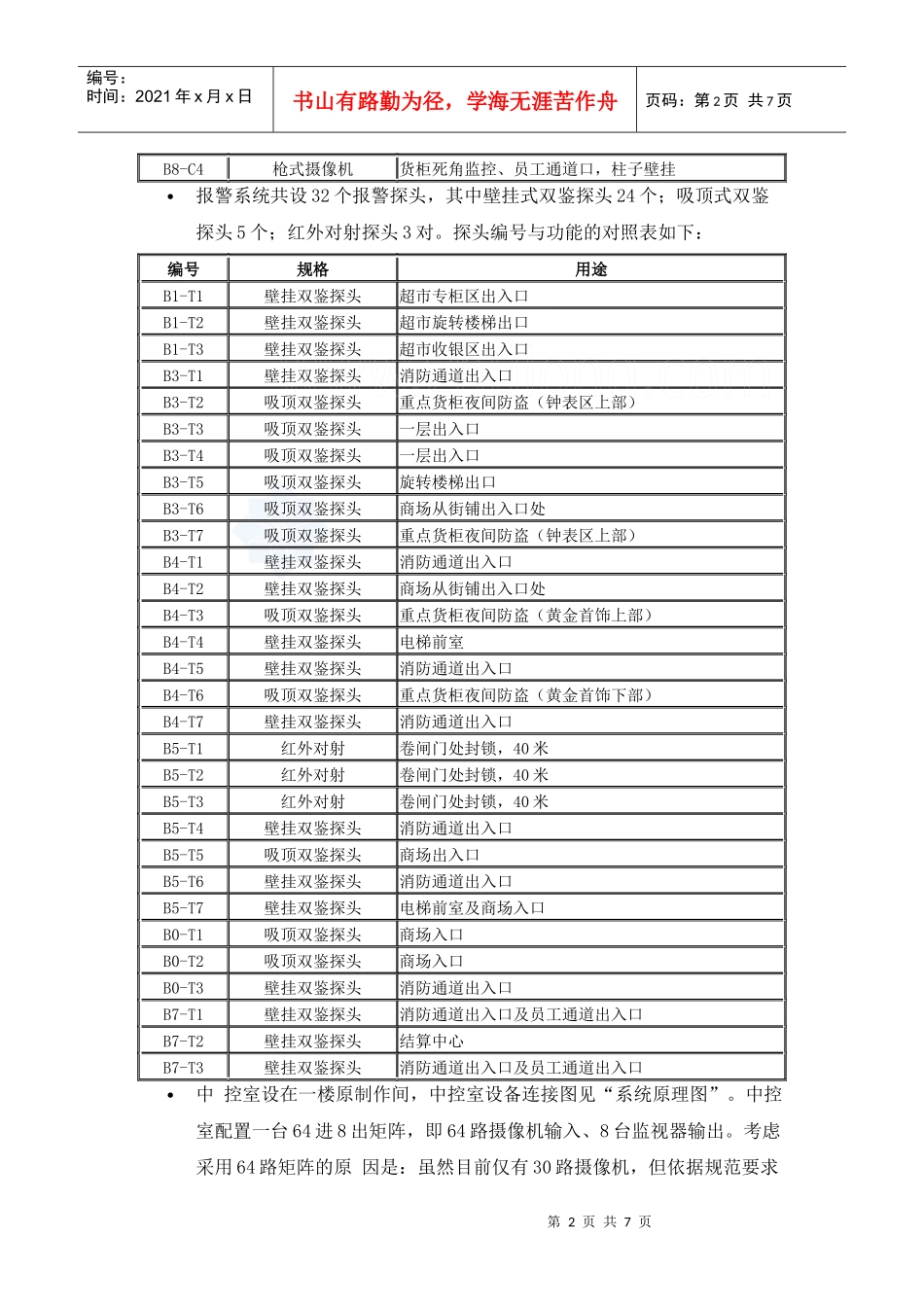

家润多超市衡阳店监控及防盗报警系统方案_第2页
2/7

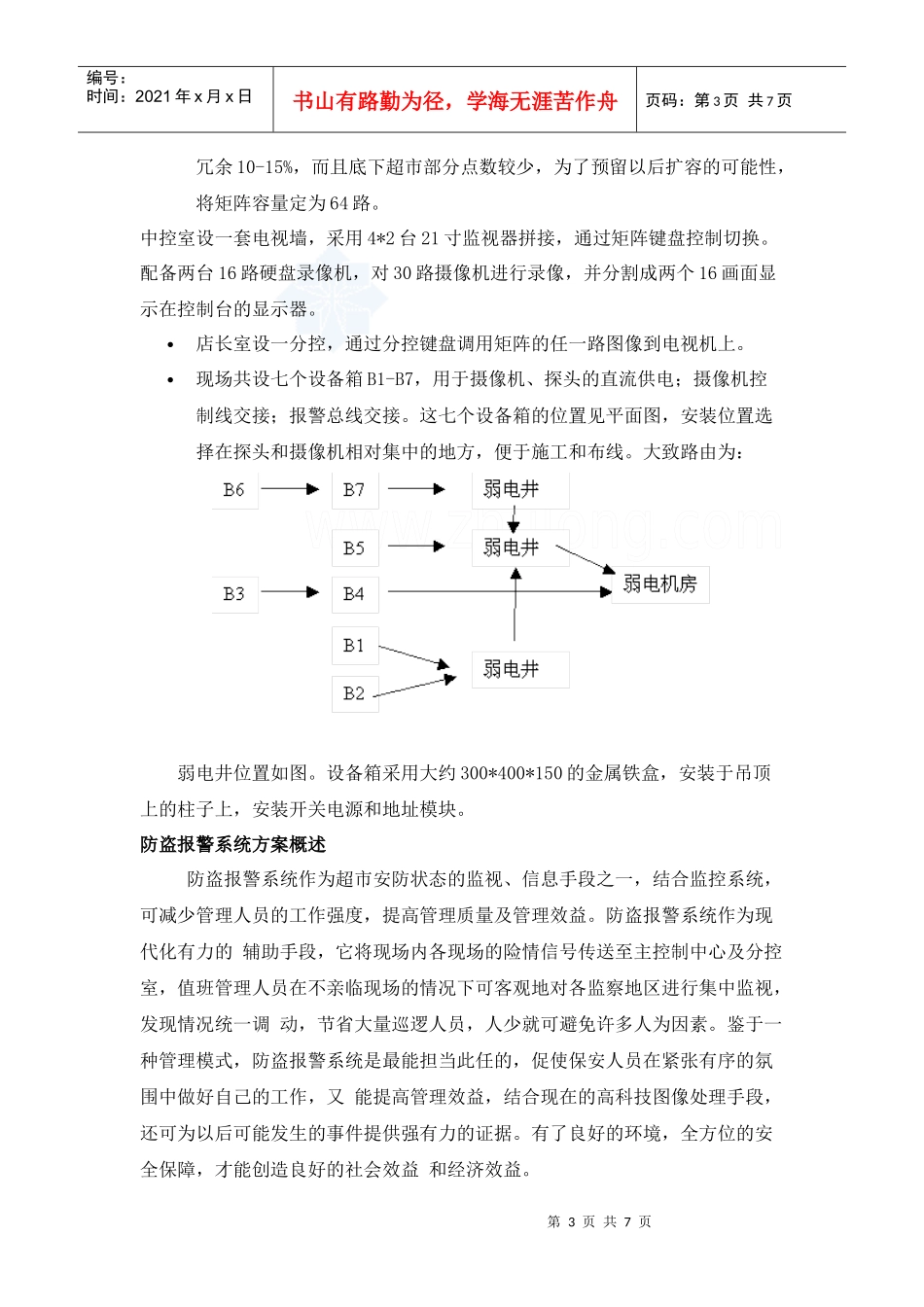

家润多超市衡阳店监控及防盗报警系统方案_第3页
3/7
第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共7页家润多超市衡阳店监控及防盗报警系统方案摘要:家润多超市衡阳店监控及防盗报警系统方案说明关键字:超监控防盗报警系统方案监控系统共设30个监控点,其中快球9个;半球5个;枪式摄像机16个。摄像机编号与功能的对照表如下:编号规格用途B1-C1枪式摄像机超市收银线,每10米设一个,吊装B1-C2枪式摄像机超市收银线,每10米设一个,吊装B1-C3枪式摄像机超市收银线,每10米设一个,吊装B1-C4枪式摄像机超市收银线,每10米设一个,吊装B1-C5枪式摄像机超市收银线,每10米设一个,吊装B1-C6枪式摄像机更衣室及部分季服区,壁装B1-C7枪式摄像机寄包柜,柱子壁挂或吊装B1-C8枪式摄像机超市入口,柱子壁挂或吊装B2-C1枪式摄像机超市入口,柱子壁挂B2-C2枪式摄像机重点货柜监控,小家电区,柱子壁挂B3-C1吸顶半球重点卖场,钟表柜上方,吸顶B3-C2吸顶半球重点卖场,钟表柜下方,吸顶B3-C3吸顶半球总服务台工作情况,吸顶B3-C4快球一楼卖场左部区域及出口,跟踪监视,吸顶B4-C1快球一楼卖场上部区域及出口,跟踪监视,吸顶B4-C2吸顶半球重点卖场,黄金首饰柜上方,吸顶B4-C3吸顶半球重点卖场,黄金首饰柜下方,吸顶B4-C4快球一楼卖场中部区域及扶梯,跟踪监视,吸顶B5-C1快球一楼中庭,监控促销区、中庭出入口,柱子壁挂B5-C2快球一楼卖场下部区域及出口,跟踪监视,吸顶B0-C1快球一楼卖场右部区域及出口,跟踪监视,吸顶B6-C1快球二楼卖场左上区域,吸顶B6-C2快球二楼卖场右上区域,吸顶B6-C3快球停车场出入口及车场情况,壁挂B7-C1枪式摄像机清算室保险柜,壁挂B7-C2枪式摄像机清算室柜台,壁挂B8-C1枪式摄像机仓库入口、柱子壁装B8-C2枪式摄像机收货闸口、柱子壁装B8-C3枪式摄像机货柜死角监控、员工通道口,柱子壁挂第2页共7页第1页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共7页B8-C4枪式摄像机货柜死角监控、员工通道口,柱子壁挂报警系统共设32个报警探头,其中壁挂式双鉴探头24个;吸顶式双鉴探头5个;红外对射探头3对。探头编号与功能的对照表如下:编号规格用途B1-T1壁挂双鉴探头超市专柜区出入口B1-T2壁挂双鉴探头超市旋转楼梯出口B1-T3壁挂双鉴探头超市收银区出入口B3-T1壁挂双鉴探头消防通道出入口B3-T2吸顶双鉴探头重点货柜夜间防盗(钟表区上部)B3-T3吸顶双鉴探头一层出入口B3-T4吸顶双鉴探头一层出入口B3-T5吸顶双鉴探头旋转楼梯出口B3-T6吸顶双鉴探头商场从街铺出入口处B3-T7吸顶双鉴探头重点货柜夜间防盗(钟表区上部)B4-T1壁挂双鉴探头消防通道出入口B4-T2壁挂双鉴探头商场从街铺出入口处B4-T3吸顶双鉴探头重点货柜夜间防盗(黄金首饰上部)B4-T4壁挂双鉴探头电梯前室B4-T5壁挂双鉴探头消防通道出入口B4-T6吸顶双鉴探头重点货柜夜间防盗(黄金首饰下部)B4-T7壁挂双鉴探头消防通道出入口B5-T1红外对射卷闸门处封锁,40米B5-T2红外对射卷闸门处封锁,40米B5-T3红外对射卷闸门处封锁,40米B5-T4壁挂双鉴探头消防通道出入口B5-T5吸顶双鉴探头商场出入口B5-T6壁挂双鉴探头消防通道出入口B5-T7壁挂双鉴探头电梯前室及商场入口B0-T1吸顶双鉴探头商场入口B0-T2吸顶双鉴探头商场入口B0-T3壁挂双鉴探头消防通道出入口B7-T1壁挂双鉴探头消防通道出入口及员工通道出入口B7-T2壁挂双鉴探头结算中心B7-T3壁挂双鉴探头消防通道出入口及员工通道出入口中控室设在一楼原制作间,中控室设备连接图见“系统原理图”。中控室配置一台64进8出矩阵,即64路摄像机输入、8台监视器输出。考虑采用64路矩阵的原因是:虽然目前仅有30路摄像机,但依据规范要求第3页共7页第2页共7页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共7页冗余10-15%,而且底下超市部分点数较少,为了预留以后扩容的可能性,将矩阵容量定为64路。中控室设一套电视墙,采用4*2台21寸监视器拼接,通过矩阵键盘控制切换。配备两台16路硬盘录像机,对30路摄像机进行录像,并分割成两个16画面显示在控制台的显示器。店长室设一分控,通过分控键盘调用矩阵的任一路图像到电视机...
