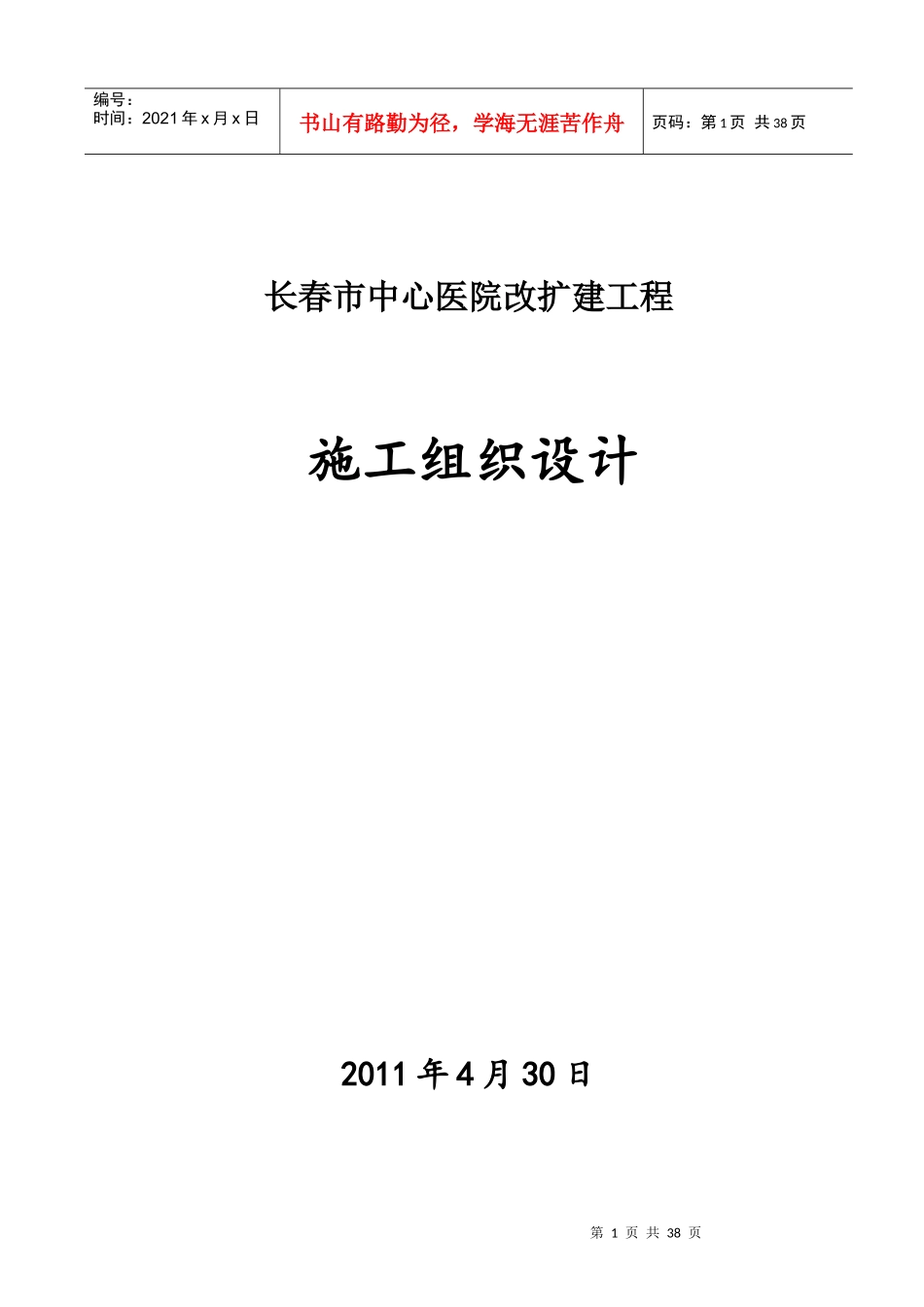

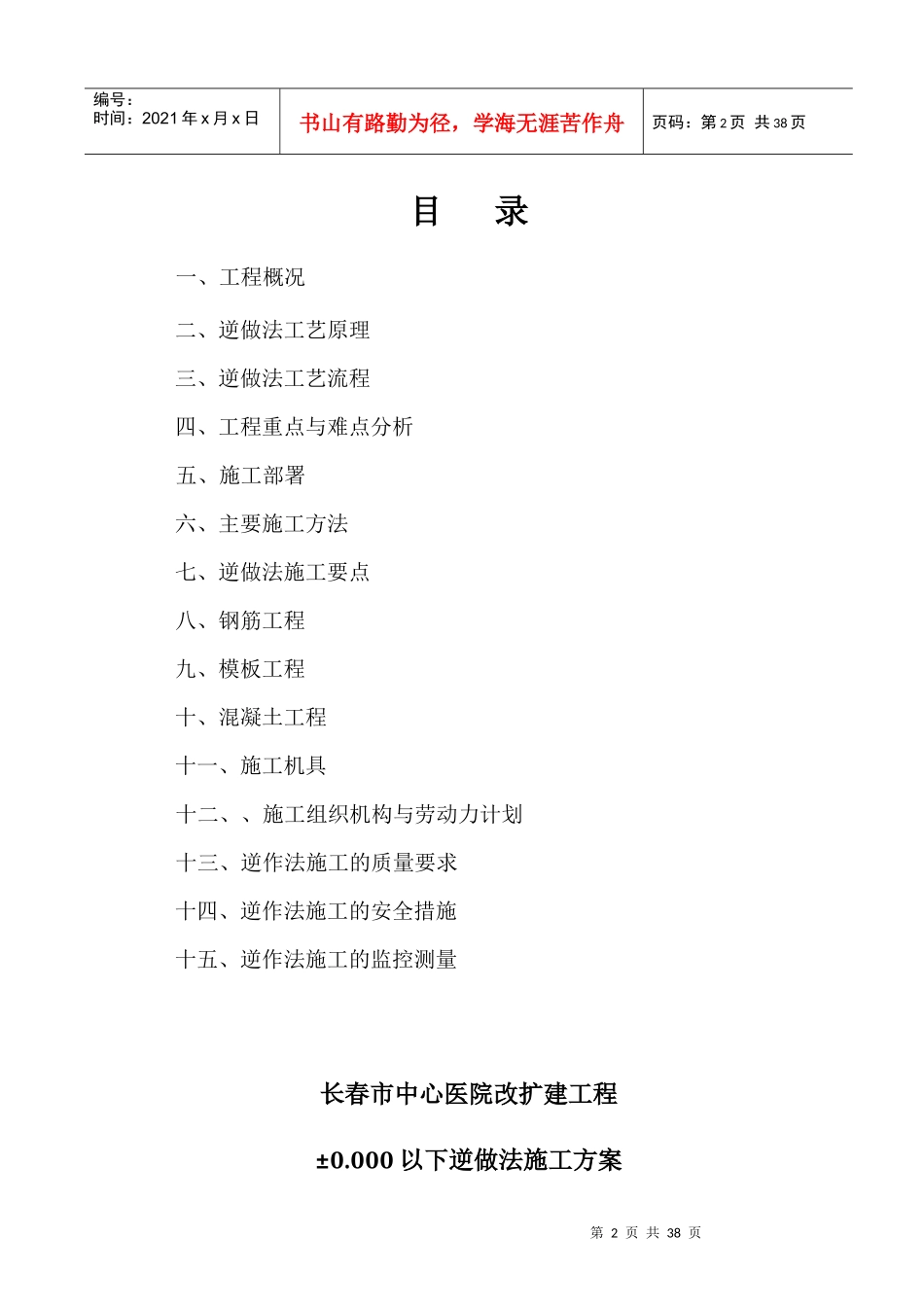

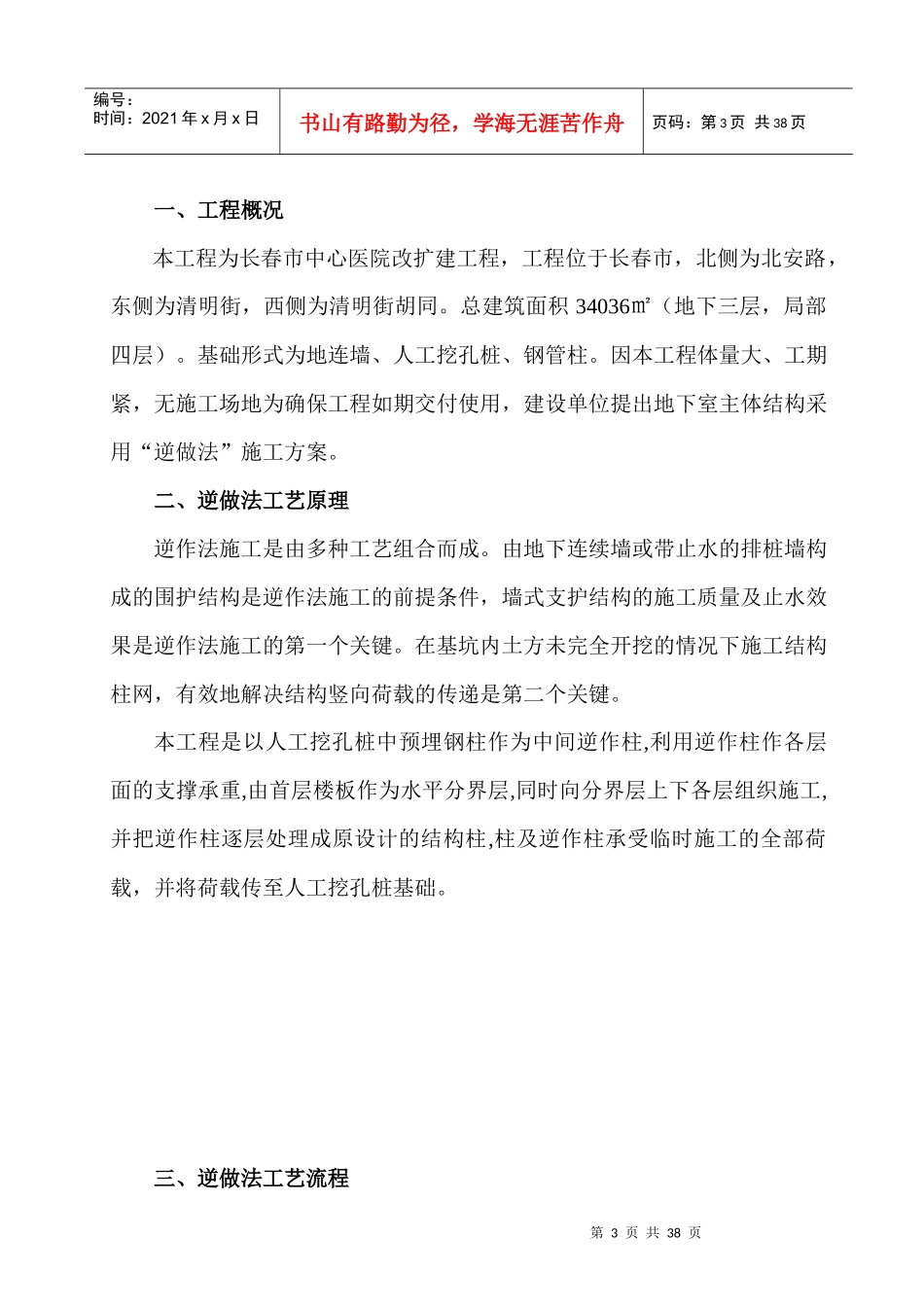

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页长春市中心医院改扩建工程施工组织设计2011年4月30日第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页目录一、工程概况二、逆做法工艺原理三、逆做法工艺流程四、工程重点与难点分析五、施工部署六、主要施工方法七、逆做法施工要点八、钢筋工程九、模板工程十、混凝土工程十一、施工机具十二、、施工组织机构与劳动力计划十三、逆作法施工的质量要求十四、逆作法施工的安全措施十五、逆作法施工的监控测量长春市中心医院改扩建工程±0.000以下逆做法施工方案第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页一、工程概况本工程为长春市中心医院改扩建工程，工程位于长春市，北侧为北安路，东侧为清明街，西侧为清明街胡同。总建筑面积34036㎡（地下三层，局部四层）。基础形式为地连墙、人工挖孔桩、钢管柱。因本工程体量大、工期紧，无施工场地为确保工程如期交付使用，建设单位提出地下室主体结构采用“逆做法”施工方案。二、逆做法工艺原理逆作法施工是由多种工艺组合而成。由地下连续墙或带止水的排桩墙构成的围护结构是逆作法施工的前提条件，墙式支护结构的施工质量及止水效果是逆作法施工的第一个关键。在基坑内土方未完全开挖的情况下施工结构柱网，有效地解决结构竖向荷载的传递是第二个关键。本工程是以人工挖孔桩中预埋钢柱作为中间逆作柱,利用逆作柱作各层面的支撑承重,由首层楼板作为水平分界层,同时向分界层上下各层组织施工,并把逆作柱逐层处理成原设计的结构柱,柱及逆作柱承受临时施工的全部荷载，并将荷载传至人工挖孔桩基础。三、逆做法工艺流程第4页共38页第3页共38页是地上结构施工（自下而上）基础强度变形校验是否继续施工地下室顶板是否完成上部暂缓主体结构封顶上部继续否是（完成28d后）否直至基础挖土至6米架设取土设备地下一层土方开挖地下室底板砼浇筑地下内部结构装修水电安装全面进行地下建筑施工完成地下从下至上施工施工准备场地挖填整平压实钢管柱安装完毕监测系统安装及降水上部结构施工准备结构养护钢管柱临时加固地下二层土方开挖地下部分挖土至基础底板编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页第5页共38页第4页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共38页四、工程重点与难点分析结合本工程特点，下列工程为工程的重点或难点（1）降排水及水位监测（重点）；（2）基坑周边支护（重点）；（3）土方开挖（难点）；（4）结构变形监测（重点、难点）；（5）地下室逆做法施工（重点、难点）（6）地下室防水（重点、难点）；（7）地下室结构的防裂、抗渗措施（重点、难点）；（8）地下室水平构件与竖向构件节点做法（重点、难点）；（9）进度计划的动态控制（重点）；（10）安全防护（重点）；（11）文明施工（重点）。五、施工部署1、监测系统安装与降水土方开挖阶段基坑边坡土体及上部主体结构由业主委托专业公司进行监测，以监测边坡土体稳定性及建筑物沉降，发现异常情况如变形速率突变、超过允许或设计变形量（沉降量）及其他突发情况应立即停止土方开挖，及时将情况向监理公司、建设单位汇报，并采取应急措施防止发生安全质量事故。第6页共38页第5页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共38页2、土方开挖根据设计要求第一次开挖挖至负6米，开挖采用机械与人工配合方式，挖至负6米后进行挖孔桩和钢管柱施工。六、主要施工方法1、安装钢管柱地下室钢管柱定位器在人工挖孔桩桩芯混凝土浇筑至设计标高时预先埋设，或者人工挖孔桩浇至承台底150mm，清理浮浆安装定位器后按设计要求浇筑混凝土。应注意校核定位器轴线偏差在允许范围之内，桩基础检测完毕并合格后即分段安装钢管柱，同时在钢管柱底部浇灌2200mm高混凝土，以增强其底部节点的受力性能。2、负5.9m梁板混凝土浇筑当人工挖孔桩和钢管柱施工到后浇带位置时，开始准备地下室负一层底板...
