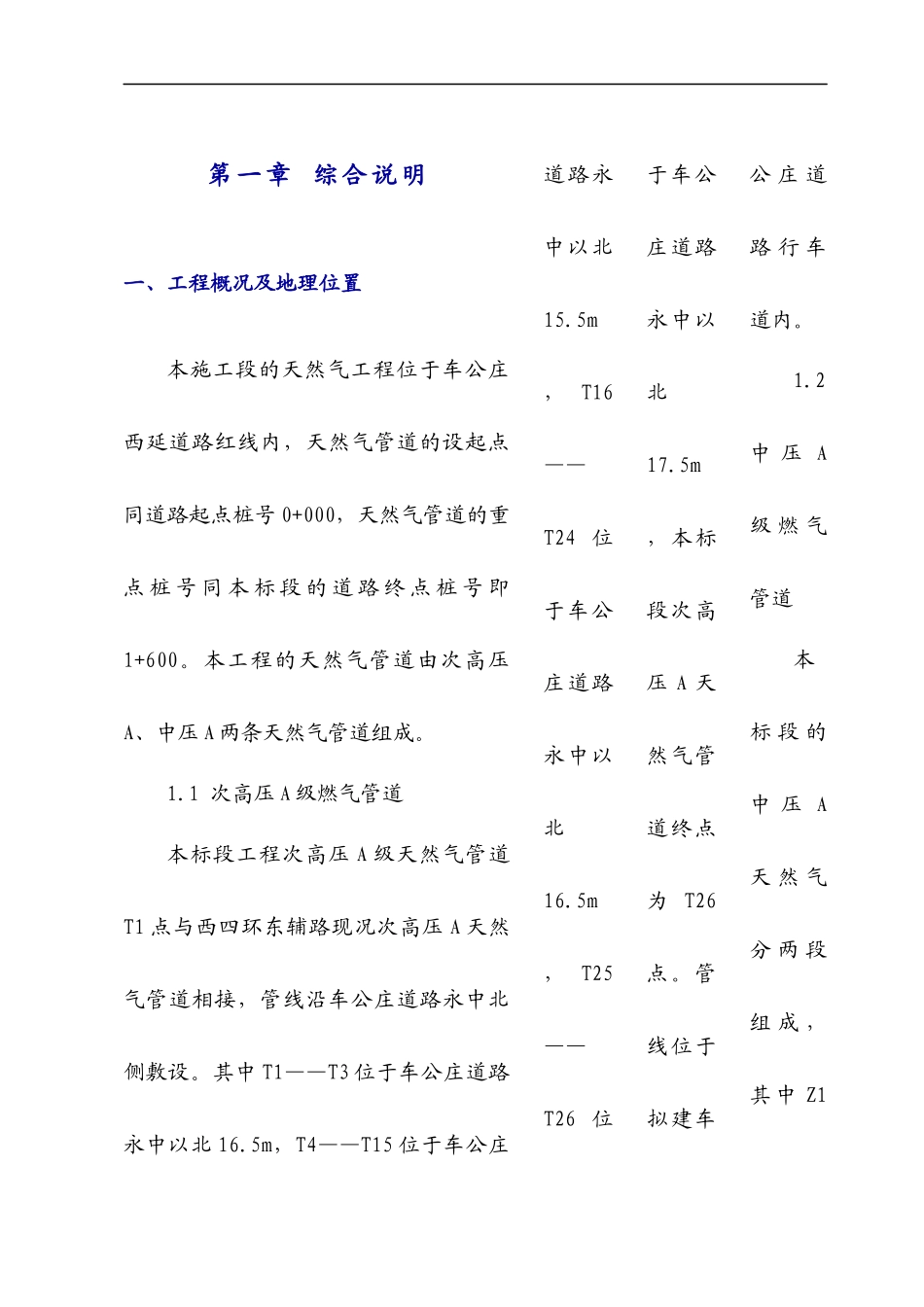

天然气工程施工方案编制：审核：批准：2004年6月14日第一章综合说明一、工程概况及地理位置本施工段的天然气工程位于车公庄西延道路红线内，天然气管道的设起点同道路起点桩号0+000，天然气管道的重点桩号同本标段的道路终点桩号即1+600。本工程的天然气管道由次高压A、中压A两条天然气管道组成。1.1次高压A级燃气管道本标段工程次高压A级天然气管道T1点与西四环东辅路现况次高压A天然气管道相接，管线沿车公庄道路永中北侧敷设。其中T1——T3位于车公庄道路永中以北16.5m，T4——T15位于车公庄道路永中以北15.5m，T16——T24位于车公庄道路永中以北16.5m，T25——T26位于车公庄道路永中以北17.5m，本标段次高压A天然气管道终点为T26点。管线位于拟建车公庄道路行车道内。1.2中压A级燃气管道本标段的中压A天然气分两段组成，其中Z1——Z5位于车公庄道路永中北侧，Z6——Z12位于车公庄道路永中南侧。施工起点Z1点与西四环现况天然气相接；管线Z2——Z4位于道路永中以北29.5m即拟建道路北侧的人行横道内；管线Z7——Z10位于道路永中以南21.5m，Z10——Z11管线与道路中线的距离由21.5m渐变至22m；Z11——Z12管线与道路中线的距离由22m渐变至22.5m。二、工程主要规模及数量2.1主要工程数量序号材料名称规格型号单位01环氧煤沥青钢管Ф529*8Q235Bm02环氧煤沥青钢管Ф426*7Q235Bm03标志带m04绝缘接头DN500套05绝缘接头DN400套0690º0708法兰端球阀09法兰端球阀10法兰端球阀11121314151617金属缠绕垫片18金属缠绕垫片19金属缠绕垫片2.2主要工程规模本工程次高压天然气和中压天然气均采用焊接钢管直埋铺设DN500，L=2296m；DN400，L=40m。全线共设次高压天然气DN500和中压天然气DN400闸井各1座。三、主要设计情况3.1管道的设计压力：次高压燃气管道A级为：1.0Mpa，强度试验压力：1.6Mpa，严密性试验压力1.15Mpa；中高压燃气管道A级为：0.4Mpa，强度试验压力：0.6Mpa，严密性试验压力0.46Mpa。3.2管道绝缘防腐作法：本工程次高压天然气管道和中压压天然气管道均采用环氧煤沥青玻璃布加强防腐。3.3管线中弯管宜采用高频热煨弯管，弯管曲率半径4D，弯管弯曲起点至端面的直管长度不小于100mm。3.4本工程次高压管道和中压管道焊接前应进行氩弧焊打底，过道路路口及管沟内的管道焊口100%全方位拍片，其余焊口抽取30%拍片。合格标准为二级。四、工程特点描述4.1本工程的施工任务重，施工战线较长，工期较紧，施工时需合理部署精心施工。4.2管线部分沿现况新建道路的行车道和人行步道敷设，根据设计管线的位置势必会对管道周边单位的出行及此路段的社会交通造成影响。4.3本工程局部管线施工后，管道回填时应进行换填土处理。并在管线开槽时外弃挖槽的不适宜材料。五、施工现场条件分析5.1施工现场有利条件5.1.1本工程的资金到位、施工图纸齐全，各级领导的高度重视，为工程的顺利开工创造了条件。5.1.2施工现场的拆迁量较大，现场条件较好，为施工创造了良好的施工环境。5.1.3现场交通通畅，便于材料的运输和机械设备的进出场。5.1.4根据施工图纸和对现场的实地查探新建天然气管线位于拟建道路行车道和步道内。施工不会对现场临时交通造成较大影响。5.2施工现场不利条件5.2.1本工程施工在雨季，施工前需制定切实可行的雨季施工措施，方可确保工程的质量和按期竣工。5.2.2工程处于北京海淀区四环以内的地区，管道沿线途径工厂、单位、施工场地内由市政管线设施（开工前应进行详细调查），施工时需与周边单位以及管网单位协调配合。5.2.3管线横穿道路以及单位大门路口，采取局部的交通导流措施或搭设便桥，满足单位和社会车辆通行需求，尽量利用夜间施工。六、编制原则6.1施工部署合理，施工进度计划可行、高效，保证工程总工期的要求。6.2采用科学的管理方法和先进的机械设备，确保工程质量、进度和安全生产。6.3在施工的全过程中，采用周密的环境保护措施和文明施工措施。七、编制依据7.1车公庄西延天然气工程施工图（工程号：燃04081-改）。7.2各种施工技术规范《城市燃气设计规范》（GB50028-93）《输气管道工程设计规范》（GB50251-94）《埋地钢质管牺牲阳极阴极保护设计规范》（SY/T0019）《建筑...
