建筑工地临时用电施工方案VIP免费

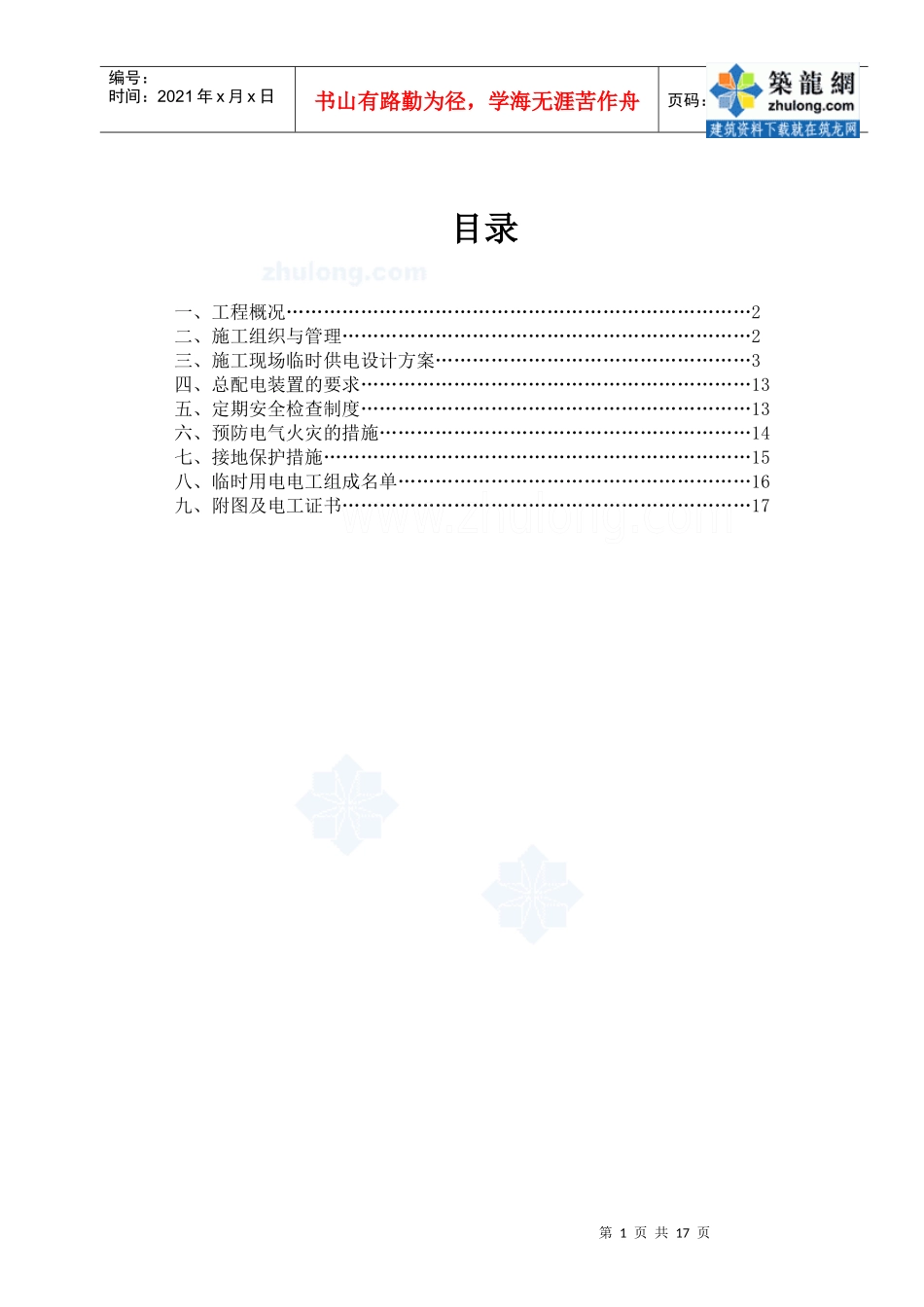

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页目录一、工程概况…………………………………………………………………2二、施工组织与管理…………………………………………………………2三、施工现场临时供电设计方案……………………………………………3四、总配电装置的要求………………………………………………………13五、定期安全检查制度………………………………………………………13六、预防电气火灾的措施……………………………………………………14七、接地保护措施……………………………………………………………15八、临时用电电工组成名单…………………………………………………16九、附图及电工证书…………………………………………………………17第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页临时用电施工组织（设计）方案一、工程概况：本工程为***********开发建设的***********住宅区工程，地处于***********市***区东部B13#区，。本工程总建筑面积78091㎡，总造价为18000万元，工期从2007年5月23日到2009年1月11日，1号楼为框架—剪力墙结构，建筑物总高度102m，地下2层（地下室），地上26层。建设单位：***********设计单位：****建筑设计院监理单位：***********市中正监理有限公司施工单位：***建筑集团有限公司安监单位：***********市建设工程质量监督站二、施工组织与管理（一）施工现场临时用电的管理原则为确保施工现场用电安全，必须加强临时用电的技术管理工作，严格按照GB50194-93《建设工程施工现场供电用电安全规范》的规定。施工现场临时用电的技术管理工作的主要内容是建立临时用电施工组织设计制度、建立临时用电安全技术档案，对施工现场的供电、用电人员应提出明确要求，并且需持证上岗。（二）施工组织领导机构网络图项目经理↓技术人员技术负责人总施工员↓↓↓定期进行施工现场临时用电防护验收←责任电工←质安员（三）定期组织有关人员进行验收验收的主要内容是：施工现场对外电线路的安全距离及防护；施工现场临时用是的接地与防雷；施工现场的配电室及设备电源；施工现场的配电线路；施工现场的配第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页电箱、开关箱、电动机械和手持电动工具；施工的照明线路、生活照明线路（包括工人宿舍、仓库等）。三、施工现场临时供电设计方案根据建设部GB50194－93《供用电规范》及JGJ59－99《建筑施工安全检查标准》临电部分有关要求，特编制***********工程临时电施工组织设计。（一）施工电源本工程施工电源由甲方提供一台变压器，分两个施工单位及照明四个回路，其中施工动力三个回路，照明一个回路。考虑到是由高压电源提供二十四小时不间断供电，不需安装发电机组。（二）施工机械设备及照明总用电量（见下表）序号机械名称型号规格数量单位功率（ＫW）1塔式起重机JL5015(QT263E)1台35=352砼输送泵（一用一备）HBT60C2台2*75=1503搅拌机JZ3505台5*5.5=27.54提升架(2手推车)JJK36台5*12=605交流电焊机BX-500-210台10*13=130KVA6钢筋对焊机UN-1001台100KVA7钢筋弯曲机JGB1-404台4*6=248钢筋切断机GQ-50A3台3*5.5=16.59钢筋冷拉设备GT4/141台1*4=410钢筋套丝机TQ100A1套1.511潜水泵4507台7*4=2812插入式振动器ZX-5012台12*1.1=13.213电动盘锯MJ10610台10*3.3=3314手电钻10台10*0.5=515生活用电1516施工用电60合计682KW/230KVA第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页（三）总电力负荷计算：按负荷性质分组需要系数计算用电量：∑Ｐ１Ｓjs=1.05(K１＋Ｋ2∑P2)COSΦ682=1.05(0.5×＋0.6×160)0.75=578.13KVAＫ1、Ｋ2按负荷性质，设备台数的需要总数，由表３－６查得。（四）、干线的总开关、总熔体、导线截面积的选择：(分为三个回路，回路编号为:FA、FB、FC、)4-1、FA干线的总开关、总熔体、导线截面积的选择：1、主干线负荷计算电流Ijs=1.52Sjs=1.52×266.52=405.11(A)2、总开关的选择IH...
